申請日2010.08.02
公開(公告)日2011.02.16
IPC分類號C02F9/14
摘要
本實用新型公開了一種新型的高濃度化工污水處理裝置，該裝置包括沉沙池、過濾器、超濾裝置、膜生物反應器、反滲透裝置和化學處理槽。本實用新型在設計上，結合了的膜處理技術和生物處理技術的優點。充分運用超濾膜生物反應器，可將有機有毒物進行有效吸附的特點，通過設計采用生物處理技術，可使污水中的有機物得到深化處理。通過采用超濾膜技術和生化處理相結合的處理方式，不僅能使經處理后的水質能達到城鎮污水處理排放標準(GB18918-2002),而且還具有去除效果好、長周期運行穩定、操作簡單、維護方便等特點。同時還可對經處理后留有少量的污水采用集中收集后，進行重新處理回用，從而實現水資源的循環利用。

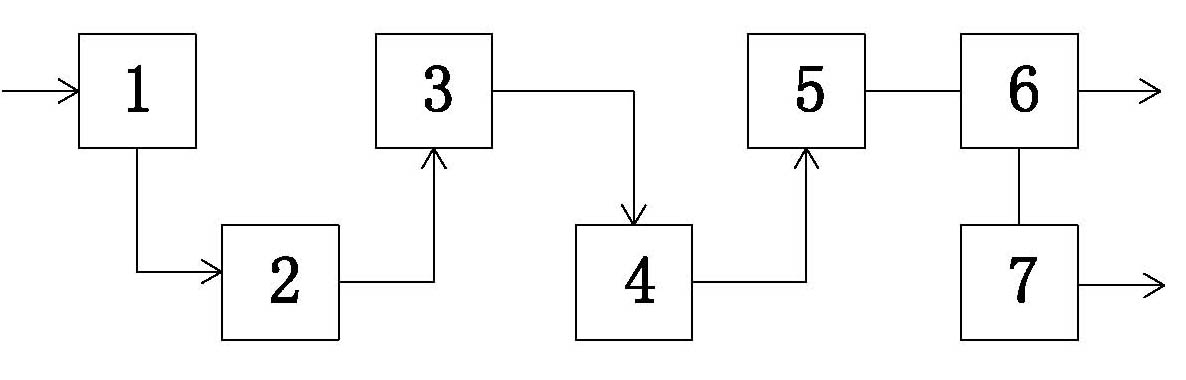

摘要附圖
權利要求書
1.一種新型的高濃度化工污水處理裝置，其特征在于該裝置包括沉沙池、過濾器、超濾裝置、膜生物反應器、反滲透裝置和化學深度處理槽，所述沉沙池的出水口與所述過濾器的入水口相通，所述過濾器的出水口與所述超濾裝置的入水口相通，所述超濾裝置的出水口與所述膜生物反應器的入水口相通，所述膜生物反應器的出水口與所述反滲透裝置的入水口相通，所述經反滲透裝置處理后少量的廢水出水口與所述化學深度處理槽的入水口相通。
2.根據權利要求1所述的一種新型的高濃度化工污水處理裝置，其特征在于該裝置還包括格柵，所述格柵安裝在所述沉沙池的進水口上。
3.根據權利要求1所述的一種新型的高濃度化工污水處理裝置，其特征在于所述反滲透裝置的出水口與所述的沉沙池相連通。
說明書
一種新型的高濃度化工污水處理裝置
技術領域
本實用新型屬于環保行業污水處理領域，具體涉及一種新型的高濃度化工污水處理裝置。
背景技術
在化工企業日常生產中，經常會產生大量并含有高濃度有機和無機成份的化工污水。由于化工污水成份復雜，普遍具有污染物濃度高、有毒有害物質含量高、營養物質單一、可生化性差等特點，給污水處理帶來了一定的困難。目前化工企業一般采用生化或物化處理方法，這方法存在處理成本高，處理效果差現象，難以達標排放，嚴重制限了化工企業的發展。
發明內容
本實用新型的目的是為了克服上述缺陷，主要針對高濃度化工污水的特點，設計提供一種新型的高濃度化工污水處理裝置。
本實用新型的技術方案如下：
一種新型的高濃度化工污水處理裝置，該裝置包括沉沙池、過濾器、超濾裝置、膜生物反應器、反滲透裝置和化學深度處理槽，所述沉沙池的出水口與所述過濾器的入水口相通，所述過濾器的出水口與所述超濾裝置的入水口相通，所述超濾裝置的出水口與所述膜生物反應器的入水口相通，所述膜生物反應器的出水口與所述反滲透裝置的入水口相通，所述反滲透裝置的出水口與所述化學深度處理槽的入水口相通。
經反滲透裝置處理后產生的少量廢水采用化學深度處理槽中進行化學處理，處理后的中水可直接返回生產線中使用。
所述該裝置還包括格柵，所述格柵設在所述沉沙池的入水口上。
反滲透裝置的出水口與所述的沉沙池相通，當經反滲透處理后的出水水質達不到要求時，可將此出水再返回到沉沙池中繼續進行處理。
本實用新型的有益效果有：
在設計選型上，有機結合了膜處理技術和生物處理技術的優點，充分運用超濾膜生物反應器，可將有機有毒物進行有效吸附的特點，同時針對化工污水中成份復雜，無機有機污染物較多的情況，采用生物處理技術，可使污水中的有機物得到生化處理。通過采用超濾膜技術和生化處理相結合的處理方式，不僅能使經處理后的水質能達到城鎮污水處理排放標準(GB18918-2002),而且還具有去除效果好、長周期運行穩定、操作簡單、維護方便等特點。同時還可對經處理后留有少量的污水采用集中收集后，進行重新處理回用，從而實現水資源的循環利用。
