申請日2010.08.02

　　公開(公告)日2011.03.16

　　IPC分類號C02F9/06; C07C37/86; C02F1/72; C07C51/487; C07C61/00; C07C39/00

　　摘要

　　本發明涉及一種煉油廠高濃度含硫堿渣廢水的處理方法。主體工藝包括沉淀-酸化-電絮凝-芬頓試劑氧化工藝。煉油廠精制出來的高濃度含硫堿渣廢水，加入沉淀劑，先去除廢水其中的硫化物，硫醚及硫醇等惡臭類物質，大幅減弱堿渣臭味，削減水體毒性。接著，酸化回收粗酚和環烷酸，然后通過電絮凝-芬頓試劑進行氧化處理，去除廢水中絕大部分污染和生物難降解的有機物。本發明最大限度提高了進水的COD濃度和含硫量的限制，省去目前運行過程中需要大量稀釋水，有效回收堿渣廢水中的粗酚和環烷酸，運行過程中不會產生二次污染。

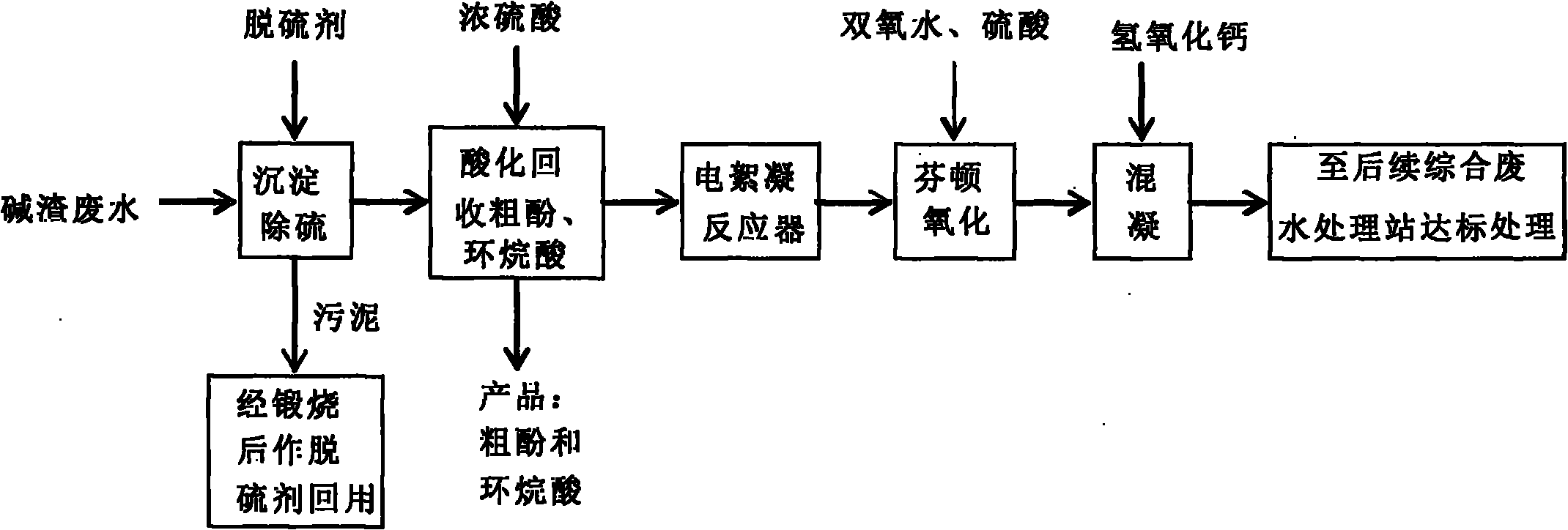

　　摘要附圖



　　權利要求書

　　1.一種煉油廠高濃度含硫堿渣廢水的處理方法，其特征在于包括以下步驟：

　　(1)將煉油廠出來的高濃度含硫的堿渣廢水進入沉淀池，在沉淀池中加入沉淀劑，進行化學沉淀反應，并曝氣攪拌;

　　(2)經沉淀池出來后的廢水，進入酸化系統回收粗酚和環烷酸;

　　(3)從酸化系統出來的廢水，進入電絮凝反應器進行電解反應，可溶性陽極經過水解，聚合作用，產生污染物絮凝團，污染物絮凝團通過陽極上析出的氧氣微氣泡和陰極上產生的氫氣微氣泡吸附浮升到水面，使之固液分離;

　　(4)經過電絮凝后的廢水，進入化學氧化池進行芬頓(Fenton)氧化反應。

　　2.根據權利要求1所述的一種煉油廠高濃度含硫堿渣的處理方法，其特征在于：所述含硫堿渣廢水中硫化物大于500mg/L，COD濃度為30000-600000mg/L，色度為10000-50000倍。

　　3.根據權利要求1所述的一種煉油廠高濃度含硫堿渣廢水的處理方法，其特征在于：步驟(1)所述沉淀劑為氧化銅、氫氧化銅或硫酸銅無機含銅化合物;所產生的沉淀物通過煅燒后回收。

　　4.根據權利要求1所述的一種煉油廠高濃度含硫堿渣廢水的處理方法，其特征在于：所述酸化系統回收粗酚和環烷酸，在靜態混合槽加濃硫酸進行酸化處理，首先調pH值至5.0～6.0，進入油水分離器，停留時間為2～6小時，回收粗酚，酸水進靜態混合槽繼續加濃硫酸酸化，調pH值至2.0～4.0，進入油水分離器，停留時間為2～6小時，回收環烷酸。

　　5.根據權利要求1所述的一種煉油廠高濃度含硫堿渣廢水的處理方法，其特征在于：電絮凝反應器中的電極為可溶性鐵電極，在電絮凝反應器表面裝有機械刮泡機。

　　6.根據權利要求1所述的一種煉油廠高濃度含硫堿渣廢水的處理方法，其特征在于：步驟(4)所述芬頓(Fenton)氧化反應，芬頓氧化反應初pH=2.8～5.5，氧化反應時間為2～5小時，再用Ca(OH)2調PH=9.0后，曝氣1小時。

　　說明書

　　一種煉油廠高濃度含硫堿渣廢水的處理方法

　　技術領域

　　本發明涉及一種煉油廠高濃度含硫堿渣廢水的處理方法，利用沉淀劑先去除廢水中的硫化物，硫醚及硫醇等惡臭類物質，削減水體毒性，酸化回收粗酚和環烷酸，然后通過電絮凝-芬頓試劑氧化去除廢水中的有機物，在去除絕大部分COD的同時，提高了污水的可生化性。

　　背景技術

　　在石油煉制和加工過程中，為去除油品中的硫化物通常采用堿洗工藝，在堿洗的過程中會產生含有高濃度硫化物和難降解有機物的各種堿渣廢水，其CODcr、硫化物及酚的排放量均高達煉油廠污染物排放總量的30%-40%，隨著人們對環境要求的日益提高，如何經濟有效地完成堿渣廢水的無害化處理，已成為各煉油廠迫切待解決的環保問題。國內煉油廠產生高濃度含硫堿渣廢水成分見表-1：

　　表-1含硫堿渣廢水成分

　　對于此類堿渣廢水處理，國內處理這種堿渣一般采用CO2和H2SO4酸化的方法對上述堿渣進行提酚和提酸的預處理，這個工藝基本成熟，但在酸化過程中產生大量硫化氫氣體，造成環境的二次污染，而且對設備的腐蝕極大。對于堿渣廢水處理，國外比較通行的作法是采用濕式氧化法，濕式氧化法可分為空氣濕式氧化和催化劑條件下的催化濕式氧化，空氣濕式氧化;根據操作條件又可分為高溫高壓濕式氧化及緩和濕式氧化。其中高溫高壓濕式氧化和催化濕式氧化在國內只有少量應用。目前國內應用較多的是中石化撫研院的緩和濕式氧化+SBR處理工藝，通過對堿渣中大部分硫化物的去除達到改善堿渣可生化性的 目的，氧化處理后的堿渣再經SBR生化進一步降低污染物濃度，最后再進入含油污水處理系統進行深度處理，處理技術主要方式為活性污泥法及其衍生技術(接觸氧化、氧化溝等)。

　　中國專利CN 1257047A采用間歇式生物處理法(SBR)，要求控制SBR進水的鹽含量小于30g/L以下，進水容積負荷在3.0KgCOD/(m3d)以下，能得到穩定的處理效果，堿渣廢水的濃度從1000-7000mg/L降到400mg/L以下，揮發酚從400-1600mg/L降至15mg/L以下�，F(xiàn)有堿渣廢水含鹽度一般在250-350g/L左右，按SBR工藝進水的鹽含量小于30g/L的要求，廢水至少需要稀釋10倍以上，這個工藝不但要求大量稀釋水，同時未解決堿渣毒性的問題，并不適合高濃度的煉油堿渣的處理。

　　日本大阪瓦斯株式會社在中國專利CN 1050012A中提出了一種濕式氧化處理與厭氧生物消化和/或好氧生物處理的聯合過程，解決了堿渣的最終出路問題。其特點是絕大部分有機物被氧化，好氧處理產生的剩余活性污泥進入濕式氧化單元氧化，整個過程不排剩余活性污泥，該方法的主要缺點是裝置運行費用和投資非常昂貴。

　　目前，現有技術沒有對此類廢水取得良好的處理效果，其出水COD含量高，色度高，氣味重，毒性高，排入綜合廢水處理站后嚴重影響綜合廢水處理站的處理效果，或者雖然出水COD可降低到1000mg/L以下，但是出水的體積是原水體積的十倍甚至二十倍，廢水量大大增加，不符合節能減排的政策。

　　為了提高堿渣廢水的可處理效果，為煉油廠提供全新的污水解決方案，特別是針對目前堿渣處理工藝投資大、適用范圍窄、處理效果差、出水可生化性差等存在的問題，提出了可行、經濟、高效的解決方案。

　　發明內容

　　要解決的技術問題：為解決目前高濃度含硫堿渣廢水存在的問題，本發明的目的在于提供一種高濃度含硫堿渣廢水處理的方法。

　　本發明的技術方案是這樣實現的：一種高濃度含硫堿渣廢水的處理方法，包括如下的步驟：

　　(1)將煉油廠出來的高濃度含硫的堿渣廢水進入沉淀池，在沉淀池中加入沉淀劑，進行化學沉淀反應，并曝氣攪拌;

　　(2)經沉淀池出來后的廢水，進入酸化系統回收粗酚和環烷酸;

　　(3)從酸化系統出來的廢水，進入電絮凝反應器進行電解反應，可溶性陽極經過水解，聚合作用，產生污染物絮凝團，污染物絮凝團通過陽極上析出氧氣微氣泡和陰極上產生的氫氣微氣泡吸附浮升到水面，使之固液分離;

　　(4)經過電絮凝后的廢水，進入化學氧化池進行芬頓(Fenton)氧化反應。

　　上述方案中：

　　所述含硫堿渣廢水中硫含量大于500mg/L，COD濃度為30000-600000mg/L，色度為10000-50000倍。

　　上述步驟(1)所述沉淀劑為氧化銅、氫氧化銅或硫酸銅無機含銅化合物;所產生的沉淀物通過煅燒后回收。

　　所述酸化系統回收粗酚和環烷酸，在靜態混合槽加濃硫酸進行酸化處理，首先調pH值至5.0～6.0，進入油水分離器，停留時間為2～6h，回收粗酚，酸水進靜態混合槽繼續加濃硫酸酸化，調pH值至2.0～4.0，進入油水分離器，停留時間為2～6h，回收環烷酸。

　　電絮凝反應中的電極為可溶性鐵電極，在電絮凝反應器表面裝有機械刮泡機。

　　上述步驟(4)所述芬頓(Fenton)氧化反應，芬頓氧化反應初pH=2.8～5.5，氧化反應時間為2～5小時，再用Ca(OH)2調PH為9.0后，曝氣1小時。

　　有益效果：

　　1、本發明沉淀劑可以循環使用，降低了運行成本。

　　2、本發明酸化回收過程，不會產生硫化氫氣體，不產生二次污染;得到不含硫，純度比較高的粗酚和環烷酸。

　　3、本發明與現有技術相比，不用加入大量稀釋水，而且每一段都能針對性的降低堿渣污水的毒性和COD值;去生化處理不對系統造成沖擊。

　　4、經本發明處理后的廢水清澈，體積基本不變，可生化性良好。

　　5、本發明工藝簡單，設備投資成本小。

　　6、本發明操作和維護方便，運行穩定，處理效果好。
