申請日2010.07.30

　　公開(公告)日2010.12.15

　　IPC分類號C02F1/48; C02F1/58; C02F1/56

　　摘要

　　本發明涉及一種污水除磷反應器及其污水除磷方法，具體來說是涉及一種磁絮凝強化除磷反應器及其除磷方法，屬于污水處理領域。該反應器包括用于使污水和混凝劑、磁粉充分混合，然后進行沉淀使得泥水分離的反應池(2)，反應池(2)中安裝有投藥使用的投藥管(6)、污水排入的進水管(1)、便于污水與混凝劑和磁粉充分混合的攪拌裝置(5)、污水處理完后排出的出水管(3)和污泥排出的排泥管(4)，排泥管(4)的末端安裝有用于捕獲與分離沉淀的磁性聚集體的磁鼓分離裝置(7)。本發明易于安裝施工和已有污水處理廠強化除磷升級改造、費用低，具有基建投資省、運行成本低和剩余污泥產量少的特點。

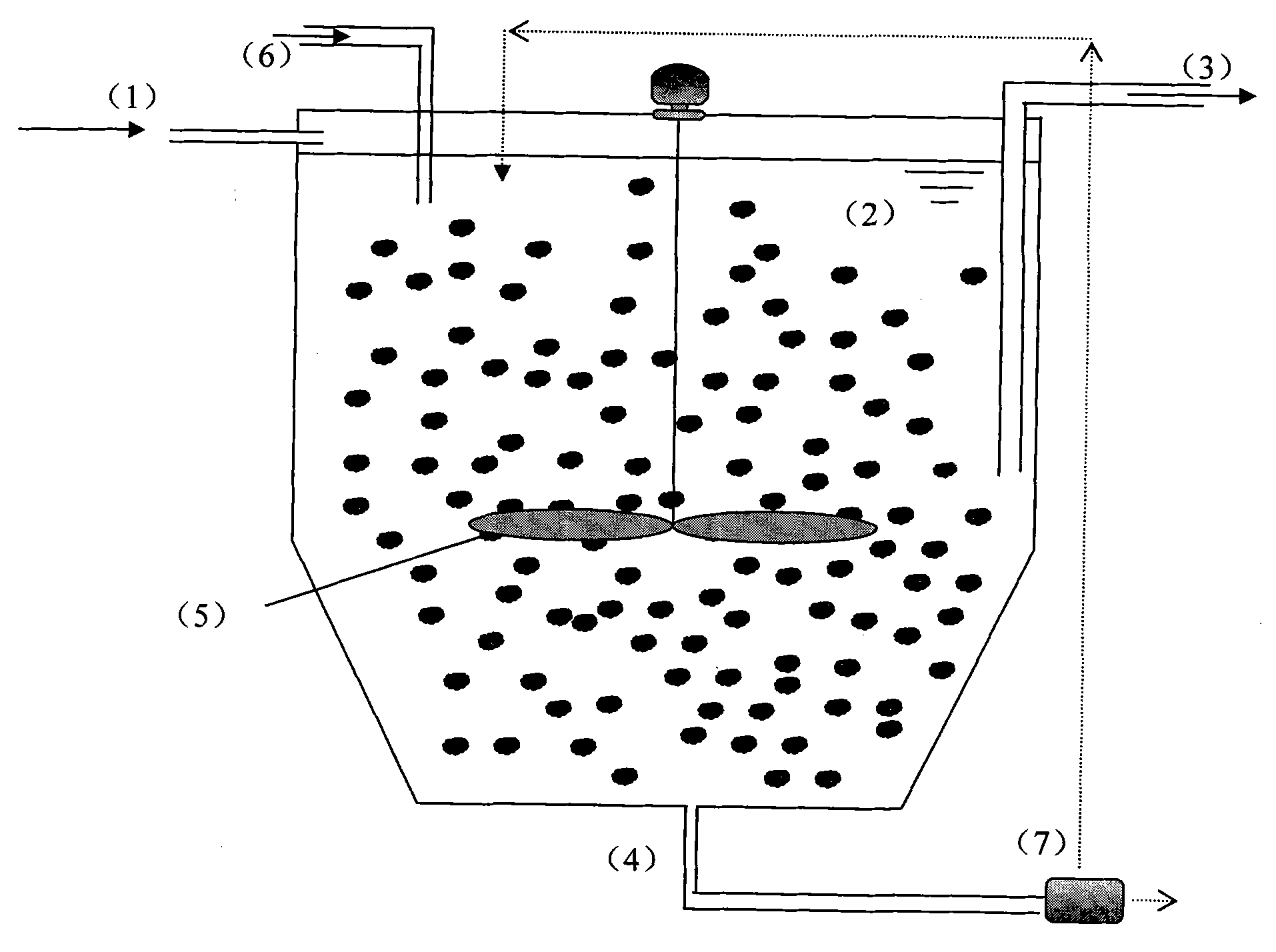

　　摘要附圖



　　權利要求書

　　1.磁絮凝強化污水除磷反應器，其特征在于：該系統包括用于使污水和混凝劑、磁粉充分混合，然后進行沉淀使得泥水分離的反應池(2)，反應池(2)中安裝的污水排入的進水管(1)、便于污水與混凝劑和磁粉充分混合的攪拌裝置(5)、污水處理完后排出的出水管(3)和污泥排出的排泥管(4)，排泥管(4)的末端安裝有設有用于捕獲與分離沉淀的磁性聚集體的磁鼓分離裝置(7)。

　　2.根據權利要求1所述的磁絮凝強化污水除凝反應器，其特征在于：污水原水經過進水管(1)流入反應池(2)，與反應池(2)中的磁種、混凝劑、助凝劑反應并沉淀，凈化后的污水經出水管(3)排出，沉淀下的污泥經排泥管(4)進入磁鼓分離器(7)，分離后的磁種材料重新導入到反應池中循環利用，污泥再進行后續的污泥處置。

　　3.磁絮凝強化除磷反應器的污水處理方法步驟如下：

　　1)進水;

　　2)加藥，加入聚合氯化鋁PAC和以Fe3O4為主要成分的磁種;

　　3)快速攪拌，攪拌的速率為300r/min，攪拌時間2min;

　　4)二次加藥，投加助凝劑聚丙烯酰胺PAM;

　　5)慢速攪拌，攪拌速率為70r/min，攪拌時間7min;

　　6)靜沉20min;

　　7)排水;

　　8)排泥;含有磁種的污泥通過磁鼓分離器后污泥與磁種分離，磁種回收，污泥外排處置。

　　藥劑投加量分別控制在：磁粉投加量為200mg/L，PAC的投加量為180～300mg/L，PAM投加量為2.0mg/L。

　　加藥可以根據原水水質情況設置連續加藥和間歇加藥兩種方式，

　　磁種主要成分為Fe3O4粒徑小于0.074mm(200目標準篩)的顆粒占90.1%，比表面積為2200-3000cm2/g，比重為5.11。具有通透性、多孔性、高比表面積、良好的物化穩定性等特點;聚合氯化鋁(PAC)，化學式為[Al2(OH)nCl6-n]m，式中m為聚合度，通常m≤10，n=3～5。Al2O3的含量一般不小于32%和29%;助凝劑聚丙烯酰胺(PAM)，陰離子型，分子量為14×106，工業級。

　　說明書

　　磁絮凝強化污水除磷反應器及處理方法

　　技術領域

　　本發明涉及一種磁絮凝強化除磷反應器，屬于污水處理領域。

　　背景技術

　　近年來，水體富營養化污染事故在我國在在我國頻繁發生，磷是富營養化的主要元素，為此國家出臺了更為嚴格的污水排放標準。2003年7月1日開始執行的《城鎮污水處理廠污染物排放標準》(GB18918-2002)規定，城鎮污水處理廠總磷(以P計)一級A排放標準為：0.5mg/L，一級B排放標準為：1.0mg/L。除磷方法很多，常用的有化學沉淀法、吸附法、微生物法和水生生物法等等。生物除磷條件比較苛刻，處理效果不佳，大多采用化學沉淀法，其中磷酸鹽沉淀與水分離需要很長的沉淀時間，使得沉淀設施占地面積很大，對于規模比較大處理工程(如城市污水處理廠)及其土地昂貴的地方，就存在較大困難。然而，磁處理技術不但除磷效果顯著，而且工藝設施占地面積很小，明顯縮短了沉淀分離時間，當已建成的污水處理廠進行深度除磷改造時，磁技術具有明顯的優勢。

　　目前，磁技術工程在我國的應用研究不是很多，還沒有足夠的科技成果支撐工程應用，沒有形成適合我國國情的水處理工程應用技術體系，更沒有示范工程可以參考，科技成果的支撐不足影響了磁技術的推廣應用。因此迫切需要開展磁絮凝強化除磷控制裝置、工藝技術的研究，為水體污染控制領域提供實用、高效、節能、省地的新技術。

　　磁技術從上世紀70～80年代被國內外專家學者開始研究以來，在電鍍廢水、含酚廢水、湖水、食品發酵廢水、含油廢水、鋼鐵廢水和廚房污水處理方面取得相當?shù)某晒�，對于重金屬、油類、極細懸浮物，特別是病原微生物、細菌、藻類、磷酸鹽等去除有相當好的效果，有的已應用于實際廢水處理。經過20多年的發展，磁技術已囊括磁分離、磁回收、磁生物等多個技術分支。磁技術的處理對象已從處理磁性污染物廢水?dāng)U大到處理非磁性污染物廢水，并逐步擴展到水環境污染治理的各個領域，形成了較完整的工藝技術及磁技術理論體系。磁種的引入使混凝工藝的分離速度較常用的斜管沉降法提高10～50倍，可極大地提高污水處理效能并大大減少占地，易于實現自動化控制及移動式設備，在給排水及廢水處理等領域均有誘人的發展前途。

　　磁絮凝就是利用外加磁加載物的作用增強絮凝以達到高效沉降和過濾的目的，其原理是向污水中投加少量混凝劑、磁種等與污染物絮凝結合成一體，然后通過高效沉淀或者磁過濾將水中的污染物去除，磁種通過磁鼓分離器回收循環使用。

　　目前磁分離技術應用于廢水處理有三種方法：直接磁分離法、間接磁分離法和微生物-磁分離法。利用磁技術處理廢水主要利用污染物的凝聚性和對污染物的加種性。凝聚性是指具有鐵磁性或順磁性的污染物，在磁場作用下由于磁力作用凝聚成表面直徑增大的粒子而后除去。加種性是指借助于外加磁性種子以增強弱順磁性或非磁性污染物的磁性而便于用磁分離法除去;或借助外加微生物來吸附廢水中順磁性離子，再用磁分離法除去離子態順磁性污染物。

　　發明內容

　　磁絮凝強化污水除磷反應器，該系統包括用于使污水和混凝劑、磁粉充分混合，然后進行沉淀使得泥水分離的反應池2，反應池2中安裝的污水排入的進水管1、便于污水與混凝劑和磁粉充分混合的攪拌裝置5、污水處理完后排出的出水管3和污泥排出的排泥管4，排泥管4的末端安裝有用于捕獲與分離沉淀的磁性聚集體的磁鼓分離裝置7。

　　污水原水經過進水管1流入反應池2，與反應池2中的磁種、混凝劑、助凝劑反應并沉淀，凈化后的污水經出水管3排出，沉淀下的污泥經排泥管4進入磁鼓分離器7，分離后的磁種材料重新導入到反應池中循環利用，污泥再進行后續的污泥處置。

　　磁絮凝強化除磷反應器的污水處理方法步驟如下：

　　1)進水;

　　2)加藥，加入聚合氯化鋁PAC和以Fe3O4為主要成分的磁種;

　　3)快速攪拌，

　　4)二次加藥，投加助凝劑聚丙烯酰胺PAM;

　　5)慢速攪拌，

　　6)靜沉

　　7)排水;

　　8)排泥;含有磁種的污泥通過磁鼓分離器后污泥與磁種分離，磁種回收，污泥外排處置。

　　加藥可以根據原水水質情況設置連續加藥和間歇加藥兩種方式，

　　依據于DLVO理論，投加磁種納米Fe3O4后，水體中有機物的形態和性質與混凝劑、助凝劑、磁種之間的相互作用構造的磁絮凝反應器，通過對其進行除磷效能分析，本著發展可持續污水處理為目的，分析提高處理效果和保持反應器運行穩定性的措施，并與反應器工藝設計相結合，全面提高反應器的性能。該反應器除了具有傳統化學混凝法一些共性特點，比如良好的去除濁度、色度以及水中的磷酸鹽等一系列的優點，而且還有以下幾個特點：

　　1)高效性。由于外加磁種的加入，使得污泥或者污泥與磁種的凝聚體能夠以更快的速度沉降或者被捕捉進而被去除，所以該技術相對于傳統工藝，處理廢水速度更快、相同時間內處理能力更大，且不受自然溫度的影響，對其他分離方法難以除去的極細懸浮物及低濃度的廢水具有很強的分離能力�？梢姡�磁分離在污水處理領域有著傳統工藝不可比擬的高效性。本反應器的污泥沉淀時間低于傳統化學混凝沉淀法，具有更好的污水除磷處理效能。

　　2)節能性相對于傳統水處理工藝的主要消耗-用于曝氣的電能消耗，磁技術的耗電量僅相當于其用電量的5%左右。當生產達到一定規模后(4萬立方米/日)后，利用高梯度磁分離還能節省比普通磁分離更多的消耗在磁體上的電能。雖然磁種費用是該技術不可避免的一項開支，但磁種可重復使用，其周期損耗不到1%。而且目前可開發利用的磁種品種繁多，其中有許多的價格低廉，儲量豐富，并且易于收集。

　　3)省地性

　　由于磁分離技術在水處理中的高效性，使其在相同時間內處理的污水量大于傳統的水處理工藝，所以可以使用相對更小的水處理單元進行處理。

　　磁分離設備，容易實現自動化;工作高度可靠，維修量適中;占地少，以普通快濾池為例，磁過濾器占地面積僅為其1/6，土建量也很少，可以大大縮短建設周期。

　　另外，磁技術應用于水處理工藝中，還有一個可取之處，就是凈水裝置不但可以小型化，還可以靈活化，可以最大程度的發揮其省地的優勢。例如，一套每小時可凈水8立方米左右，磁體過水?dāng)嗝嬷睆綖?0厘米的高磁處理流程，一輛解放牌汽車即可全部裝下。這種處理車，車走家搬，極便于為野外作業的流動單位，遠離城市給水管網的散居單位或井水污染的農村鄉鎮等巡回提供引用水。

　　4)易于安裝施工和已有中小型污水處理廠強化除磷升級改造、費用低。流態為間歇式，也可以2套以上組合形成連續出水。本反應器具有基建投資省、運行成本低和剩余污泥產量少的特點。
