申請日2014.09.02

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/08; C02F103/42

　　摘要

　　本發明涉及一種洗澡廢水綜合處理系統，包括儲水箱、吸附器、細過濾器、粗過濾器、臭氧發生器，粗過濾器的輸入端通過一水泵連接排水口，粗過濾器的輸出端連接細過濾器的輸入端，細過濾器的輸出端連接吸附器的輸入端，吸附器的輸出端連接儲水箱的輸入端，儲水箱的輸出端連接廁所沖水蓄水箱和灌溉蓄水箱。本發明設計合理，利用粗過濾器、細過濾器和吸附器去除污水中的較大顆粒型雜質，利用光觸媒凈化器和臭氧分解污水中的洗滌劑、人體的有機污垢、細菌、病毒等污染物，二者相互結合，無污染、低能耗，對洗浴污水的凈化效果好，處理后的水可以用于廁所的沖水、花園的灌溉等，節省了寶貴的水資源。

　　權利要求書

　　1.一種洗澡廢水綜合處理系統，其特征在于：包括儲水箱、吸附器、細過濾器、粗過濾器、臭氧發生器，粗過濾器的輸入端通過一水泵連接排水口，粗過濾器的輸出端連接細過濾器的輸入端，細過濾器的輸出端連接吸附器的輸入端，吸附器的輸出端連接儲水箱的輸入端，儲水箱的輸出端連接廁所沖水蓄水箱和灌溉蓄水箱;

　　粗過濾器和細過濾器之間的管路上串聯一前置射流器，該前置射流器的輸入端連接所述臭氧發生器的一個輸出端;細過濾器和吸附器之間的管路上串聯一前置光觸媒凈化器。

　　2.根據權利要求1所述的一種洗澡廢水綜合處理系統，其特征在于：所述吸附器和儲水箱之間的管路上串聯一后置光觸媒凈化器。

　　3.根據權利要求2所述的一種洗澡廢水綜合處理系統，其特征在于：所述后置光觸媒凈化器和儲水箱之間的管路上串聯一后置射流器，該后置射流器的輸入端連接所述臭氧發生器的另一個輸出端。

　　4.根據權利要求3所述的一種洗澡廢水綜合處理系統，其特征在于：所述儲水箱、吸附器、粗過濾器的殼體結構是：包括外層、內層及安裝在二者之間的填充層，外層和內層由不銹鋼或玻璃鋼制成，所述填充層使用聚苯乙烯泡沫塑料。

　　5.根據權利要求3所述的一種洗澡廢水綜合處理系統，其特征在于：所述光觸媒凈化器的結構是：包括外殼，在外殼一側和另一側分別安裝出水管和進水管，在外殼內部上端水平嵌裝一透明板，該透明板與外殼內部上端面之間均布安裝多個紫外光燈，與進水管相對的透明板底面安裝一豎直向下的隔板，與出水管相對的外殼底部端面安裝一豎直向上的隔板，該兩個隔板之間以及兩個隔板與同側的外殼之間均安裝一光觸媒板且使外殼和透明板之間的腔體內形成一水流道。

　　6.根據權利要求3所述的一種洗澡廢水綜合處理系統，其特征在于：所述儲水箱上端部安裝一自動泄壓閥。

　　說明書

　　一種洗澡廢水綜合處理系統

　　技術領域

　　本發明屬于洗澡水凈化技術領域，尤其是一種洗澡廢水綜合處理系統。

　　背景技術

　　水是一種重要的生活資源，人們的生活工作均離不開水，而我國是一個水資源緊張的國家，隨著社會的發展，缺水的情況越來越嚴重，目前我國人均淡水資源是國際標準水平的幾十分之一，可見水資源的緊缺已經嚴重影響了社會的發展。經過統計，在人們生活工作中，除了飲用、食用等處的消耗，洗澡用水的消耗量占總用水量的三分之一，大量的水被排入污水管道中，導致了極大地浪費。

　　在一些較大的工廠為工人提供了免費的洗澡，但為了節約用水，將排水口收集的洗澡水進行后期處理，比如：采用濾布的過濾器、采用活性炭的吸附器等，但效果均不明顯，尤其是洗澡水中含有的大量洗發水、沐浴露或肥皂等殘留的洗滌物難以清除干凈，同時洗澡水中含有的大量細菌等有害物質也不能清除干凈。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供多種處理手段相互搭配且處理效果好的一種洗澡廢水綜合處理系統。

　　本發明采取的技術方案是：

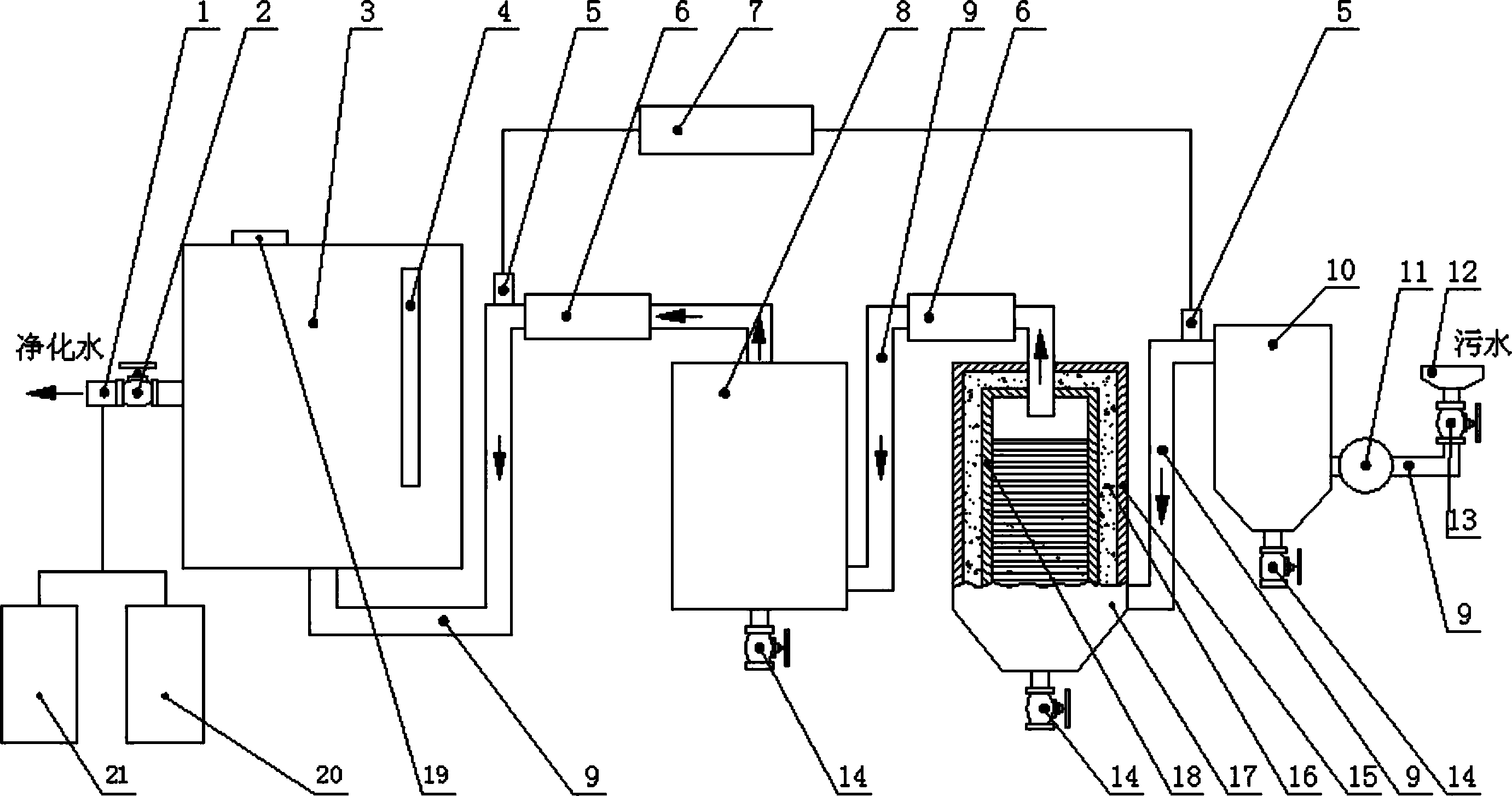

　　一種洗澡廢水綜合處理系統，其特征在于：包括儲水箱、吸附器、細過濾器、粗過濾器、臭氧發生器，粗過濾器的輸入端通過一水泵連接排水口，粗過濾器的輸出端連接細過濾器的輸入端，細過濾器的輸出端連接吸附器的輸入端，吸附器的輸出端連接儲水箱的輸入端，儲水箱的輸出端連接廁所沖水蓄水箱和灌溉蓄水箱;

　　粗過濾器和細過濾器之間的管路上串聯一前置射流器，該前置射流器的輸入端連接所述臭氧發生器的一個輸出端;細過濾器和吸附器之間的管路上串聯一前置光觸媒凈化器。

　　而且，所述吸附器和儲水箱之間的管路上串聯一后置光觸媒凈化器。

　　而且，所述后置光觸媒凈化器和儲水箱之間的管路上串聯一后置射流器，該后置射流器的輸入端連接所述臭氧發生器的另一個輸出端。

　　而且，所述儲水箱、吸附器、粗過濾器的殼體結構是：包括外層、內層及安裝在二者之間的填充層，外層和內層由不銹鋼或玻璃鋼制成，所述填充層使用聚苯乙烯泡沫塑料。

　　而且，所述光觸媒凈化器的結構是：包括外殼，在外殼一側和另一側分別安裝出水管和進水管，在外殼內部上端水平嵌裝一透明板，該透明板與外殼內部上端面之間均布安裝多個紫外光燈，與進水管相對的透明板底面安裝一豎直向下的隔板，與出水管相對的外殼底部端面安裝一豎直向上的隔板，該兩個隔板之間以及兩個隔板與同側的外殼之間均安裝一光觸媒板且使外殼和透明板之間的腔體內形成一水流道。

　　而且，所述儲水箱上端部安裝一自動泄壓閥。

　　本發明的優點和積極效果是：

　　1.本系統的前置光觸媒凈化器首先對洗澡水進行分解，后置中光觸媒凈化器對洗澡水進行二次分解，能有效地將洗滌劑和人體的有機污垢分解為二氧化碳和水，凈化效果好。

　　2.本系統中，臭氧發生器的輸出通過前置射流器和后置射流器進入管路中，利用臭氧的殺菌特性對洗澡水進行處理，促進了光觸媒凈化器的分解效果，而且儲水箱內的水中溶解有大量的臭氧，能有效的殺滅水中的細菌。

　　3.本發明設計合理，利用粗過濾器、細過濾器和吸附器去除污水中的較大顆粒型雜質，利用光觸媒凈化器和臭氧分解污水中的洗滌劑、人體的有機污垢、細菌、病毒等污染物，二者相互結合，無污染、低能耗，對洗浴污水的凈化效果好，處理后的水可以用于廁所的沖水、花園的灌溉等，節省了寶貴的水資源。
