申請日2014.09.01
公開(公告)日2015.01.28
IPC分類號C02F103/38; C02F9/04
摘要
本實用新型公開了一種用于處理EPS污水的調節池，包括進中和室、設置在中和室上的石灰水進料管、絮凝室、設置在絮凝室上的絮凝劑進料管和沉淀室，所述中和室與絮凝室上部連通，所述沉淀室包括第一沉淀室和第二沉淀室，所述絮凝室通過溢流口與所述第一沉淀室連通，其特征在于所述中和室設有攪拌機構，所述第一沉淀室和第二沉淀室上部連通，且所述第一沉淀室側壁設有擋板。根據本實用新型的調節池，有效促進中和反應，并通過上部連通的第一沉淀室和第二沉淀室以及第一沉淀室的特殊構造，將絕大多數沉淀物截留在第一沉淀室，極大地減輕了后續壓濾處理的負荷。
權利要求書
1.一種用于處理EPS污水的調節池，包括進中和室、設置在中和室上的石灰 水進料管、絮凝室、設置在絮凝室上的絮凝劑進料管和沉淀室，所述中和室與絮凝 室上部連通，所述沉淀室包括第一沉淀室和第二沉淀室，所述絮凝室通過溢流口與 所述第一沉淀室連通，其特征在于所述中和室設有攪拌機構，所述第一沉淀室和第 二沉淀室上部連通，且所述第一沉淀室側壁設有擋板。
2.根據權利要求1所述的用于處理EPS污水的調節池，其特征在于所述擋板 位于所述第一沉淀室和第二沉淀室連通口的下方。
3.根據權利要求1所述的用于處理EPS污水的調節池，其特征在于所述擋板 設于第一沉淀室的四周，并水平朝下傾斜。
4.根據權利要求1所述的用于處理EPS污水的調節池，其特征在于所述擋板 為篩板結構。
5.根據權利要求1所述的用于處理EPS污水的調節池，其特征在于所述第一 沉淀室底部設有污泥出口。
說明書
用于處理EPS污水的調節池
技術領域
本實用新型涉及污水處理裝置技術領域，具體涉及一種用于處理EPS污水的調節 池。
背景技術
可發性聚苯乙烯(EPS)生產通常采用苯乙烯、純水與輔料在帶有夾套蒸汽盤 管的反應釜中低溫聚合、灌氣、高溫聚合，然后還要經洗滌、烘干后才能制成EPS 成品。EPS洗滌和其他工序產生的廢水(如脫硫除塵污水、河水凈化污水、生活 污水)混合后呈酸性，需要經特殊處理后才能排放。EPS污水處理通常是先經調 節池預處理，接著進入菌種池曝氣，再經沉淀后方可排放。
目前EPS污水處理用調節池通常是先加石灰水中和，接著加聚丙烯酰胺絮凝 出去固體懸浮物，經沉淀室沉淀后才能進入后續的氧化處理環節�，F(xiàn)有技術這種靜 態式中和處理，由于石灰水中氫氧化鈣溶解度較低，中和反應不充分，浪費了原料， 且增加后續壓濾的負荷。
實用新型內容
本實用新型的目的在于提供一種用于處理EPS污水的調節池，有效促進中和 反應充分，且降低后續壓濾的負荷。

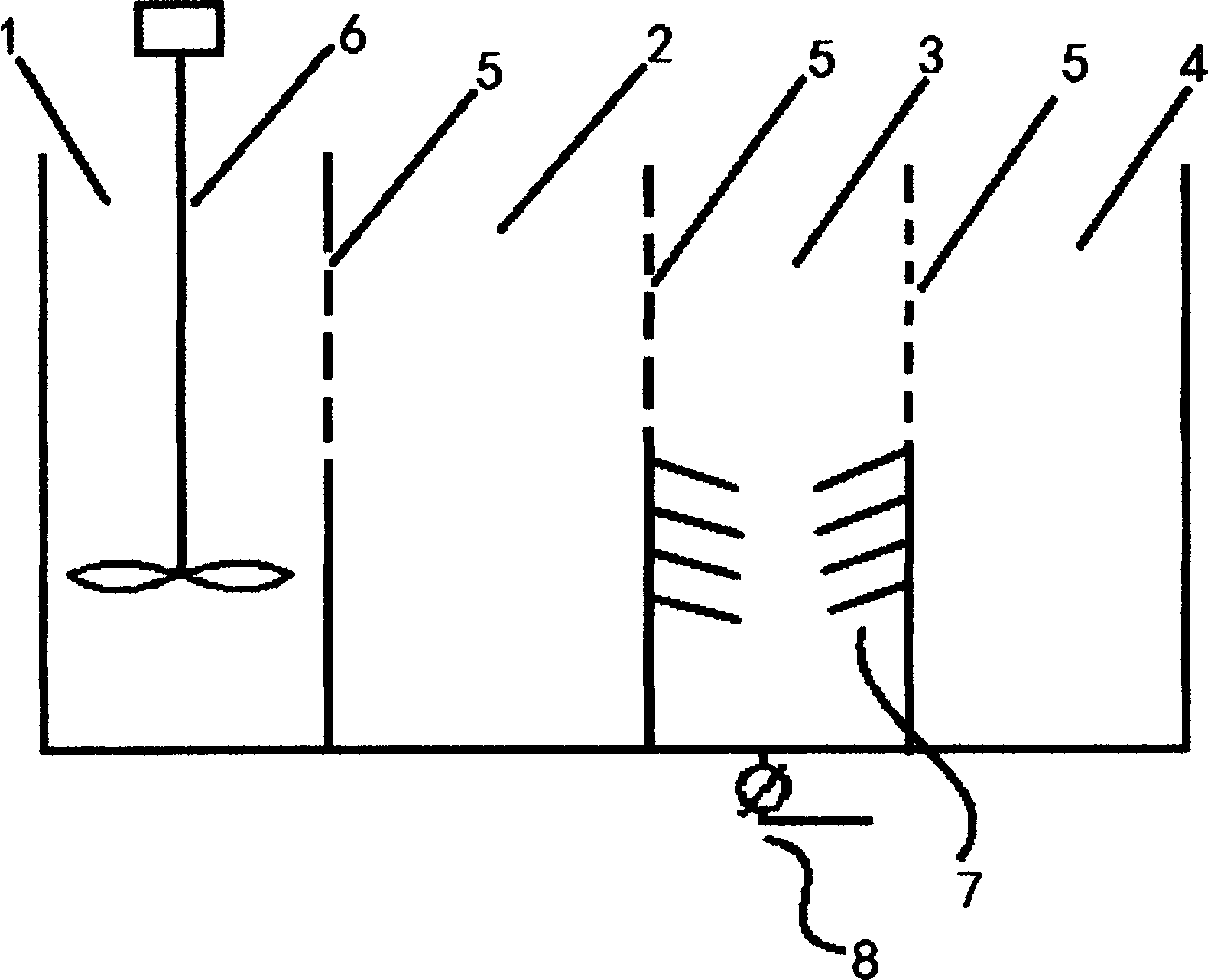

一種用于處理EPS污水的調節池，包括進中和室、設置在中和室上的石灰水 進料管、絮凝室、設置在絮凝室上的絮凝劑進料管和沉淀室，所述中和室與絮凝室 上部連通，所述沉淀室包括第一沉淀室和第二沉淀室，所述絮凝室通過溢流口與所 述第一沉淀室連通，其特征在于所述中和室設有攪拌機構，所述第一沉淀室和第二 沉淀室上部連通，且所述第一沉淀室側壁設有擋板。
其中，所述擋板位于所述第一沉淀室和第二沉淀室連通口的下方。
其中，所述擋板設于第一沉淀室的四周，并水平朝下傾斜。
其中，所述擋板為篩板結構。
其中，所述第一沉淀室底部設有污泥出口。
根據本實用新型的用于處理EPS污水的調節池，中和室設有攪拌裝置，有效 促進中和反應充分。且中和室和絮凝室之間，絮凝室和沉淀室之間，第一沉淀室和 第二沉淀室之間均通過上部的溢流口連通，避免了前一功能室對后一室的影響，且 通過在第一沉淀室設置擋板，將絕大部分沉淀物截留在第一沉淀室，并通過位于底 部的污泥口排出，有效減輕了后續壓濾的負荷。
