申請日2014.09.01

　　公開(公告)日2015.02.04

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種地埋式一體化醫院污水處理裝置，包括殼體、設于殼體內的隔板和風機，所述殼體內通過隔板依次分為水解酸化池、接觸氧化池、沉淀池、消毒池和設備間，所述水解酸化池、接觸氧化池、沉淀池、消毒池和設備間上均設有入口，所述水解酸化池上設有入水口，所述入水口連接有進水管;所述接觸氧化池底部設有曝氣支管和曝氣軟管，所述風機連接有曝氣主管，所述曝氣支管、曝氣軟管與曝氣主管相連通;所述沉淀池中設有一根小氣管和排泥管，所述小氣管一端連通至曝氣主管，所述小氣管另一端連通排泥管的一端，所述排泥管連接有殼體外的排泥口;所述消毒池內設有用于排出達標水源的水管，所述水管連接有殼體外的出水口。

　　權利要求書

　　1.一種地埋式一體化醫院污水處理裝置，其特征在于，包括殼體、設于 殼體內的隔板和風機，所述殼體內通過隔板依次分為水解酸化池、接觸氧化池、 沉淀池、消毒池和設備間，所述水解酸化池、接觸氧化池、沉淀池、消毒池和 設備間上均設有入口，所述水解酸化池上設有入水口，所述入水口連接有進水 管;所述接觸氧化池底部設有曝氣支管和曝氣軟管，所述風機連接有曝氣主管， 所述曝氣支管、曝氣軟管與曝氣主管相連通;所述沉淀池中設有一根小氣管和 排泥管，所述小氣管一端連通至曝氣主管，所述小氣管另一端連通排泥管的一 端，所述排泥管連接有殼體外的排泥口;所述消毒池內設有用于排出達標水源 的水管，所述水管連接有殼體外的出水口。

　　2.根據權利要求1所述的地埋式一體化醫院污水處理裝置，其特征在于， 所述曝氣支管和曝氣軟管上安裝有支架，所述支架上固定有高效彈性填料。

　　3.根據權利要求1所述的地埋式一體化醫院污水處理裝置，其特征在于， 所述曝氣主管上設有用于調節風量大小的氣動閥和用于防止氣體倒流的第一 止回閥。

　　4.根據權利要求2或3所述的地埋式一體化醫院污水處理裝置，其特征 在于，所述小氣管設有用于調節風量的碟閥，所述排泥管上設有第一截止閥和 防止污泥倒流的第二止回閥。

　　5.根據權利要求4所述的地埋式一體化醫院污水處理裝置，其特征在于， 所述排泥管還連通有污泥回流管的一端，所述污泥回流管另一端延伸至接觸氧 化池，所述排泥管與污泥回流管連接處設有第二截止閥。

　　6.根據權利要求1所述的地埋式一體化醫院污水處理裝置，其特征在于， 所述風機安裝于設備間內，所述設備間內還設有用于通風散熱的排氣裝置。

　　7.根據權利要求5或6所述的地埋式一體化醫院污水處理裝置，其特征 在于，所述設備間設有門。

　　說明書

　　地埋式一體化醫院污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是指一種地埋式一體化醫院污水 處理裝置。

　　背景技術

　　現代社會的進步和發展離不開水資源，人們每天都在消耗著地球上的水。 隨著城市人口的增加和工農業生產的發展，工業污水和城市生活用水排放量也 日益增大，遠遠超過了環境的自凈能力，使得水體污染日益嚴重。隨著水資源 的不斷緊缺和對環境污染治理的不斷加強，人們已經開始關注對城市醫院產生 的污水進行專項治理工作。目前，因?yàn)橛糜卺t(yī)院所產生污水的裝置制造成本高、 工藝流程長、不能地埋、占地面積大、影響周圍景觀、抗負荷能力弱、不宜管 理的缺陷，使其在醫院中難以推廣普及。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種地埋式一體化醫院污水處理裝 置，便于醫院的推廣和普及。

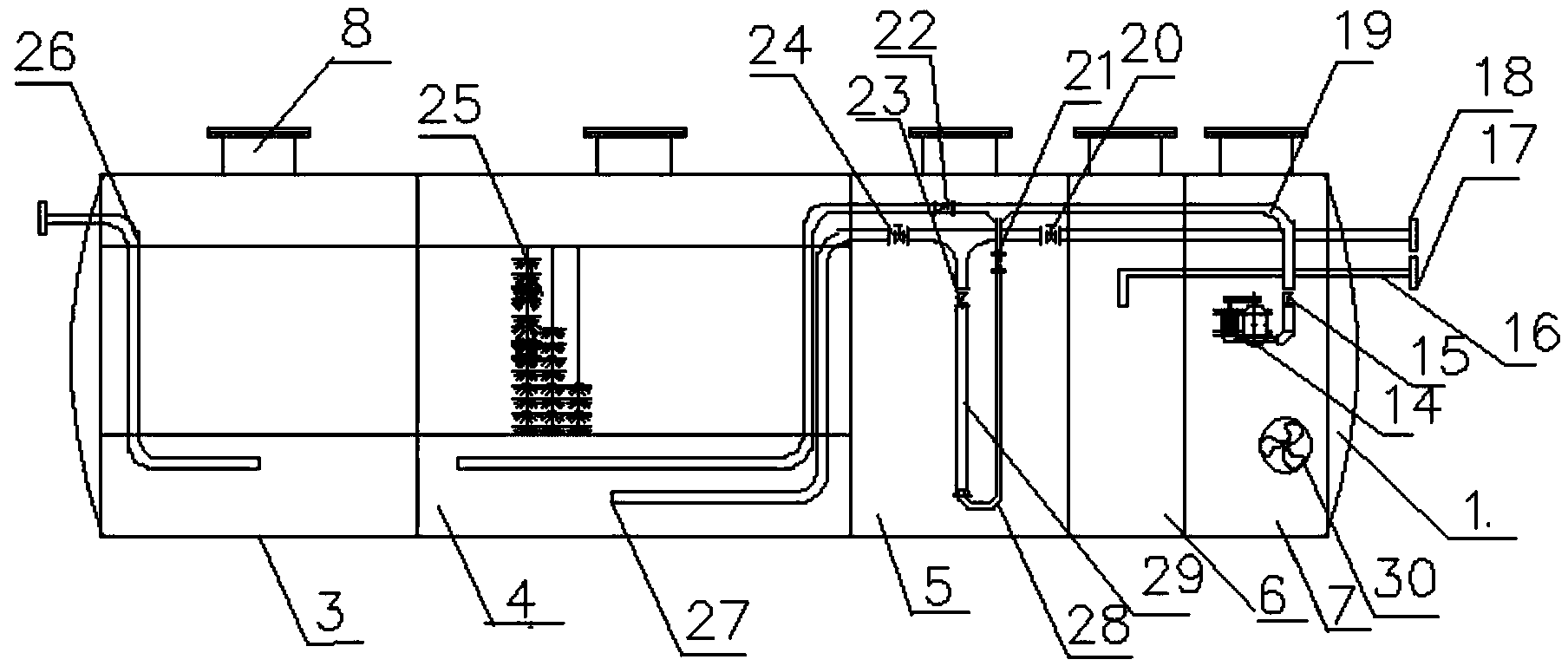

　　為解決上述技術問題，本實用新型的實施例提供一種地埋式一體化醫院污 水處理裝置，包括殼體、設于殼體內的隔板和風機，所述殼體內通過隔板依次 分為水解酸化池、接觸氧化池、沉淀池、消毒池和設備間，所述水解酸化池、 接觸氧化池、沉淀池、消毒池和設備間上均設有入口，所述水解酸化池上設有 入水口，所述入水口連接有進水管;所述接觸氧化池底部設有曝氣支管和曝氣 軟管，所述風機連接有曝氣主管，所述曝氣支管、曝氣軟管與曝氣主管相連通; 所述沉淀池中設有一根小氣管和排泥管，所述小氣管一端連通至曝氣主管，所 述小氣管另一端連通排泥管的一端，所述排泥管連接有殼體外的排泥口;所述 消毒池內設有用于排出達標水源的水管，所述水管連接有殼體外的出水口。

　　其中風機通過曝氣主管，再連接曝氣支管和曝氣軟管向接觸氧化池中通入 空氣，完成好氧反應，曝氣軟管使用膠塑穿孔管，方便后期維修。

　　作為優選，所述曝氣支管和曝氣軟管上安裝有支架，所述支架上固定有高 效彈性填料，高效彈性填料通過吸附、氧化、分解有機物，完成生化反應，達 到凈化水質的目的。

　　作為優選，所述曝氣主管上設有用于調節風量大小的氣動閥和用于防止氣 體倒流的第一止回閥。

　　作為優選，所述小氣管設有用于調節風量的碟閥，所述排泥管上設有第一 截止閥和防止污泥倒流的第二止回閥，所述排泥管還連通有污泥回流管的一 端，所述污泥回流管另一端延伸至接觸氧化池，所述排泥管與污泥回流管連接 處設有第二截止閥。日常運行時，只需打開第二截止閥進行污泥回流，而第一 截止閥關閉;當需要排泥時，則關閉第二截止閥，打開第一截止閥。

　　作為優選，所述風機安裝于設備間內，這樣可以減少噪聲和臭氣污染;另 外所述設備間內還設有用于通風散熱的排氣裝置。

　　作為優選，所述設備間設有門，方便后期設備維修管理。

　　本實用新型的上述技術方案的有益效果如下：工藝流程簡單、抗負荷能力 強、產泥量少，在保證污水處理的出水的穩定性同時，還大大提高了污水處理 的效果，系統采用鼓風曝氣，動力效率高，在保證同樣處理效果的情況下，節 省能耗，曝氣軟管使用膠塑穿孔管，方便后期維修，另外，改善了以往依靠靜 壓排泥容易堵塞管道的現象，更無需污泥泵排泥而節約了投資成本，并且有利 于提高活性污泥中的溶解氧和保持活性污泥的活性，并且重量輕巧，易于運輸， 可在現場拼接組合而成，利于后期的擴建和改造，并且可實現地埋，這樣不僅 方便后期設備維修管理，而且能與周圍的環境融為一體，在其上進行綠化。
