　　摘要

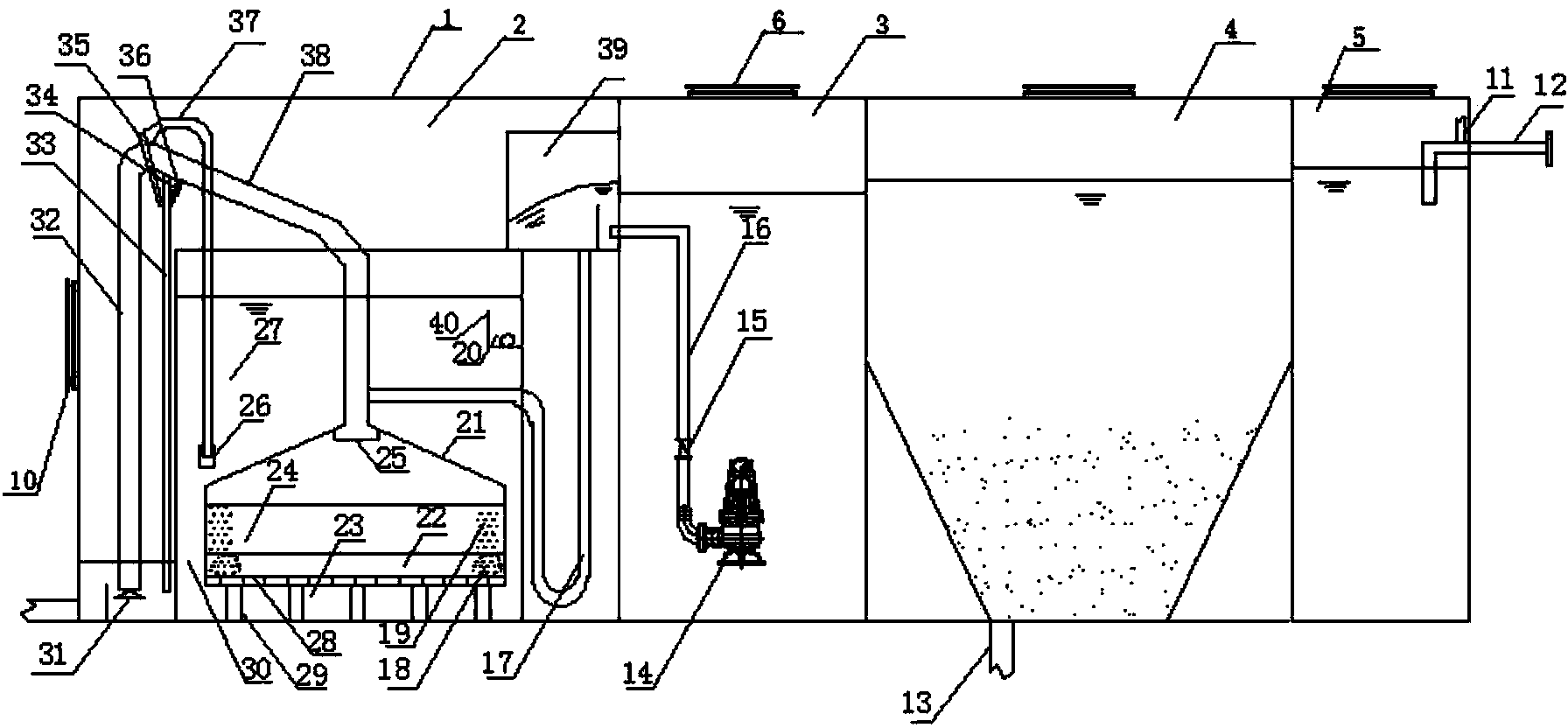

　　本實用新型涉及廢水回用技術領域，特別是指一種礦山廢水處理回用系統，包括殼體，所述殼體內依次分為無動力濾池、中間水池、沉淀池和混凝池，所述中間水池、沉淀池和混凝池上方均設有入孔，所述沉淀池底部設有靜壓排泥裝置;所述無動力濾池內設有配水槽、出水渠、虹吸裝置、過濾裝置、反沖洗裝置和排水井，所述中間水池設有污水提升泵，所述污水提升泵連接有污水管的一端，所述污水管的另一端延伸至配水槽內;所述混凝池上設有進水管，所述混凝池內的進水管出設有藥物投加裝置;所述排水井底部連通有用于排出反沖洗廢水的排泥管。

　　權利要求書

　　1.一種礦山廢水處理回用系統，包括殼體，其特征在于，所述殼體內依 次分為無動力濾池、中間水池、沉淀池和混凝池，所述中間水池、沉淀池和混 凝池上方均設有入孔，所述沉淀池底部設有靜壓排泥裝置;所述無動力濾池內 設有配水槽、出水渠、虹吸裝置、過濾裝置、反沖洗裝置和排水井，所述中間 水池設有污水提升泵，所述污水提升泵連接有污水管的一端，所述污水管的另 一端延伸至配水槽內;所述混凝池上設有進水管，所述混凝池內的進水管出設 有藥物投加裝置;所述排水井底部連通有用于排出反沖洗廢水的排泥管。

　　2.根據權利要求1所述的一種礦山廢水處理回用系統，其特征在于，所 述虹吸裝置包括虹吸上升管、虹吸下降管、虹吸輔助管、強制沖洗管、虹吸破 壞管和抽氣管，所述配水槽設于上方，所述配水槽底部連接有U型管，所述U 型管的另一端與虹吸上升管相連接，虹吸上升管的下管口連接有擋板，所述擋 板下方連接有傘形頂蓋，所述虹吸上升管另一管口連通有虹吸下降管、虹吸輔 助管、強制沖洗管、虹吸破壞管和抽氣管，所述虹吸輔助管、抽氣管和強制沖 洗管通過三通相連接，且強制沖洗管上應設有強制沖洗閥，所述虹吸破壞管下 管口設有虹吸破壞斗，所述虹吸下降管的管口設有用于調節反沖洗強度的調節 器。

　　3.根據權利要求2所述的一種礦山廢水處理回用系統，其特征在于，所 述過濾裝置包括用于過濾凈化污水的濾床，所述反沖洗裝置包括用于收集濾床 流出的污水和生物膜，支撐濾床，避免濾料進入配水系統，在反沖洗時均勻水 質的承托層，所述濾床位于傘形頂蓋下方，所述承托層位于濾床底部,所述濾 床由天然石英砂組成，粒徑在0.2—2mm之間，厚度約600-700mm,所述承托 層為天然卵石，粒徑在2-4mm之間，厚度為100mm左右。

　　4.根據權利要求3所述的一種礦山廢水處理回用系統，其特征在于，所 述承托層底部設有用于保證進入濾池的沖洗水能夠均勻分配在濾池面積上，在 過濾時也起到集水的作用的配水系統，所述配水系統由穿孔管組成。

　　5.根據權利要求4所述的一種礦山廢水處理回用系統，其特征在于，所 述配水系統與無動力濾池底部之間預留有底部空間，所述底部空間內設有用于 支撐過濾裝置和反沖洗裝置的支撐柱。

　　6.根據權利要求1至5任意一項所述的一種礦山廢水處理回用系統，其 特征在于，所述無動力濾池內設有用于儲放用于反沖洗和達標外排的水的沖洗 水箱，所述沖洗水箱通過連通渠與無動力濾池相連通。

　　7.根據權利要求6所述的一種礦山廢水處理回用系統，其特征在于，所 述無動力濾池內設有相配合的出水渠和溢流堰，所述出水渠連通有設于無動力 濾池底部的出水管。

　　8.根據權利要求7所述的一種礦山廢水處理回用系統，其特征在于，所 述污水管上設有用于調節水量的碟閥。

　　9.根據權利要求8所述的一種礦山廢水處理回用系統，其特征在于，所 述無動力濾池側邊還設有安全門。

　　10.根據權利要求9所述的一種礦山廢水處理回用系統，其特征在于，其 特征在于，所述殼體呈長方體形。

　　說明書

　　一種礦山廢水處理回用系統

　　技術領域

　　本實用新型涉及廢水回用技術領域，特別是指一種礦山廢水處理回用系 統。

　　背景技術

　　現代社會的進步和發展離不開水資源，人們每天都在消耗著地球上的水。 隨著礦山行業的不斷進步，企業污水排放量也日益增大，遠遠超過了環境的自 凈能力，使得水體污染日益嚴重。目前，因為用于礦山廢水的處理裝置動力消 耗較大，投資成本高、工藝流程長、不宜管理等缺陷，并且處理后的污水不像 自來水那樣的清澈透明，水里面仍存在許多懸浮物，不能循環利用，造成了極 大的水資源浪費，使其在礦山中難以推廣普及。

　　實用新型內容

　　針對現有技術中存在的缺陷，本實用新型的目的是提供一種可以克服上述 缺陷的礦山廢水處理回用系統。

　　為解決上述技術問題，本實用新型的實施例提供一種礦山廢水處理回用系 統，包括殼體，所述殼體內依次分為無動力濾池、中間水池、沉淀池和混凝池， 所述中間水池、沉淀池和混凝池上方均設有入孔，所述沉淀池底部設有靜壓排 泥裝置;所述無動力濾池內設有配水槽、出水渠、虹吸裝置、過濾裝置、反沖 洗裝置和排水井，所述中間水池設有污水提升泵，所述污水提升泵連接有污水 管的一端，所述污水管的另一端延伸至配水槽內;所述混凝池上設有進水管， 所述混凝池內的進水管出設有藥物投加裝置;所述排水井底部連通有用于排出 反沖洗廢水的排泥管。

　　作為優選，所述虹吸裝置包括虹吸上升管、虹吸下降管、虹吸輔助管、強 制沖洗管、虹吸破壞管和抽氣管，所述配水槽設于上方，所述配水槽底部連接 有U型管，所述U型管的另一端與虹吸上升管相連接，虹吸上升管的下管口連 接有擋板，所述擋板下方連接有傘形頂蓋，所述虹吸上升管另一管口連通有虹 吸下降管、虹吸輔助管、強制沖洗管、虹吸破壞管和抽氣管，所述虹吸輔助管、 抽氣管和強制沖洗管通過三通相連接，且強制沖洗管上應設有強制沖洗閥，所 述虹吸破壞管下管口設有虹吸破壞斗，所述虹吸下降管的管口設有用于調節反 沖洗強度的調節器。

　　作為優選，所述過濾裝置包括用于過濾凈化污水的濾床，所述反沖洗裝置 包括用于收集濾床流出的污水和生物膜，支撐濾床，避免濾料進入配水系統， 在反沖洗時均勻水質的承托層，所述濾床位于傘形頂蓋下方，所述承托層位于 濾床底部,所述濾床由天然石英砂組成，粒徑在0.2—2mm之間，厚度約 600-700mm,所述承托層為天然卵石，粒徑在2-4mm之間，厚度為100mm左右。

　　作為優選，所述承托層底部設有用于保證進入濾池的沖洗水能夠均勻分配 在濾池面積上，在過濾時也起到集水的作用的配水系統，所述配水系統由穿孔 管組成。

　　作為優選，所述配水系統與無動力濾池底部之間預留有底部空間，所述底 部空間內設有用于支撐過濾裝置和反沖洗裝置的支撐柱。

　　作為優選，所述無動力濾池內設有用于儲放用于反沖洗和達標外排的水的 沖洗水箱，所述沖洗水箱通過連通渠與無動力濾池相連通。

　　作為優選，所述無動力濾池內設有相配合的出水渠和溢流堰，所述出水渠 連通有設于無動力濾池底部的出水管。

　　作為優選，所述污水管上設有用于調節水量的碟閥。

　　作為優選，所述無動力濾池側邊還設有安全門。

　　作為優選，所述殼體呈長方體形。

　　本實用新型的上述技術方案的有益效果如下：設備動力消耗小，投資成本 低、工藝流程簡單、易于管理，并且處理后的污水的清澈透明，可以循環利用， 極大地節約了水資源，此外，本發明還具有占地面積小、結構緊湊，設備故障 率低和使用壽命長等優點。
