申請日2014.09.01

　　公開(公告)日2015.02.04

　　IPC分類號E03F5/22; E03F3/02; E03F5/14; E03F5/10

　　摘要

　　本實用新型公開了一種無堵塞城市污水提升一體機，包括一體機本體，其特征在于，所述一體機本體包括集水槽、污水泵、固液分離器、管道、主控液位計、超高報警液位計和電氣控制裝置，所述一體機本體上設有進水口、出水口和通風口，所述進水口、出水口和通風口通過管道相連，所述污水泵、固液分離器分別與管道相連，所述主控液位計和超高報警液位計安裝在所述集水槽中，所述污水泵和所述固液分離器安裝在所述集水槽底部。本實用新型采用坑式安裝，節約占地面積，結構緊湊、布局合理、安裝維修極為方便，機動力消耗小、設備故障率低、使用壽命長，易于管理，可以循環利用，極大地節約了水資源。

　　權利要求書

　　1.一種無堵塞城市污水提升一體機，包括一體機本體，其特征在于，所 述一體機本體包括集水槽、污水泵、固液分離器、管道、主控液位計、超高報 警液位計和電氣控制裝置，所述一體機本體上設有進水口、出水口和通風口， 所述進水口、出水口和通風口通過管道相連，所述污水泵、固液分離器分別與 管道相連，所述主控液位計和超高報警液位計安裝在所述集水槽中，所述污水 泵和所述固液分離器安裝在所述集水槽底部。

　　2.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述污水泵和所述固液分離器的數量均為2個。

　　3.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述固液分離器上設有反沖洗裝置。

　　4.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述進水管上設有止回閥Ⅲ和閘閥Ⅱ，所述出水管上設有止回閥Ⅱ和閘閥Ⅲ。

　　5.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述一體機本體內設有備用泵。

　　6.根據權利要求5所述的無堵塞城市污水提升一體機機，其特征在于， 所述備用泵上設有止回閥Ⅰ和閘閥Ⅰ。

　　7.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述一體機本體內設有通氣裝置。

　　8.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述集水槽底端基礎通過地腳螺栓進行固定。

　　9.根據權利要求1所述的無堵塞城市污水提升一體機機，其特征在于， 所述集水槽為長方體型結構。

　　說明書

　　一種無堵塞城市污水提升一體機

　　技術領域

　　本實用新型涉及一種污水提升一體機，特別是指一種無堵塞城市污水提升 一體機。

　　背景技術

　　隨著現代城市的發展，賓館、酒店、商場以及餐廳等場所每天排放的污水 越來越多，很多位于地下或者遠離排水立管，不具備自流到市政管網的能力， 這就需要污水提升裝置來完成。目前，主要采用傳統的集水坑配置污水泵的方 式，需要專人定期清掏，污水容易滲漏，會對地下環境造成很大污染，且密封 性不好，異味溢出對周圍環境污染嚴重;另外水泵維修率高，有害氣體危害維 修人員人身安全;占地面積大，投資成本高，使得此種方法逐漸不被企業接受。 目前市面上也有少量污水提升機，但是其進水設計不合理，常常不能雜質不能 完全排除。

　　實用新型內容

　　針對現有技術中存在的缺陷，本實用新型的目的是提供一種無堵塞城市污 水提升一體機。

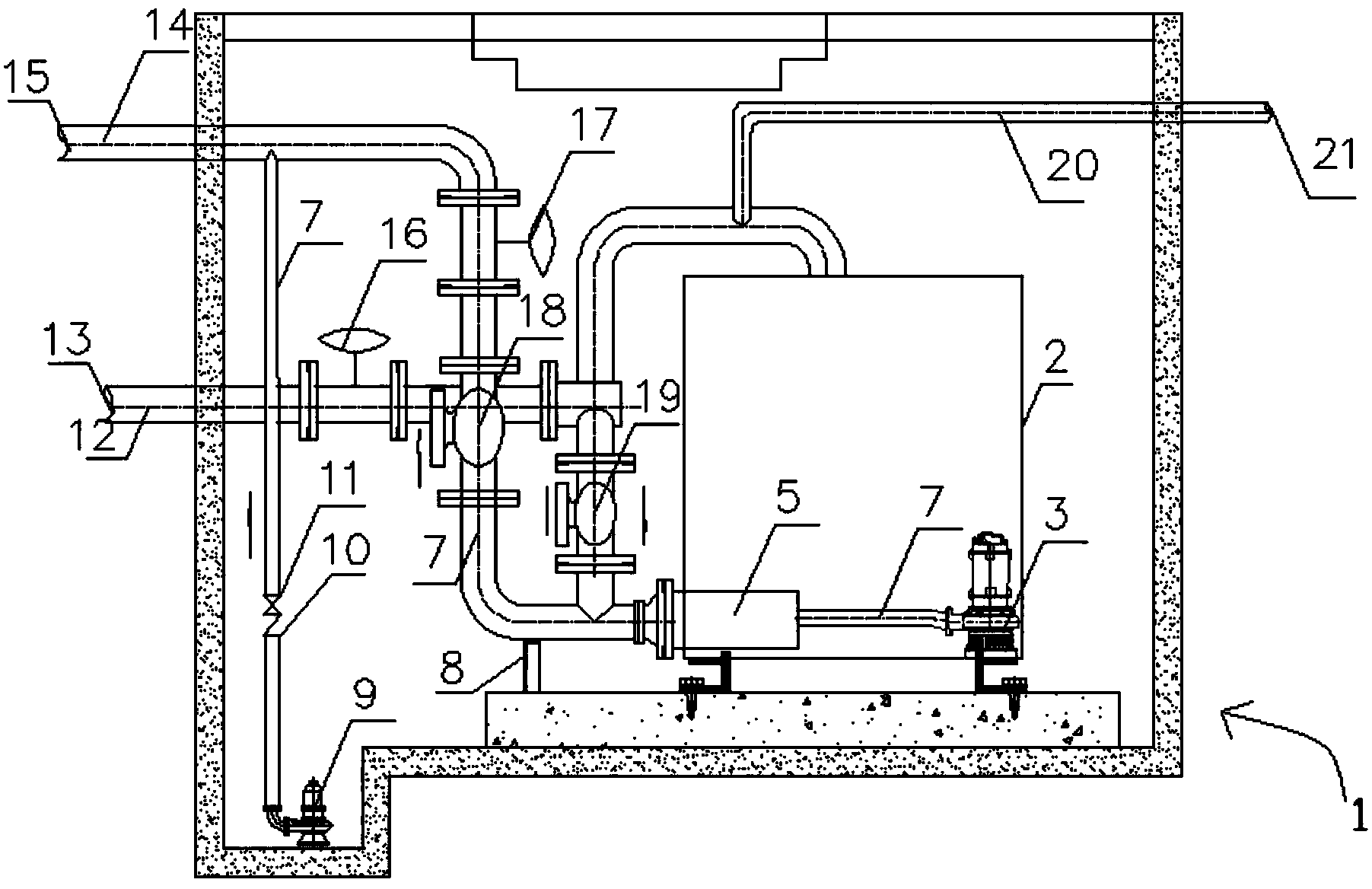

　　為解決上述技術問題，本實用新型的實施例提供一種無堵塞城市污水提升 一體機，包括一體機本體，其特征在于，所述一體機本體包括集水槽、污水泵、 固液分離器、管道、主控液位計、超高報警液位計和電氣控制裝置，所述一體 機本體上設有進水口、出水口和通風口，所述進水口、出水口和通風口通過管 道相連，所述污水泵、固液分離器分別與管道相連，所述主控液位計和超高報 警液位計安裝在所述集水槽中，所述污水泵和所述固液分離器安裝在所述集水 槽底部，其中，固液分離器采用特殊進水系統和精密過濾系統，確保污水泵工 作時將其截留在內的雜質全部排出，并解決了傳統污水提升水中水泵葉輪易被 纏繞而導致水泵頻繁出現故障的問題。

　　作為優選，所述污水泵和所述固液分離器的數量均為2個。

　　作為優選，所述固液分離器上設有反沖洗裝置，用于污水泵工作時反向沖 洗集水槽底部，防止底部沉淀。

　　作為優選，所述進水管上設有止回閥Ⅲ和閘閥Ⅱ，所述出水管上設有止 回閥Ⅱ和閘閥Ⅲ，防止污水回流和截?cái)辔鬯�，方便設備日常維護和檢修。

　　作為優選，所述一體機本體內設有備用泵。安裝在泵坑內，避免系統出現 故障時污水無處排放而污染周圍環境。

　　作為優選，所述備用泵上設有止回閥Ⅰ和閘閥Ⅰ，防止備用泵不工作時污 水倒流。

　　作為優選，所述一體機本體內設有通氣裝置，能有效地防止異味外泄，又 能及時吸入空氣，避免集水槽內出現真空。

　　作為優選，所述集水槽底端基礎通過地腳螺栓進行固定。

　　作為優選，所述集水槽為長方體型結構，材質具有抗腐蝕、抗老化能力， 使用壽命長，降低了客戶支付額外的維修費用及重復采購的風險。

　　本實用新型的上述技術方案的有益效果如下：采用坑式安裝，節約占地面 積，結構緊湊、布局合理、安裝維修極為方便，機動力消耗小、設備故障率低、 使用壽命長，易于管理，可以循環利用，極大地節約了水資源。
