申請日2014.09.01

　　公開(公告)日2015.06.03

　　IPC分類號C02F3/02; C02F7/00

　　摘要

　　本發明涉及一種防沉積溶氧裝置，其包括：殼體，一側流入原水與氧而另一側則排出溶氧水;板，在上述殼體的內部上下配置地形成一個以上而且各自區劃渦流室;流動孔，形成于上述板的邊緣部分而連通上、下渦流室;誘導管，由下管部與上管部構成，該下管部連通上述流動孔地安裝，該上管部在下管部成為一體地彎曲并且朝板的圓周方向彎曲，從而使得從下渦流室流入的流體在上渦流室沿著上述殼體的內周緣流動。

　　權利要求書

　　1.一種防沉積溶氧裝置，其特征在于，

　　包括：

　　殼體，一側流入原水與氧而另一側則排出溶氧水;

　　板，在上述殼體的內部上下配置地形成一個以上而且各自區劃渦流室;

　　流動孔，形成于上述板的邊緣部分而連通上、下渦流室;

　　誘導管，由下管部與上管部構成，該下管部連通上述流動孔地安裝，該上管部 與下管部成為一體地彎曲并且朝板的圓周方向彎曲，從而使得從下渦流室流入的流 體在上渦流室沿著上述殼體的內周緣流動。

　　2.根據權利要求1所述的防沉積溶氧裝置，其特征在于，

　　在上下配置的板中，下板的流動孔與上板的流動孔為了讓下板的上述誘導管所 吐出的流體沿著流體旋轉方向在小于360度的范圍內流入上板的流動孔而各自形成 于以上、下垂直線為基準而隔離的位置。

　　3.根據權利要求1所述的防沉積溶氧裝置，其特征在于，

　　上述上管外周緣的下端連接上述板。

　　4.一種利用溶氧裝置的污廢水處理裝置，其特征在于，

　　包括：

　　權利要求1到權利要求3之任何一項所述的溶氧裝置;反應槽，接受上述溶氧裝 置所生成的溶氧水。

　　5.一種利用溶氧裝置的污廢水處理裝置，其特征在于，

　　包括：

　　權利要求1到權利要求3之任何一項所述的溶氧裝置;一個以上的復合反應槽， 接受上述溶氧裝置所生成的溶氧水;溶氧水供應部，從上述溶氧裝置向上述復合反 應槽內部供應溶氧水，在上述復合反應槽采取上、下配置而把上述復合反應槽以上、 下方式交替好氧條件或缺氧條件，或者讓該兩者并行。

　　6.根據權利要求5所述的利用溶氧裝置的污廢水處理裝置，其特征在于，

　　在上述復合反應槽配置有上攪拌器及配置在上述上攪拌器下部的下攪拌器。

　　7.根據權利要求5所述的利用溶氧裝置的污廢水處理裝置，其特征在于，

　　上述溶氧水供應部包括：供應管道，連接到上述溶氧裝置;上供應管，在上述 供應管道連接到復合反應槽內部，為上述復合反應槽上部供應溶氧水;下供應管， 為上述復合反應槽下部供應溶氧水。

　　8.根據權利要求7所述的利用溶氧裝置的污廢水處理裝置，其特征在于，

　　上述上供應管及上述下供應管各自包括：本體，各自連接到上述供應管道并且 延伸到上述復合反應槽的上、下部;旋轉吐出管，可旋轉地配置在上述本體末端， 在下行方向形成曲管形狀，末端形成有構成傾斜面的吐出口。

　　說明書

　　防沉積溶氧裝置及利用它的污廢水處理裝置

　　技術領域

　　本發明涉及一種防止異物沉積并且讓溶氧率倍增的溶氧裝置及利用它的污廢 水處理裝置。

　　背景技術

　　污廢水處理裝置設施、水產養殖場、活魚保管市場之類的高密度水質環境需要 一種能夠往水中有效供應溶解氧的技術。

　　為此，本申請人提出的大韓民國專利注冊第10-0881868號的技術揭示了一種把 第二流體溶解到第一流體內生成溶解水的溶解裝置，該裝置包括：第一供應管，供 應第一流體;第二供應管，供應第二流體;渦流誘導殼體housing，與上述第一供應 管及上述第二供應管連通，上部開放而下部閉塞，使得上述第一流體及上述第二流 體朝上述上部移動;板，封閉上述渦流誘導殼體的內部并且形成多個開口;多個渦 流誘導管，安裝在上述板的開口，讓上述第一流體及上述第二流體流動到上述渦流 誘導殼體的上部，為了讓上述第一流體及上述第二流體的出口互相面對而成雙排 列;及滯留池，一側形成有讓上述第一流體溶解于上述第二流體后形成的溶解液流 出的出口，呈包裹上述渦流誘導殼體的形狀，從上述渦流誘導殼體的開放的上部到 上述出口為止導引上述溶解液。

　　上述技術中為了讓出口互相面對而成雙排列的渦流誘導管不僅能夠形成渦流， 還能通過渦流之間的碰撞提高溶氧率，但成雙排列的渦流誘導管卻會讓頭發之類的 異物沉積，渦流之間的碰撞導致異物之間的群集化而使得群集物flock沉積在渦流誘 導管及裝置。而且，雖然起初預期渦流之間的碰撞將提高溶氧率，但渦流之間的碰 撞部分雖然由于壓力升高而得以提高溶氧率，但其外部部分卻發生浮壓而發生細微 氣泡溶解的氧被排出，因此有時反而使得溶氧率下降。

　　先前技術文獻

　　專利文獻

　　大韓民國專利注冊第10-0881868號

　　發明內容

　　解決的技術課題

　　因此，本發明需要解決的課題是提供一種溶氧裝置及利用它的污廢水處理裝 置，該裝置既能控制異物沉積及群集化，還能讓溶氧率倍增。

　　解決課題的技術方案

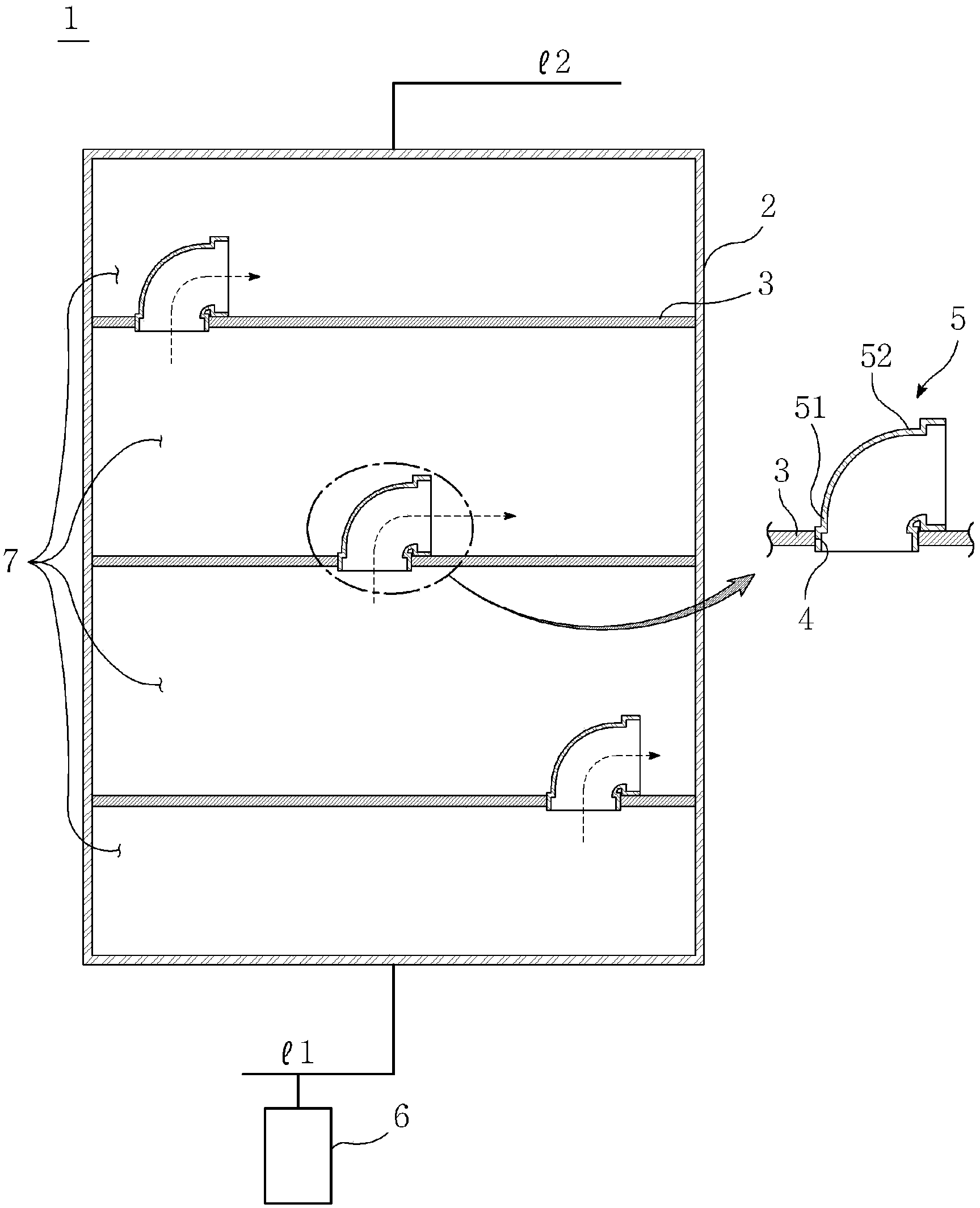

　　本發明的溶氧裝置包括：殼體casing，一側流入原水與氧而另一側則排出溶氧 水;板，在上述殼體的內部上下配置地形成一個以上而且各自區劃渦流室;流動孔， 形成于上述板的邊緣部分而連通上、下渦流室;誘導管，由下管部與上管部構成， 該下管部連通上述流動孔地安裝，該上管部在下管部成為一體地彎曲并且朝板的圓 周方向彎曲，從而使得從下渦流室流入的流體在上渦流室沿著上述殼體的內周緣流 動。

　　而且，本發明包括一種利用上述溶氧裝置的污廢水處理裝置。

　　有益效果

　　如前所述，本發明的溶氧裝置能夠誘導渦流形成并且防止渦流的流體之間碰 撞，從而得以防止異物的群集化及沉積，還能倍增溶氧率。

　　而且，本發明的污廢水處理裝置能夠選擇性地運轉好氧或缺氧條件，也能兩者 并用地運轉，因此解除了場所的制約并且能夠靈活地對應于負荷之變動。
