申請日2014.09.01
公開(公告)日2015.04.15
IPC分類號G05B19/418
摘要

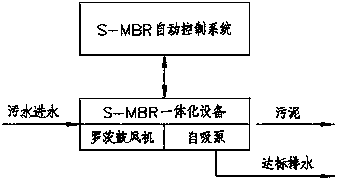

本實用新型公開了一種S-MBR一體化污水處理設備自動控制系統，該控制系統包括：PLC控制器、上位機、變頻器、污水參數測量系統、電動球閥、設備狀態測量系統。該控制系統通過所述的污水參數測量系統把污水參數反饋給所述的PLC控制器，并與PLC控制器中設定的控制參數進行比較和邏輯運算，PLC控制器發出控制信號，驅動所述變頻器去控制S-MBR相關設備工作，同時控制所述的電動球閥打開或關閉，達到精確控制空氣與污水的接觸量和停留時間目的，從而實現S-MBR處理污水的最優化參數自動控制，保證了污水處理的質量。操作人性化，直觀化。
權利要求書
1.一種S-MBR一體化污水處理設備自動控制系統,其特征在于，包括：
-PLC控制器,根據上位機設定的控制參數與實時采集到污水和設備運行相關參數進行對比和邏輯運算，產生控制信號驅動變頻器去控制S-MBR的鼓風機和自吸泵運行，同時控制電動球閥打開或關閉，精確控制空氣與污水的接觸量和停留時間，并把實時采集的信號通過觸摸屏顯示;
-與所述PLC控制器連接、提供一個人機界面用來設定控制參數和實時顯示整個污水處理情況和設備運行狀態的上位機;
-接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到S-MBR中風機或自吸泵上的變頻器;
-接到所述PLC控制器上、把S-MBR處理污水過程中的污水參數反饋給PLC控制器的污水測量系統;
-與所述PLC控制器連接、通過打開和關閉控制污水加注到S-MBR中反應倉內的電動球閥;
-接到所述PLC控制器上、把S-MBR處理污水過程中各種設備狀態反饋給PLC控制器的設備狀態測量系統。
2.根據權利要求1所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于，所述上位機可以為計算機或觸摸屏，上位機通過通訊接口和連線與PLC控制器進行實時數據交換，實時數據交換參數為標準的以太網TCP/IP協議內容，在所述上位機的人機界面上用圖形顯示S-MBR中各種設備運行狀態和用數據顯示污水參數，并設置污水控制參數和S-MBR中冗余設備切換時間的功能。
3.根據權利要求1所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于，所述的變頻器包括：
-接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到羅茨鼓風機A上的第一變頻器;
-接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到羅茨鼓風機B上的第二變頻器;
-接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到自吸泵A的第三變頻器;
-接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到自吸泵B上的第四變頻器。
4.根據權利要求1所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于，所述的污水測量系統包括：
-與所述PLC控制器連接、安裝在S-MBR中反應倉頂部玻璃視鏡前端的浮球液位開關;
-與所述PLC控制器連接、測量S-MBR的總進水管水量的電磁流量計;
-與所述PLC控制器連接、測量S-MBR的排水管水壓的壓力傳感器;
-與所述PLC控制器連接、用于測量S-MBR進出水管水質的水質在線檢測儀。
5.根據權利要求1所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于：所述的設備狀態測量系統是S-MBR中泵、風機處于正常運行、故障、停止?fàn)顟B(tài)信號反饋給PLC控制器，PLC控制器把設備狀態信號實時傳送給上位機，通過上位機的人機界面顯示。
6.根據權利要求3所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于，所述的第一變頻器包括：
-第一變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
-第一變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到羅茨鼓風機A的交流輸入上;
-第一變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
7.根據權利要求3所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于，所述的第二變頻器包括：
-第二變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
-第二變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到羅茨鼓風機B的交流輸入上;
-第二變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
8.根據權利要求3所述的一種S-MBR一體化污水處理設備自動控制系統，其特征在于，所述的第三變頻器包括：
-第三變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
-第三變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到自吸泵A的交流輸入上;
-第三變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
9.根據權利要求3所述的一種S-MBR一體化污水處理設備自動控制系統， 其特征在于，所述的第四變頻器包括：
-第四變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
-第四變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到自吸泵B的交流輸入上;
-第四變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
說明書
一種S-MBR一體化污水處理設備自動控制系統
技術領域
本實用新型涉及廢水處理領域，特別涉及一種S-MBR一體化污水處理設備自動控制系統。
背景技術
隨著水資源不斷被污染導致水資源的緊缺，人們越來越意識到污水回用的重要性，市政及工業廢水深度處理回用已成為解決水資源短缺危機的重要途徑。目前用于污水深度處理回用技術需要多種水處理工藝的合理組合，一般采用預處理+生化法+沉淀+深度處理的工藝流程，根據出水要求，深度處理常用的方法有混凝沉淀、過濾、生物濾池等。各種水處理方法的組合，不僅使工藝流程冗長繁瑣，而且操作控制復雜，對操作人員要求也高。即使采用PLC進行自動控制，也只是對開啟關閉時間、單臺運行狀態等實施監控，整套工程實際使用要求和工況短時間發生變化時不能及時跟蹤調整運行參數，一是造成處理后的水質得不到保證，二是造成能源浪費。
發明內容
本實用新型的目的是為了克服上述現有技術的不足，提供一種S-MBR一體化污水處理設備自動控制系統，本實用新型是采用了信息技術、自動控制技術，通過PLC控制器、上位機、變頻器、污水參數測量系統、電動球閥、設備狀態測量系統等自動化設備，對S-MBR處理污水的運行狀況進行自動檢測并自動調整各設備運行參數，實現對各種工況的最優自動調節，保證了水處理質量同時節能，通過上位機提供的人機界面用來設定控制參數和實時顯示整個污水處理情況，操作過程人性化，直觀化，減少維護使用成本。
本實用新型采用了下述技術方案：一種S-MBR一體化污水處理設備自動控制系統。該系統包括：
PLC控制器,根據觸摸屏設定的控制參數與實時采集到污水和設備運行相關參數進行對比和邏輯運算，產生控制信號驅動變頻器去控制S-MBR的鼓風機和自吸泵運行，同時控制所述的電動球閥打開或關閉，精確控制空氣與污水的接觸量和停留時間，并把實時采集的信號通過觸摸屏顯示;
與所述PLC控制器連接、提供一個人機界面用來設定控制參數和實時顯示整個污水處理情況和設備運行狀態的上位機;
接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到S-MBR中風機或自吸泵上的變頻器;
接到所述PLC控制器上、把S-MBR處理污水過程中的污水參數反饋給PLC控制器的污水測量系統;
與所述PLC控制器連接、通過打開和關閉控制污水加注到S-MBR中反應倉內的電動球閥。
接到所述PLC控制器上、把S-MBR處理污水過程中各種設備狀態反饋給PLC控制器的設備狀態測量系統;
作為優選，上位機可以為計算機或觸摸屏，上位機通過通訊接口和連線與PLC控制器進行實時數據交換，實時數據交換參數為標準的以太網(TCP/IP)協議內容，上位機的人機界面上用圖形顯示S-MBR中各種設備運行狀態和用數據顯示污水參數，并具有設置污水控制參數和S-MBR中冗余設備切換時間的功能;
作為優選，變頻器，包括：
接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到羅茨鼓風機A上的第一變頻器;
接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到羅茨鼓風機B上的第二變頻器。
接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到自吸泵A的第三變頻器。
接受所述PLC控制器輸出的控制信號、產生一個變頻電源、變頻電源主回路輸出連到自吸泵B上的第四變頻器;
作為優選，污水測量系統包括：
與所述PLC控制器連接、安裝在S-MBR中反應倉頂部玻璃視鏡前端的浮球液位開關;
與所述PLC控制器連接、測量S-MBR的總進水管水量的電磁流量計;
與所述PLC控制器連接、測量S-MBR的排水管水壓的壓力傳感器;
與所述PLC控制器連接、用于測量S-MBR進出水管水質的水質在線檢測儀。
作為優選，設備狀態測量系統，把S-MBR中泵、風機等設備處于正常運行、故障、停止等狀態信號反饋給PLC控制器，PLC控制器把設備狀態信號實時傳送給上位機，通過上位機的人機界面顯示;
作為優選，第一變頻器，包括：
第一變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
第一變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到羅茨鼓風機A的交流輸入上;
第一變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
作為優選，第二變頻器包括：
第二變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
第二變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到羅茨鼓風機B的交流輸入上;
第二變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
作為優選，第三變頻器包括：
第三變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
第三變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到自吸泵A的交流輸入上;
第三變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
作為優選， 第四變頻器包括：
第四變頻器控制器，接受所述PLC控制器輸出的控制信號，把控制信號轉換為控制變頻器中變流器件開斷的驅動信號;
第四變頻器主回路，變頻器主回路輸入接到380V電源上，根據控制驅動信號，變頻器輸出一個變頻電源、其主回路輸出連到自吸泵B的交流輸入上;
第四變頻器狀態監控，監測變頻器各種參數并把參數反饋給所述的PLC控制器。
與現有技術相比，具有以下優點：
本實用新型的有益效果是，該自動化控制系統按照S-MBR一體化污水處理設備內污水的質量要求指標，根據實時采集到污水情況和設備運行狀態，對S-MBR及其所需的空氣處理系統進行最佳參數控制，精確控制空氣與污水的接觸量和停留時間，當進水水質發生變化時，PLC控制器將根據設定的參數及時自動調整空氣量和水量，使整套系統處于最佳工作狀態，保證了水處理的質量，同時整個系統也處于最佳節能狀態，通過觸摸屏提供一個人機界面用來設定控制參數和實時顯示整個污水處理情況，操作過程人性化，直觀化。
