申請日2010.07.29

　　公開(公告)日2010.11.24

　　IPC分類號C02F9/14; C02F103/16; C02F1/28; C02F1/78

　　摘要

　　本發明涉及一種冷軋廢水的處理工藝。利用臭氧反應及活性碳過濾處理冷軋廢水的工藝，其特征在于它包括如下步驟：1)通過中和反應、混凝、氣浮、冷卻后的冷軋廢水經第一輸送管進入廢水調節池中;然后通過第一提升泵提升至生物接觸氧化池中;2)經過生物接觸氧化池處理后的出水通過第三輸送管自流進入斜板沉淀池中;3)經過斜板沉淀池處理后的出水自流進入臭氧反應裝置;4)經過臭氧反應裝置后的回流水回流至前端的廢水調節池中;5)臭氧反應裝置中的出水自流進入中間水池中;然后至顆�；钚蕴紴V池中，然后自流進入活性碳纖維濾池中，出水由回用水管送入回用水池中。該工藝處理后的出水水質指標達到CODCr小于15mg/L、油小于0.5mg/L。

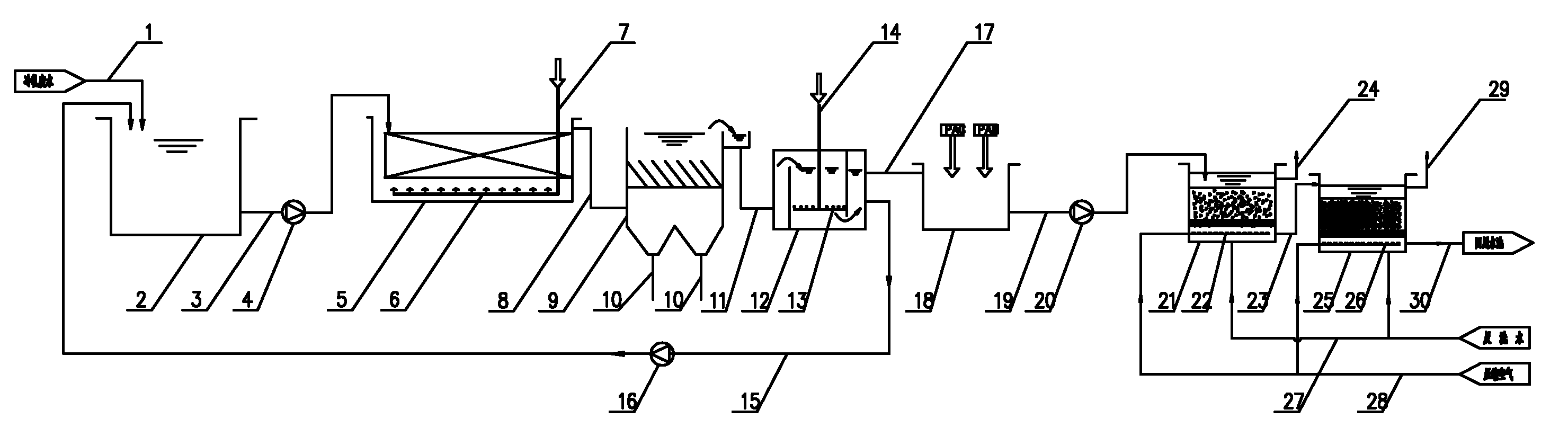

　　摘要附圖



　　權利要求書

　　1.利用臭氧反應及活性碳過濾處理冷軋廢水的工藝，其特征在于它包括如下步驟：

　　1)通過中和反應、混凝、氣浮、冷卻后的冷軋廢水經第一輸送管(1)進入廢水調節池(2)中，在該調節池中停留時間為4～6小時，然后通過第一提升泵(4)提升至生物接觸氧化池(5)中，冷軋廢水中的有機物在生物接觸氧化池中進行降解，廢水在接觸氧化池(5)中停留時間為10～12小時;

　　2)經過生物接觸氧化池(5)處理后的出水通過第三輸送管(8)自流進入斜板沉淀池(9)中，對冷軋廢水中的懸浮物進行沉淀去除，沉淀產生的污泥由排泥管(10)排走;

　　3)經過斜板沉淀池(9)處理后的出水由第四輸送管(11)自流進入臭氧反應裝置(12)中;

　　4)經過臭氧反應裝置后的回流水由廢水回流管(15)及回流泵(16)回流至前端的廢水調節池(2)中;

　　5)臭氧反應裝置(12)的出水回流到調節池的同時，第五輸送管(17)將臭氧氧化后的出水自流進入中間水池(18)中，在中間水池(18)中投加絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺進行絮凝反應形成大的顆粒，聚合氯化鋁的投入量為1～3mg/L，聚丙烯酰胺的投入量為1～3mg/L，反應時間8～10分鐘，然后通過第六輸送管(19)由第二提升泵(20)提升至顆粒活性碳濾池(21)中，然后通過第七輸送管(23)進入活性碳纖維濾池(25)中，活性碳纖維濾池(25)的出水由回用水管(30)送入回用水池中。

　　說明書

　　利用臭氧反應及活性碳過濾處理冷軋廢水的工藝

　　技術領域

　　本發明屬于冶金行業廢水處理技術領域，具體涉及一種冷軋廢水的處理工藝。

　　背景技術

　　冷軋生產過程中將產生大量的廢水。主要分為酸堿廢水、含油及乳化液廢水、平整液廢水。冷軋廢水常規的處理工藝是經過中和、混凝、氣浮、接觸氧化、沉淀、過濾達到廢水排放標準后直接排放，要實現節能減排，必須對這些水進行回收利用，現在廢水回用處理的工藝中常見的是采用超濾和反滲透進行脫鹽處理后作為循環冷卻水回用，反滲透產生的濃水外排。由于常規的預處理工藝出水CODcr含量達50～60mg/L，油含量1～3mg/L，對后面的超濾和反滲透膜的污染比較嚴重，對系統的運行會帶來很大的麻煩，而且反滲透產生的濃水CODcr含量較高，達不到排放要求。因此在進入超濾和反滲透系統之前需要進一步降低出水中CODcr以及油的含量，保證后續處理工藝的正常運行。

　　發明內容

　　本發明的目的在于提供一種利用臭氧反應及活性碳過濾處理冷軋廢水的工藝，該工藝處理后的出水水質指標達到CODCr小于15mg/L、油小于0.5mg/L。

　　為實現上述目的，本發明所采取的技術解決方案是：利用臭氧反應及活性碳過濾處理冷軋廢水的工藝，其特征在于它包括如下步驟：

　　1)通過中和反應、混凝、氣浮、冷卻后的冷軋廢水經第一輸送管1進入廢水調節池2中，在該調節池中停留時間4～6小時，然后通過第一提升泵4提升至生物接觸氧化池5中，冷軋廢水中的有機物在生物接觸氧化池中進行降解，一部分有機物得到去除，廢水在接觸氧化池中停留時間10～12小時;

　　2)經過生物接觸氧化池5處理后的出水通過第三輸送管8自流進入斜板沉淀池9中，對冷軋廢水中的懸浮物進行沉淀去除，沉淀產生的污泥由排泥管10排走;

　　3)經過斜板沉淀池9處理后的出水由第四輸送管11自流進入臭氧反應裝置(或臭氧反應罐、臭氧反應池)12中，利用臭氧的強氧化性將冷軋廢水中難生化物質部分無機化或者降解為可生化物質，將大分子有機物分解為小分子有機物;

　　4)經過臭氧反應裝置后的回流水由廢水回流管15及回流泵16回流至前端的廢水調節池2中，與新進的冷軋廢水混合后由第一提升泵4提升進入生物接觸氧化池5，再經過一次生化作用去除有機物，廢水回流比為100%～200%;

　　5)臭氧反應裝置12的出水回流到調節池的同時，第五輸送管17將臭氧氧化后的出水自流進入中間水池18中，在中間水池18中投加PAC絮凝劑(聚合氯化鋁)和助凝劑PAM(聚丙烯酰胺)進行絮凝反應形成大的顆粒，聚合氯化鋁的投入量為1～3mg/L，聚丙烯酰胺的投入量為1～3mg/L，反應時間8～10分鐘，然后通過第六輸送管19由第二提升泵20提升至顆�；钚蕴紴V池21中，在這里進行有機物及其它懸浮物質的吸附降解去除，然后通過第七輸送管23進入活性碳纖維濾池25中，進一步去除懸浮物以及吸附降解溶解性有機物，活性碳纖維濾池25的出水由回用水管30送入回用水池中。

　　所述的冷軋廢水為冷軋生產過程中產生的廢水。

　　本發明的有益效果是：采用生化-臭氧氧化-生化-活性碳過濾處理工藝，大大降低出水的CODCr，使出水中的CODCr小于15mg/L，油小于0.5mg/L，保證了超濾和反滲透裝置的穩定運行，同時能保證反滲透濃水有機物含量達標排放，使冷軋廢水經處理后實現回用成為可能。該工藝的結構簡單，運行可靠。
