申請日2014.02.14

　　公開(公告)日2014.05.14

　　IPC分類號E03C1/122; E03C1/12

　　摘要

　　本發明公開了一種回收洗浴廢水的沖廁裝置，包括洗浴廢水處理裝置、廢水蓄水裝置、馬桶水箱總成。所述洗浴廢水處理裝置包括過濾網格、漏斗型管路、第一S型管路;所述廢水蓄水裝置包括廢水蓄水水箱、水箱蓋、第二S型管路、水箱自來水進水總成;所述馬桶水箱總成包括馬桶水箱、馬桶自來水進水管、浮子-杠桿開關、馬桶溢水管、沖廁出水管。本裝置是純機械結構，符合節能減排的理念。

　　權利要求書

　　1.一種回收洗浴廢水的沖廁裝置，其特征在于，包括從上到下布置的洗浴廢 水處理裝置、廢水蓄水裝置、馬桶水箱總成;

　　所述洗浴廢水處理裝置包括過濾網格、漏斗型管路和第一S型管路，其中 所述過濾網格設置在所述漏斗型管路的入口處，所述漏斗型管路的出口與所述 第一S型管路的入口相連通;

　　所述廢水蓄水裝置包括廢水蓄水水箱、水箱蓋、第二S型管路、水箱自來 水進水總成，其中所述水箱蓋遮蔽所述廢水蓄水水箱的開口，所述第一S型管 路穿過所述水箱蓋，從而使得所述第一S型管路的出口位于所述廢水蓄水水箱 內部，所述第二S型管路的入口與所述廢水蓄水水箱的底部出水口相連通，所 述水箱自來水進水總成的出水口位于所述廢水蓄水水箱內，入水口與自來水管 相連通;

　　所述馬桶水箱總成包括馬桶水箱、馬桶自來水進水總成、沖廁出水管，其 中所述沖廁出水管與所述馬桶水箱的底部出水口相連通，所述第二S型管路的 出口位于所述馬桶水箱的內部，所述馬桶自來水進水總成與自來水管相連通。

　　2.如權利要求1所述的回收洗浴廢水的沖廁裝置，其特征在于，還包括回收水 溢水管、水箱溢水管及馬桶溢水管，其中所述回收水溢水管的入口與第一S型管 路相連通，出口與下水管道相連通;所述水箱溢水管的入口與所述廢水蓄水水 箱相連通，出口與所述下水管道相連通;所述馬桶溢水管的入口與所述馬桶水 箱相連通，出口與所述下水管道相連通。

　　3.如權利要求1所述的回收洗浴廢水的沖廁裝置，其特征在于，所述過濾網 格為圓盤狀網格結構，與漏斗型管路配合封裝成為一個整體，所述漏斗型管路 內設有中間層結構，且其中放入半透過性材料和吸附性材料。

　　4.如權利要求2所述的回收洗浴廢水的沖廁裝置，其特征在于，所述第一S 型管路上設有第一開關閥和第二開關閥，所述第一開關閥靠近所述第一S型管 路的入口，并所述第一開關閥的水平位置低于所述回收水溢水管的水平位置，所 述第二開關閥靠近所述水箱蓋。

　　5.如權利要求4所述的回收洗浴廢水的沖廁裝置，其特征在于，所述第一S 型管路和/或第二S型管路靠近入口的第一管體彎折處設有沉槽，并在所述沉槽 底部設有排污閥。

　　6.如權利要求2所述的回收洗浴廢水的沖廁裝置，其特征在于，所述廢水蓄 水水箱為一空腔類圓柱結構，且所述第一S型管路的出口設置于所述廢水蓄水 水箱內部邊緣。

　　7.如權利要求6所述的回收洗浴廢水的沖廁裝置，其特征在于，所述第二S 型管路上設有第三開關閥和第四開關閥，所述第三開關閥靠近所述第二S型管 路的入口，并且所述第三開關閥的水平位置低于所述水箱溢水管的水平位置， 所述第四開關閥靠近所述馬桶水箱。

　　8.如權利要求2所述的回收洗浴廢水的沖廁裝置，其特征在于，所述回收水 溢水管的管徑大于或等于所述第一S型管路的管徑。

　　9.如權利要求2所述的回收洗浴廢水的沖廁裝置，其特征在于，所述水箱自 來水進水總成包括自來水進水三通管、浮子-杠桿開關、自來水開關閥;其中所 述自來水進水三通管包含兩路自來水出水管和一路自來水進水管;所述自來水 出水管上分別設有所述自來水開關閥，并且所述兩路自來水出水管中一個與所 述浮子-杠桿開關相連接，所述水箱溢水管的管徑需大于或等于所述第一S型管 路的管徑和所述兩路自來水出水管的管徑的總和。

　　10.如權利要求2所述的回收洗浴廢水的沖廁裝置，其特征在于，所述馬桶溢 水管的管徑大于或等于所述第二S型管路的管徑與馬桶自來水進水管的管徑之 和。

　　說明書

　　回收洗浴廢水的沖廁裝置

　　技術領域

　　本發明涉及一種衛生潔具裝置，特別涉及一種純機械結構的洗浴廢水、自來水 配合使用的節水蓄水沖廁裝置。

　　背景技術

　　主流的沖廁裝置的水源通常與自來水管連通，耗費掉很多干凈的自來水，而 平時在洗浴室沐浴時會產生大量的洗浴廢水，這些可二次利用的廢水(以下簡稱 二次水)因為沒有合適的蓄存裝置而得不到有效利用。為解決這個問題，人們設 計出一些回收廢水的沖廁裝置，其結構就是將馬桶水箱的進水口與一個廢水蓄水 箱的出水口連通，廢水蓄水箱上設有廢水進水口和溢水口，但這類裝置存在一個 共同的缺點，當廢水蓄水箱中的二次水不夠用時，因為馬桶水箱的進水口沒有直 接與自來水管道連通，當需要使用自來水沖廁時，非常不便;另外還有一些設計 是能同時使用自來水、二次水的蓄水裝置，但其結構通常還要包括水泵、電控電 路、電子傳感器等裝置，這類結構成本高、電路布線復雜、安裝不便，維修和維 護不是普通使用者可以掌握和實施的。其他還有一些不足如水道管路布置過于復 雜、二次水和自來水匯流處理不當、蓄水箱與外界大氣交流不暢導致沖水不夠迅 速等。

　　發明內容

　　本發明為解決現有技術的不足提供了一種進水選擇面廣、純機械、無能耗、 自動化回收洗浴廢水、維護和清洗方便的洗浴廢水、自來水配合使用且優先使用 洗浴廢水的的沖廁裝置。

　　本發明的目的是通過下述技術方案來實現的：

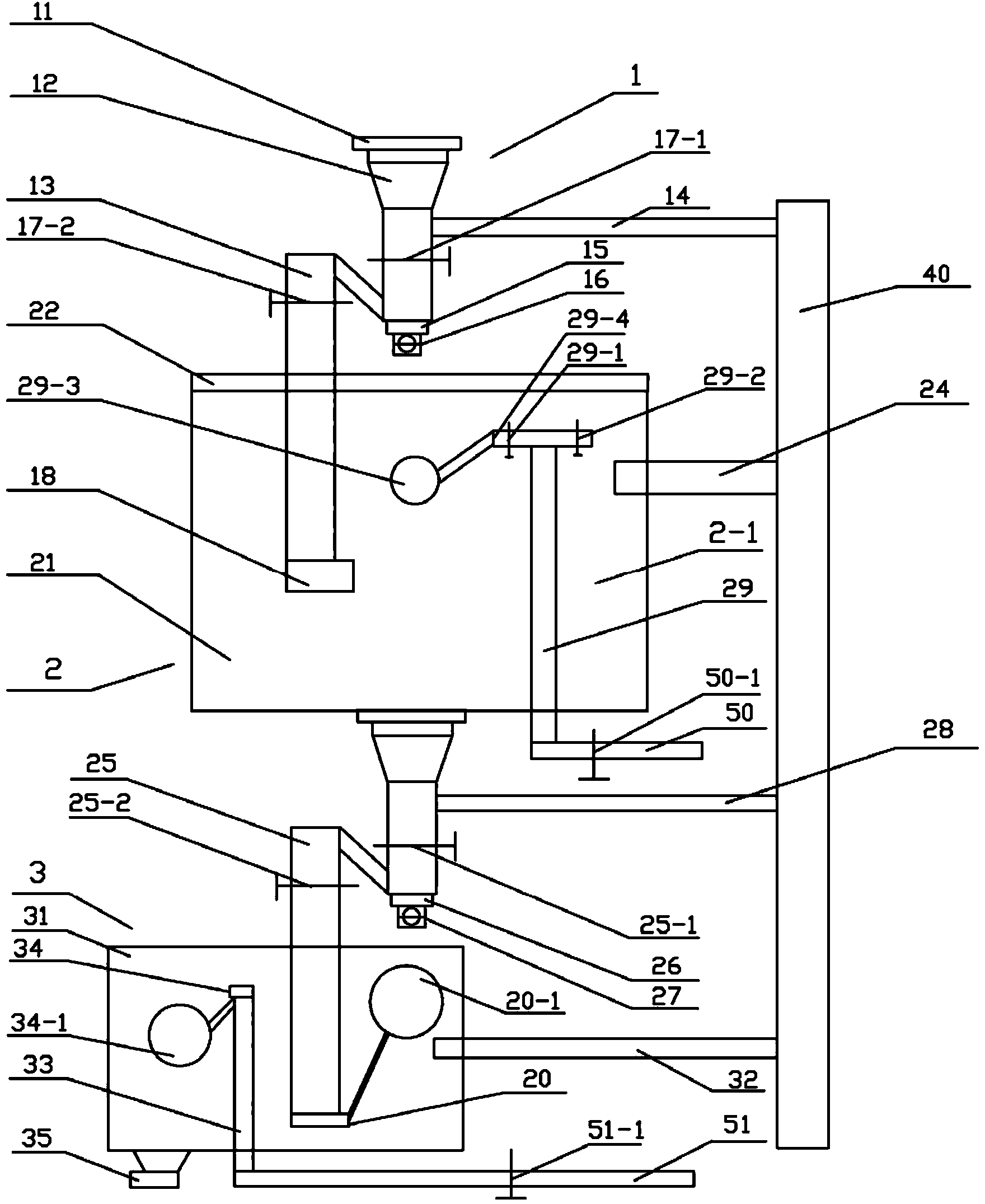

　　一種回收洗浴廢水的沖廁裝置，包括從上到下布置的洗浴廢水處理裝置、廢 水蓄水裝置、馬桶水箱總成。

　　所述洗浴廢水處理裝置包括過濾網格、漏斗型管路和第一S型管路。

　　進一步地，所述過濾網格為圓盤狀網格，可以除去洗澡水中的大顆粒雜質。

　　進一步地，所述漏斗型管路為一個中間層結構，所述中間層結構中放入半透 過性材料，如紗布等用于過濾小顆粒雜質。

　　進一步地，所述漏斗型管路的中間層結構中還放入吸附性材料，如活性炭等 可用于可吸附洗浴廢水中的異味。

　　進一步地，所述第一S型管路為常見倒S結構，優選地，第一S型管路還包括 回收水溢水管、沉槽、排污閥、開關閥，用于進一步沉淀管路中的廢渣。

　　進一步地，所述回收水溢水管設置于第一S型管路上，與下水管道連通;優選 地，所述溢水管設置于靠近洗浴廢水處理裝置一端，且管徑必須大于或等于第一S 型管路的管徑，用于防止第一S型管路中的廢水倒灌，保證廢水蓄水裝置在清洗時 不影響他人正常的洗浴廢水排放，并便于第一S型管路包括沉槽的獨立清洗與維 修。

　　進一步地，所述沉槽設置于第一S型管路靠近入口的第一管體彎折處，用于沉 淀廢水中的不可溶解雜質。

　　進一步地，所述排污閥設置于沉槽下端，便于在清洗S型管路時將沉槽中沉淀 的雜質排出。

　　進一步地，所述開關閥設置于第一S型管路上，當開關閥開啟時，洗浴廢水可 以經過第一S型管路流入廢水蓄水裝置，當開關閥關閉時，洗浴廢水只能通過溢水 管直接流入下水道，優選地，開關閥設置于靠近洗浴廢水處理裝置一端，但處于 溢水管下端，便于第一S型管路包括沉槽的獨立清洗。

　　所述廢水蓄水裝置包括廢水蓄水水箱、水箱蓋、水箱溢水管、第二S型管路、 水箱自來水進水總成。

　　進一步地，所述廢水蓄水水箱為一空腔蓄水容器，優選地，該箱體為一個空 腔圓柱結構或類圓柱結構蓄水容器，配合廢水出水口設置便于箱體內部蓄水形成 渦流，即漩渦型水漩。

　　進一步地，所述廢水出水口設置于廢水蓄水水箱內部的邊緣，優選地，該出 水口非豎直向上或向下設置，可使廢水經廢水出水口進入蓄水水箱時帶動箱體內 部蓄水形成渦流，將水中雜質匯聚于廢水水箱中心底部，而不至于散在箱體底部 其他部分，延長水箱的清洗周期。

　　進一步地，所述水箱蓋為一種密閉罩蓋，用以防止水箱中的異味散發，但罩 蓋形式又便于拆洗廢水蓄水裝置。

　　進一步地，所述水箱溢水管連通廢水蓄水水箱和下水管道，且其管徑大于或 等于廢水出水口管徑與自來水進水總成中的自來水入水口管徑之和，并設置于廢 水蓄水水箱的靠上部位，另一段與下水管道連通，用以防止水箱堵塞或其他特殊 情況時廢水溢出，同時水箱中的氣壓與外界相同，保證出水的迅速與通暢。

　　進一步地，所述第二S型管路位于水箱中下部，為一倒S型結構，其結構類似 于上文所述洗浴廢水處理裝置中的第一S型管路，優選地，還包括沉槽、排污閥、 第二S型管路溢流管、開關閥;同樣地，所述沉槽設置于第二S型管路靠近入口的 第一管體彎折處;所述排污閥設置于沉槽下端;所述第二S型管路溢流管設置于第 二S型管路靠近廢水蓄水水箱一端，但位于開關閥之上;所述開關閥分別設置于靠 近廢水蓄水水箱一端和靠近馬桶水箱一端，當開關閥均開啟時，廢水蓄水水箱與 馬桶水箱連通，廢水可以進入馬桶水箱，當開關閥均關閉時，廢水蓄水水箱中的 廢水被阻斷，無法流入馬桶水箱，便于該段管路和廢水水箱分別獨立清洗與維修。

　　進一步地，所述水箱自來水進水總成包括自來水進水三通管、浮子-杠桿開關、 自來水開關閥;其中所述自來水進水三通管包含兩路自來水出水管和一路自來水 進水管;所述自來水出水管上分別設有自來水開關閥，控制管路開啟與關閉，其 中一路自來水出水管還由浮子-杠桿開關共同控制開關;其中所述浮子-杠桿開關 包括浮子與杠桿結構，該段管路的自來水開關閥通常為開啟，則浮子浮于水的表 面，用于感應水位高低，其高度隨液面高度變化而變化，利用杠桿原理控制自來 水注入水箱，常態為關閉狀態，阻止自來水進入水箱，當洗澡水較少，液面低于 預定水位，浮子高度也相應較低，浮子-杠桿開關變?yōu)殚_啟狀態，補充水箱蓄水量， 這樣既能優先使用洗浴廢水，又在洗浴廢水不足的時自動補充自來水，另外一路 自來水出水管用于整個水箱清洗維修時供應清潔水源。

　　進一步地，所述自來水出水口設置位置高于水箱溢水口，用于防止自來水注 入水箱時管路內部水源遭到污染。

　　所述馬桶水箱總成包括廢水進水口、馬桶水箱、馬桶自來水進水管、浮子- 杠桿開關、馬桶溢水管、沖廁出水管。

　　進一步地，所述馬桶溢水管連通馬桶水箱與下水管道，且其管徑必須大于或 等于廢水進水口口徑與自來水進水管管徑之和，有效防止馬桶水箱中蓄水外溢。

　　進一步地，所述馬桶自來水進水管的出水口設置高于馬桶溢水管的排水口， 防止污染自來水水源。

　　本發明的有益效果是：整套機械系統完全自動化，當廢水蓄水水箱中的水量 過多時，水可以通過溢水管流入下水道，避免水從箱頂溢出;當水箱中水量不夠 時，浮子—杠桿機構可以控制自來水注入蓄水水箱，以保證滿足馬桶水箱對水的 需求;同時，裝置直接采用現有馬桶水箱成熟零件組裝，便于推廣且成本相對較 低。
