申請日2014.02.14

　　公開(公告)日2014.07.16

　　IPC分類號C02F11/12

　　摘要

　　本實用新型提供一種用于電滲透污泥脫水處理設備的復合濾帶，復合濾帶呈環形，包裹在陽極輥筒周圍;復合濾帶包括：聚酯螺旋網、橫向紫銅扁絲和縱向不銹鋼導電帶;橫向紫銅扁絲橫穿聚酯螺旋網中間部位，從距離螺旋網兩側穿出，露出螺旋網兩側紫銅扁絲從陰極環取電;縱向不銹鋼導電帶起輔助縱向勻電作用，結合橫向紫銅扁絲，在陰極、陽極之間形成均布電場。該復合濾帶結構合理，兼?zhèn)溥^濾、導電和傳動多項功能。能夠可靠的為電滲透污泥脫水處理設備電場上電，杜絕了虛接打火現象。脫水生產過程中，設備抗過載能力更強，提高了設備安全性。

　　權利要求書

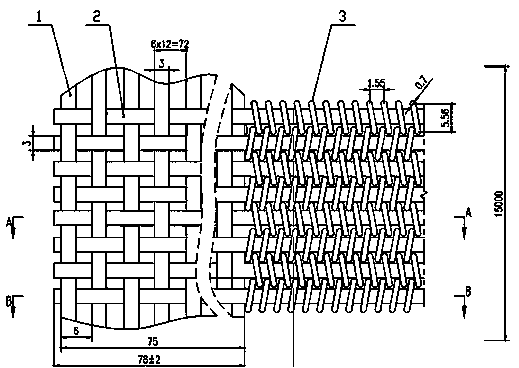

　　1.一種用于電滲透污泥脫水處理設備的復合濾帶，所述的復合濾帶呈環形，包裹在陽極輥筒周圍;其特征在于，所述的復合濾帶包括聚酯螺旋網(3)、橫向紫銅扁絲(2)和縱向不銹鋼導電帶(1);所述的橫向紫銅扁絲(2)橫穿聚酯螺旋網(3)中間部位，從聚酯螺旋網兩側穿出，露出聚酯螺旋網兩側紫銅扁絲從陰極環取電;所述的縱向不銹鋼導電帶(1)起輔助縱向勻電作用，結合橫向紫銅扁絲(2)，在陰極、陽極之間形成均布電場。

　　2.如權利要求1所述的復合濾帶，其特征在于，所述的聚酯螺旋網3寬度為1260mm，經線0.68mm，緯線0.8mm，螺距為6.7mm。

　　3.如權利要求1或2所述的復合濾帶，其特征在于，所述的橫向紫銅扁絲橫(2)斷面為3x0.5 mm2。

　　4.如權利要求1或2所述的復合濾帶，其特征在于，所述的橫向紫銅扁絲(2)從距離螺旋網兩側78mm穿出，在聚酯螺旋網兩側，反折100mm穿回進聚酯螺旋網內;露出螺旋網兩側78mm紫銅扁絲從陰極環取電。

　　5.如權利要求1或2所述的復合濾帶，其特征在于，所述的縱向不銹鋼導電帶橫斷面為3x0.5 mm2，總長2000mm，頂端反折30mm，掛在橫向紫銅扁絲(2)上，相鄰2根縱向扁絲左右間距6mm，上下錯位200mm。

　　說明書

　　一種用于電滲透污泥脫水處理設備的復合濾帶

　　技術領域

　　本實用新型涉及污泥處理設備部件領域，具體涉及一種電滲透污泥脫水處理設備中使用的復合濾帶。

　　背景技術

　　隨著經濟發展，城市污水的產量大幅增加，而隨著污水處理率的提高，伴隨著也產生了大量的剩余污泥。污泥成分復雜，除大量水分(經機械擠壓脫水之后仍高達80%以上)外，還含有有機、無機的各種污染物，未經處理的話會造成新的污染，特別是在城市化水平較高的地區污泥處置問題已經十分突出。而現有的污泥處理技術中，污泥干化技術是目前最刻不容緩需要解決問題，以方便最終焚燒、填埋等處理工藝順利進行。

　　近年來開發的電滲透污泥脫水壓濾機，能夠輕易將含水率80%污泥，處理到60%以下環保填埋標準。電滲透污泥處理設備中，需要設置陽極滾筒與陰極濾網，兩者配合才能實現對污泥進行脫水。

　　如中國專利授權公告號 為CN 101993183 發明名稱為污泥脫水裝置，其中介紹了一種陰極濾網為非金屬螺旋網，非金屬螺旋網22的螺旋筒中穿有多條金屬絲21作為導電體，各金屬絲沿橫向穿過非金屬螺旋網，各金屬絲的兩端均伸出在非金屬螺旋網外，各金屬絲均與電源負極電氣連接。

　　但上述的污泥處理設備中，承擔陰極濾網角色的復合濾帶長期處于高污染環境中，存在載流能力不足、變形接觸不良、陰極虛接打火、故障率高等問題。

　　發明內容

　　基于上述現有技術所存在問題，本實用新型提供一種結構牢固、可靠的電場上電、消除陰極虛接打火、安全性高的復合濾帶。

　　本實用新型的技術方案是：一種用于電滲透污泥脫水處理設備的復合濾帶，復合濾帶呈環形，包裹在陽極輥筒周圍;復合濾帶包括聚酯螺旋網、橫向紫銅扁絲和縱向不銹鋼導電帶;橫向紫銅扁絲橫穿聚酯螺旋網中間部位，從螺旋網兩側穿出，露出螺旋網兩側紫銅扁絲從陰極環取電;縱向不銹鋼導電帶起輔助縱向勻電作用，結合橫向紫銅扁絲，在陰極、陽極之間形成均布電場。

　　上述的聚酯螺旋網寬度為1260mm，經線0.68mm，緯線0.8mm，螺距為6.7mm。

　　上述的橫向紫銅扁絲橫斷面為3x0.5 mm2。

　　上述的橫向紫銅扁絲從距離螺旋網兩側78mm穿出，在聚酯螺旋網兩側，反折100mm穿回進聚酯螺旋網內;露出螺旋網兩側78mm紫銅扁絲從陰極環取電。

　　上述的縱向不銹鋼導電帶橫斷面為3x0.5 mm2，總長2000mm，頂端反折30mm，掛在橫向紫銅扁絲上，相鄰2根縱向扁絲左右間距6mm，上下錯位200mm。

　　有益效果：該復合濾帶結構合理，兼?zhèn)溥^濾、導電和傳動多項功能。能夠可靠的為電滲透污泥脫水處理設備電場上電，杜絕了虛接打火現象。脫水生產過程中，設備抗過載能力更強，提高了設備安全性。
