申請日2014.02.14

　　公開(公告)日2014.08.13

　　IPC分類號B01D33/056

　　摘要

　　本實用新型提供一種電滲透污泥脫水壓濾機濾帶張緊裝置，包括固定在設備機架上的張緊滑軌，左右兩側張緊氣缸經張緊滑座和張緊滑塊立柱推動凸緣導向輥前后運行;齒條固定連接在張緊滑座上并在同步齒輪組左右兩端前后同步運動。該張緊裝置結構對稱牢固，能夠可靠的對電滲透污泥脫水處理設備濾帶進行有效張緊，僅需氣缸伸長0~150mm距離，導電濾帶獲得0~300mm伸長量。并且因為左右同步齒輪齒條嚙合作用，左右氣缸即使延伸量不同，張緊裝置左右機構都能實現同步運行，實現導電濾帶左右同步張緊作業，減少了導電濾帶跑偏現象。

　　權利要求書

　　1.一種電滲透污泥脫水壓濾機濾帶張緊裝置，其特征在于，所述的張緊裝置包括固定在設備機架上的張緊滑軌(2)，左右兩側張緊氣缸(7)經張緊滑座(3)和張緊滑塊立柱(5)推動凸緣導向輥(1)前后運行;齒條(6)固定連接在張緊滑座(3)上，同步齒輪組(8)通過左右兩端齒輪嚙合齒條(6)前后同步運動。

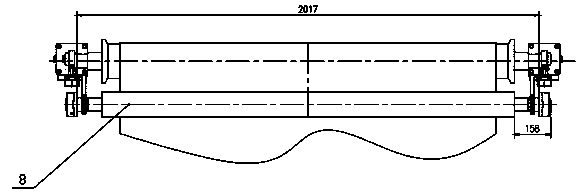

　　2.如權利要求1所述的電滲透污泥脫水壓濾機濾帶張緊裝置，其特征在于，所述同步齒輪組(8)安裝自身帶軸承輥筒機構，包括同步齒輪軸(9)、同步齒輪(10)、座軸承(11);換向膠輥(12);調心滾子軸承(13)和孔用擋圈(14);其中工作時，換向膠輥(12)圍繞同步齒輪軸(9)旋轉，聯合凸緣導向輥(1)帶動導電濾帶換向。

　　3.如權利要求2所述的電滲透污泥脫水壓濾機濾帶張緊裝置，其特征在于，所述輥筒表面包絕緣膠。

　　4.如權利要求3所述的電滲透污泥脫水壓濾機濾帶張緊裝置，其特征在于，所述的絕緣膠厚度為6mm。

　　說明書

　　電滲透污泥脫水壓濾機濾帶張緊裝置

　　技術領域

　　本實用新型涉及一種電滲透污泥脫水處理設備中使用的濾帶，具有地說涉及到濾帶張緊裝置。

　　背景技術

　　近年來開發的電滲透污泥脫水壓濾機，能夠輕易將含水率80%污泥，處理到60%以下環保填埋標準。電滲透污泥處理設備中，需要設置陽極滾筒與陰極濾網，兩者配合才能實現對污泥進行脫水。但現有污泥處理設備中，承擔陰極濾網角色的同步張緊裝置處于高污染環境中，存在濾帶使用后伸長，氣缸張緊調節長度有限，張緊力下降，發生跑偏等問題。

　　發明內容

　　基于上述現有技術所存在問題，本實用新型提供電滲透污泥脫水壓濾機濾帶同步換向張緊裝置，同時減少了導電濾帶跑偏現象。

　　]本實用新型的技術方案是：一種電滲透污泥脫水壓濾機濾帶張緊裝置，包括固定在設備機架上的張緊滑軌，左右兩側張緊氣缸經張緊滑座和張緊滑塊立柱推動凸緣導向輥前后運行;齒條固定連接在張緊滑座上并在同步齒輪組左右兩端前后同步運動。

　　其中同步齒輪組安裝自身帶軸承輥筒機構，輥筒靈活旋轉，聯合凸緣導向輥帶動導電濾帶換向。

　　上述輥筒表面包絕緣膠。

　　上述絕緣膠厚度為6mm。

　　有益效果：該張緊裝置結構對稱牢固，能夠可靠的對電滲透污泥脫水處理設備濾帶進行有效張緊，僅需氣缸伸長0~150mm距離，導電濾帶獲得0~300mm伸長量。并且因為左右同步齒輪齒條嚙合作用，左右氣缸即使延伸量不同，張緊裝置左右機構都能實現同步運行，實現導電濾帶左右同步張緊作業，減少了導電濾帶跑偏現象。
