申請日2010.07.30

　　公開(公告)日2012.02.08

　　IPC分類號E03D1/00; E03C1/12

　　摘要

　　一種日常廢水再利用系統，無需人工費力或者額外耗電，就能將日常洗滌收集好的廢水從地位提升倒高位蓄水池中備用。本發明采用在自來水進水管路與自來水出水管路之間安裝有水輪水泵聯動器，該水輪水泵聯動器內部的水泵葉輪與水輪機葉輪是由同一根軸連接并直接依靠自來水進出壓力差的附帶動能來傳動。本發明的優點是克服了將收集到的廢水從低處提升到高處的繁瑣費力工作，實現了真正意義上的節水而不耗電、不費力。

　　摘要附圖



　　權利要求書

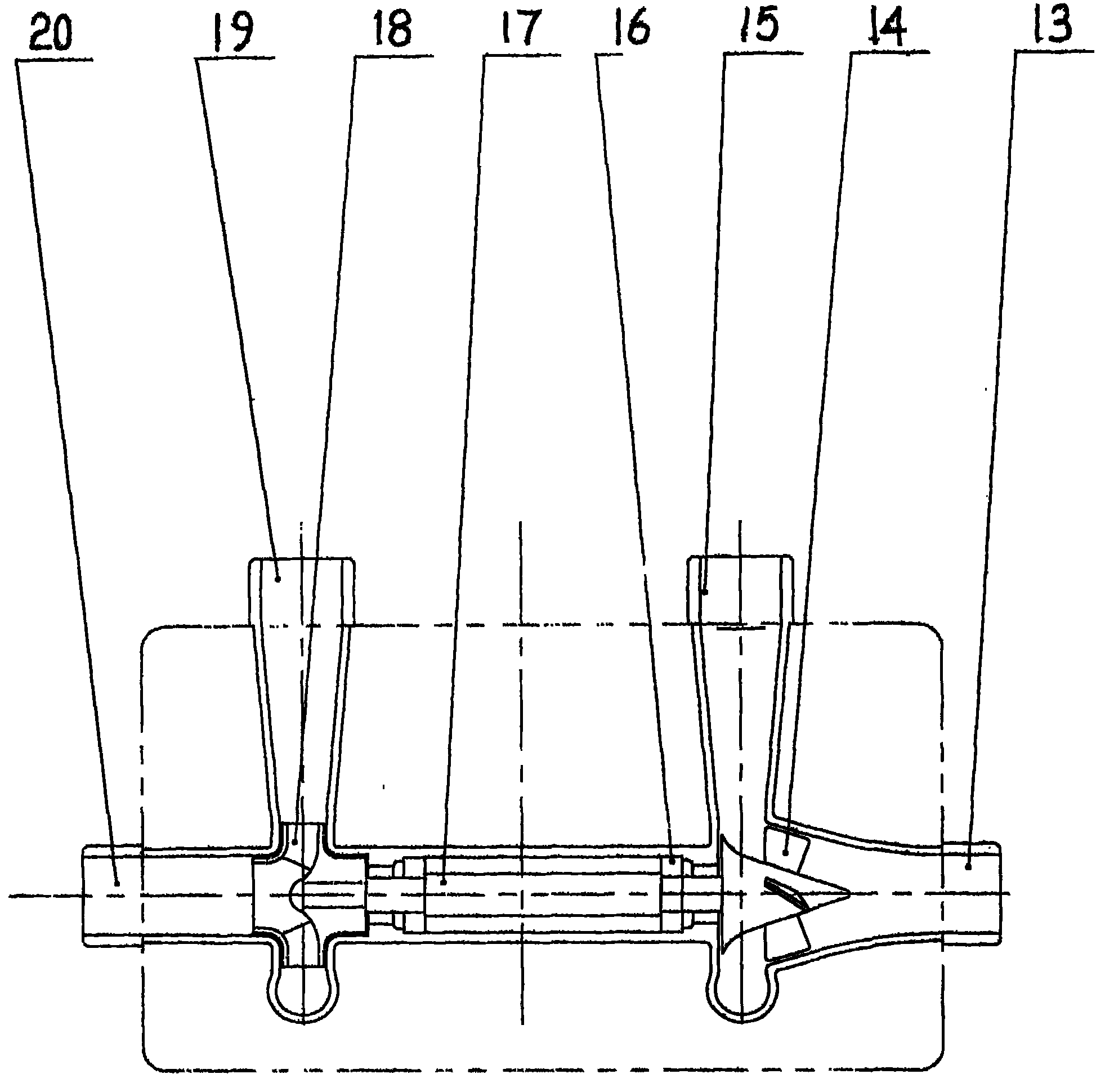

　　1.一種日常廢水再利用系統，它是由自來水進水管路(1)、水輪水泵聯動 器(2)、帶止回閥的提水管路(3)、地面下方廢水收集槽(4)、供給沖水馬 桶用水管路(5)、地面下方廢水收集槽的溢流管路(6)、廢水收集槽的采集 管路(7)、高位蓄水池的溢流管路(8)、高位蓄水池(9)、廢水提水管路(10)、 高位蓄水池的備用進水截止閥(11)、自來水出水管路(12)等所組成，其特 征是：在自來水進水管路(1)與自來水出水管路(12)之間安裝有水輪水泵 聯動器(2)，且該水輪水泵聯動器(2)內部的水泵葉輪(18)與水輪機葉輪 (14)是由同一根聯動軸(17)直接連接的。

　　說明書

　　一種日常廢水再利用系統

　　所屬技術領域

　　本發明涉及一種日常廢水再利用系統，屬于環保節能類技術領域。

　　背景技術

　　節約用水的口號眾所周知，特別是全球提倡低碳生活的今天，據一項不完 全調查統計顯示，在都市居民和辦公場所等日常用水中，沖水馬桶用水被認為 是最浪費的，也是最具備可再節省潛力的項目之一�，F(xiàn)有的各類常見節水辦法 中，最簡單的辦法是將洗滌下來的廢水用空桶裝好以備下次沖刷所用，或?qū)⑾?滌下來的廢水送往高處專門蓄水池中備用，但耗時耗力太遭罪，費時費力還占 地方，早已不適應時代發展要求。用機械設施提升廢水要另外增設水泵，雖節 水但費電，多此一舉，得不償失。

　　發明內容

　　本發明的目的是提供一種日常廢水再利用系統，無需人工費力或者額外耗 電，就能將日常洗滌收集好的廢水從地位提升倒高位蓄水池中備用。

　　本發明采取如下技術方案：由自來水進水管路、水輪水泵聯動器、帶止回 閥的提水管路、地面下方廢水收集槽、供給沖水馬桶用水管路、地面下方廢水 收集槽的溢流管路、廢水收集槽的采集管路、高位蓄水池的溢流管路、高位蓄 水池、廢水提水管路、高位蓄水池的備用進水截止閥、自來水出水管路等所組 成，其特別之處是：在自來水進水管路與自來水出水管路之間安裝有水輪水泵 聯動器，且該水輪水泵聯動器內部的水泵葉輪與水輪機葉輪是由同一根聯動軸 直接連接的。

　　本發明的優點是克服了將收集到的廢水從低處提升到高處的繁瑣費力工 作，實現了真正意義上的節水而不耗電、不費力。
