申請日2010.07.29

　　公開(公告)日2011.02.16

　　IPC分類號C02F9/08; C02F1/32; C02F1/28; C02F1/44; C02F1/78

　　摘要

　　本實用新型公開一種高濁度水處理裝置，由潛污泵、保安過濾器、混合過濾器、沉淀罐、第一級儲水箱、臭氧消毒器、高壓泵，超滲透膜、第二級儲水箱、純水泵、活性炭吸附裝置、樹脂軟化裝置、第三級儲水箱、高壓泵、反滲透膜、紫外線消毒器、純凈水箱依次連接而成。本實用新型改成在潛污泵前加入混凝劑，通過潛污泵的葉片強烈攪拌，使混凝劑與高濁水瞬間混合均勻，濁水中的膠體顆粒迅速脫穩，相互凝聚形成大的絮體，在沉淀罐中沉淀下來，減少了旋轉器處理工序，提高了處理效率，可將高濁度水轉為可供生活飲用的水，各處理階段組合在一個箱體中，占地面積小，可以隨運輸工具自由轉移使用，對于農村、遠離城市供水區域的工礦企業、洪災發生地等水源差、建設水處理站又不劃算的地區非常實用。

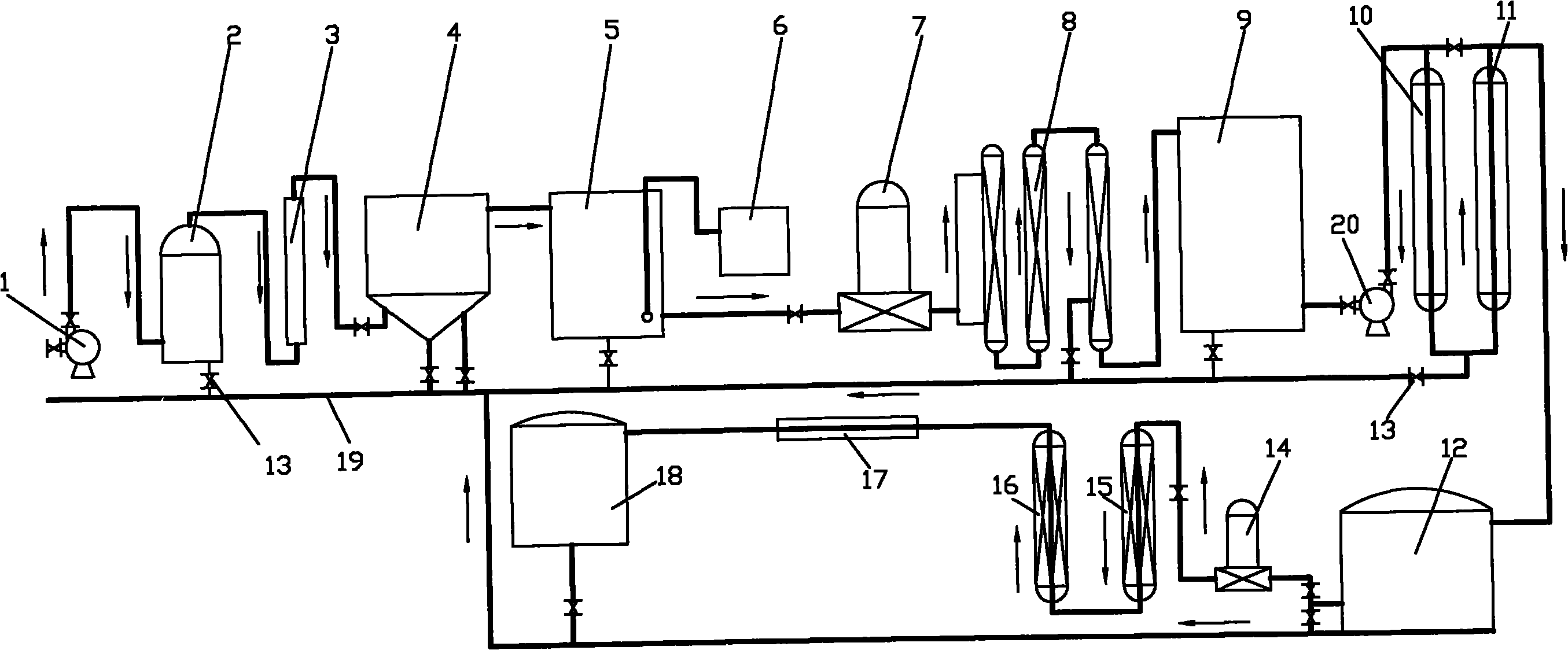

　　摘要附圖



　　權利要求書

　　1.一種高濁度水處理裝置，包括有過濾器、滲透膜、儲水箱、活性炭吸附裝置、樹脂吸附裝置、消毒器以及輸送泵、連接管道和閥門，其特征在于：由潛污泵、保安過濾器、混合過濾器、沉淀罐、第一級儲水箱、臭氧消毒器、高壓泵，超滲透膜、第二級儲水箱、純水泵、活性炭吸附裝置、樹脂軟化裝置、第三級儲水箱、高壓泵、反滲透膜、紫外線消毒器、純凈水箱依次連接而成;在混合過濾器與沉淀罐連接管道上安裝有閥門，第一級儲水箱與高壓泵連接管道上安裝有閥門，第二級儲水箱與純水泵連接管道上安裝有閥門，純水泵與活性炭吸附裝置連接管道上安裝有閥門，活性炭吸附裝置與樹脂軟化裝置上部連接管道上安裝有閥門，第三級儲水箱與高壓泵連接管道上安裝有閥門，高壓泵與反滲透膜連接管道上安裝有閥門;保安過濾器、沉淀罐、第一級儲水箱、超滲透膜、第二級儲水箱、活性炭吸附裝置、樹脂軟化裝置、第三級儲水箱、純凈水箱底部設有帶閥門的連接管與排出水管道連接。

　　說明書

　　高濁度水處理裝置

　　所屬技術領域

　　本實用新型涉及一種水處理裝置，具體涉及高濁度水的處理裝置。

　　背景技術

　　在中國專利公布的專利號為00225304.6的《高濁度水處理裝置》，由水泵、沉淀罐、反應罐、樹脂軟化裝置、活性炭吸附裝置、過濾裝置、第一級清水儲箱、Ro反滲透膜處理裝置、第二級清水儲箱、第三級清水儲箱和臭氧消毒器、紫外線消毒器和精濾裝置用管道順序串連而成。這種水處理裝置可對濁水進行處理，轉為可供生活飲用的水，各處理階段組合在一個箱體中，占地面積小，可以隨運輸工具自由轉移使用，對于一些農村、遠離城市供水區域的部分工礦企業、洪災發生地等水源差、建設水處理站又不劃算的地區非常實用。

　　但其存在以下缺陷：

　　1、由于旋轉器對混凝藥劑和高濁度水的混合很不均勻，嚴重影響沉淀效果，不利于后續處理。

　　2、高濁度水未經充分過濾就送入活性炭吸附裝置、樹脂軟化裝置、Ro反滲透膜裝置進行處理，增加了裝置使用成本，對濁水的處理效果不高。

　　3、現有技術的臭氧消毒器在第三級清水儲箱后，臭氧難以有效發揮，而使處理的水存有異味。

　　發明內容

　　本實用新型的目的在于一種針對上述高濁度水處理裝置的改進型高濁度水處理裝置，裝置對混凝藥劑和高濁度水的混合更均勻，制造成本更低。

　　為了達到上述目的，本實用新型具體處理濁水的結構是：

　　由潛污泵、保安過濾器、混合過濾器、沉淀罐、第一級儲水箱、臭氧消毒器、高壓泵，超滲透膜、第二級儲水箱、純水泵、活性炭吸附裝置、樹脂軟化裝置、第三級儲水箱、高壓泵、反滲透膜、紫外線消毒器、純凈水箱依次連接而成。在混合過濾器與沉淀罐連接管道上安裝有閥門，第一級儲水箱與高壓泵連接管道上安裝有閥門，第二級儲水箱與純水泵連接管道上安裝有閥門，純水泵與活性炭吸附裝置連接管道上安裝有閥門，活性炭吸附裝置與樹脂軟化裝置上部連接管道上安裝有閥門，第三級儲水箱與高壓泵連接管道上安裝有閥門，高壓泵與反滲透膜連接管道上安裝有閥門。其中保安過濾器、沉淀罐、第一級儲水箱、超滲透膜、第二級儲水箱、活性炭吸附裝置、樹脂軟化裝置、第三級儲水箱、純凈水箱底部設有帶閥門的連接管與排出水管道連接。

　　本實用新型與上述高濁度水處理裝置相比，具有如下實施效果：

　　1、取消了原高濁度水處理裝置中的旋轉器，改成在潛污泵前加入混凝劑，通過潛污泵的葉片強烈攪拌，使混凝劑與高濁度水瞬間混合均勻，濁水中的膠體顆粒迅速脫穩，進而相互凝聚形成大的絮體，在沉淀罐中沉淀下來，減少了旋轉器處理工序，提高了處理效率。

　　2、調整了高濁度水處理流程。原處理裝置高濁度水初步過濾后就送入樹脂軟化裝置、活性炭吸附裝置、反滲透膜裝置等進行處理;本處理裝置經充分過濾凈化后才送入樹脂軟化裝置、活性炭吸附裝置、反滲透膜裝置等進行處理，減輕了凈化成本，延長了樹脂軟化裝置、活性炭吸附裝置、反滲透膜裝置使用周期。

　　3、提高了出水質量。本使用新型在第一級儲水箱后就設置臭氧消毒器，再經過后續處理，臭氧得以有效發揮，處理后的水不存有異味。
