申請日2010.07.29
公開(公告)日2011.03.23
IPC分類號C02F3/30; C02F9/14
摘要
本實用新型涉及一種具有防控活性污泥膨脹功能的氧化溝系統，包括厭氧區，其特征在于厭氧區的第一輸入端與系統進水端連通，厭氧區的第二輸入端與預缺氧區的輸出端連通，厭氧區的輸出端與氧化溝的輸入端連通，氧化溝的輸出端通過氧化溝出流通道與二沉池的輸入端連通，二沉池上部設有出水口，二沉池底部設有出泥端，二沉池的出水口與系統出水端連通，二沉池的出泥端通過污泥回流管道與預濃縮池的輸入端連通，預濃縮池底部設有污泥輸出端，該污泥輸出端通過污泥管道與預缺氧區的輸入端連通。本實用新型的優點在于不僅能夠在系統內維持高污泥濃度，顯著提高污染物去除速率，而且可以有效防控氧化溝常見的活性污泥膨脹難題。

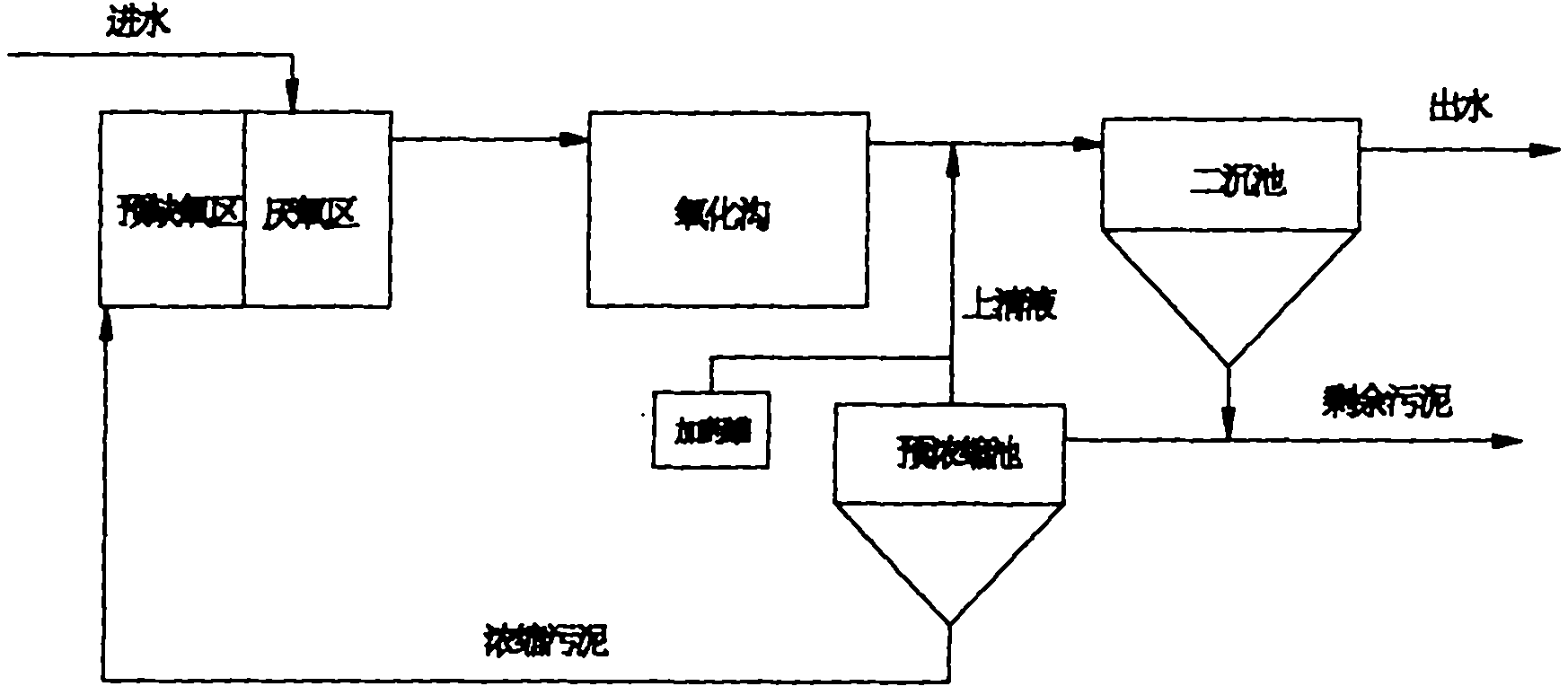

摘要附圖
權利要求書
1.一種具有防控活性污泥膨脹功能的氧化溝系統，包括厭氧區，其特征在于厭氧區的第一輸入端與系統進水端連通，厭氧區的第二輸入端與預缺氧區的輸出端連通，厭氧區的輸出端與氧化溝的輸入端連通，氧化溝的輸出端通過氧化溝出流通道與二沉池的輸入端連通，二沉池上部設有出水口，二沉池底部設有出泥端，二沉池的出水口與系統出水端連通，二沉池的出泥端通過污泥回流管道與預濃縮池的輸入端連通，預濃縮池底部設有污泥輸出端，該污泥輸出端通過污泥管道與預缺氧區的輸入端連通。
2.根據權利1所要求的氧化溝系統，其特征在于預濃縮池的上部設有上清液出液端，該上清液出液端通過上清液輸送管連通至氧化溝出流通道。
3.根據權利1所要求的氧化溝系統，其特征在于二沉池的出泥端還通過排泥管道與系統出泥端連通。
4.根據權利1所要求的氧化溝系統，其特征在于上清液輸送管設置加藥口與加藥罐連接。
說明書
一種具有防控活性污泥膨脹功能的氧化溝系統
技術領域
本實用新型屬環保技術領域，具體涉及一種具有防控活性污泥膨脹功能的氧化溝系統。
背景技術
氧化溝(Oxidation Ditch，OD)為循環混合式曝氣池或稱循環混合式活性污泥法，最早是由荷蘭國立衛生研究所(TND)的A·Pasveer教授實用新型的。自1954年出現以來，氧化溝技術在國內外得到了廣泛的研究與發展。20世紀60年代開始，氧化溝在北美、歐洲、南非等地得到了迅速的推廣和應用，而國內也在20世紀80年代開始逐步建造了一批采用氧化溝工藝的污水處理廠。
氧化溝工藝具有操作單元少、耐沖擊負荷、污泥產泥率低、適用范圍廣和良好的脫氮功能等優勢，因此得到了迅速的發展。例如1967年出現了Carrousel氧化溝，1970年的Orbal氧化溝，1993年出現的Carrousel2000型氧化溝以及1999年的Carrousel3000型氧化溝等;其水流形式也從常規的水平循環流到近年研究的垂直方向循環流。
氧化溝一般為環形渠道，平面多為橢圓或圓形，總長可達幾十米甚至更長，這使得氧化溝具有獨特的水力和功能特性。例如氧化溝內的流態是完全混合的，因?yàn)槲鬯跍蟽?nèi)做幾十甚至上百次的循環，使污水得到完全混合，但是它又具有某些推流的特征，這是因?yàn)檠趸瘻蟽?nèi)存在明顯的溶解氧梯度，使得硝化反硝化得以完成，甚至存在同時硝化反硝化的情況。
我國目前已建成數百座氧化溝污水處理廠，在實際的建設和運行過程中發現氧化溝存在以下問題。
(1)占地
氧化溝實際上是一種循環延時曝氣法，污水在溝中停留時間較長、污泥的有機負荷和容積負荷低，因此氧化溝占地面積較常規活性污泥法大。在污水處理量日益增加，污水排放標準逐漸提高，而土地價格逐年上漲的現實情況下，氧化溝活性污泥法占地面積較大的缺點已成為其更廣泛應用的一個主要限制因素，如何減小氧化溝占地面積已成為氧化溝技術應用中亟待解決的問題之一。
(2)活性污泥膨脹
氧化溝活性污泥法污泥沉降性能變差的最直接影響就是出水水質變差，達不到排放標準要求。污泥膨脹指污泥沉降性能變差使二沉池的出水懸浮物濃度升高，水質變差的現象。污泥膨脹有絲狀菌污泥膨脹和非絲狀細菌污泥膨脹兩種類型。前者是在廢水中的碳水化合物較多，N、P含量不平衡，污泥負荷過高，溶解氧不足等情況下發生的膨脹;后者主要發生在水溫較低而污泥負荷較高的廢水中，微生物吸取大量營養物質又不能及時代謝，積蓄起大量高黏性多糖物質，使得污泥沉降性能惡化。
(3)除磷
傳統氧化溝活性污泥法中，由于溝內溶解氧分布不均勻，使溝中產生交替的好氧區和缺氧區，在同一溝中實現有機物和總氮的去除。但由于溝內沒有嚴格的厭氧區，并且好氧和缺氧區的劃分也沒有明顯的界限，因此，傳統氧化溝活性污泥法的除磷效果很差。目前主要通過在氧化溝外設置獨立的厭氧區強化工藝的除磷能力，但是由于我國污水處理廠進水的CODcr濃度低，反硝化不充分，導致回流污泥中的硝酸鹽濃度偏高，影響聚磷菌的釋磷過程，限制了系統的生物強化除磷能力。
實用新型內容
本實用新型的一個目的在于提供一種具有防控活性污泥膨脹功能的氧化溝系統，能解決目前氧化溝占地面積偏大，絲狀菌引發的活性污泥膨脹和除磷效果不穩定的問題。
為了實現這一目的，本實用新型的技術方案為：一種具有防控活性污泥膨脹功能的氧化溝系統，包括厭氧區，其特征在于厭氧區的第一輸入端與系統進水端連通，厭氧區的第二輸入端與預缺氧區的輸出端連通，厭氧區的輸出端與氧化溝的輸入端連通，氧化溝的輸出端通過氧化溝出流通道與二沉池的輸入端連通，二沉池上部設有出水口，二沉池底部設有出泥端，二沉池的出水口與系統出水端連通，二沉池的出泥端通過污泥回流管道與預濃縮池的輸入端連通，預濃縮池底部設有污泥輸出端，該污泥輸出端通過污泥管道與預缺氧區的輸入端連通。預濃縮池的上部設有上清液出液端，該上清液出液端通過上清液輸送管連通至氧化溝出流通道。二沉池的出泥端還通過排泥管道與系統出泥端連通。上清液輸送管設置加藥口與加藥罐連接。
本實用新型建設費用省、運行能耗低、出水水質好，能解決目前氧化溝占地面積偏大，絲狀菌引發的活性污泥膨脹和除磷效果不穩定的問題，能夠?qū)ξ鬯幚眍I(lǐng)域節能減排目標的實現提供技術支撐。本實用新型的優點在于不僅能夠在系統內維持高污泥濃度，顯著提高污染物去除速率，而且可以有效防控氧化溝常見的活性污泥膨脹難題。
