申請日2014.02.14

　　公開(公告)日2015.01.28

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種高濃度含PVA退漿廢水的處理方法和裝置，包括廢水調節池、混凝沉淀池、鹽析池、高級氧化反應沉淀池、隔板式缺氧厭氧反應池、好氧池和二沉池;混凝沉淀池、鹽析池和高級氧化反應沉淀池包括混合攪拌區和沉淀區，隔板式缺氧厭氧反應池包括通過擋流板分隔成的兼氧段、缺氧段和厭氧段;廢水經調節池調節水量和pH值，然后進入混凝沉淀池與混凝劑混合反應，進入鹽析池進行鹽析反應，在高級氧化反應沉淀池里污染物被氧化分解，再進入隔板式缺氧厭氧反應池、好氧池進行缺氧、厭氧和好氧反應，經沉淀后達標排放;本發明結構簡單，制造成本較低，具有非常好的處理效果。

　　權利要求書

　　1.一種高濃度含PVA退漿廢水處理裝置，包括廢水調節池、混凝沉淀池(2)、 鹽析池(3)、高級氧化反應沉淀池(4)、隔板式缺氧厭氧反應池(5)、好氧池 (6)和二沉池;

　　所述的廢水調節池包括進水管、pH值測控裝置和出水管，用于調節退漿廢 水的pH值、水質和水量;

　　所述的混凝沉淀池(2)包括混合攪拌區(2-1)和沉淀區(2-2)，混合攪 拌區底部設有廢水進水管(2-3)，中上部設有藥液添加系統(2-4)，在攪拌區 中部設置有攪拌裝置(2-5);所述沉淀區內設有擋板(2-6)，該擋板與沉淀池 的內壁形成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有三相分離器 (2-7)，沉淀區的出口上部設有溢水堰(2-8)，沉淀區底部設計成錐形結構， 在沉淀區底部設置有沉淀物排放閥(2-9);

　　所述的鹽析池(3)包括混合攪拌區(3-1)和沉淀區(3-2)，混合攪拌區 底部設有廢水進水管(3-3)，中上部設有藥液添加系統(3-4)，在攪拌區中部 設置有攪拌裝置(3-5);所述沉淀區內設有擋板(3-6)，該擋板與沉淀池的內 壁形成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有三相分離器 (3-7)，沉淀區的出口上部設有溢水堰(3-8)，沉淀區底部設計成錐形結構， 在沉淀區底部設置有沉淀物排放閥(3-9);

　　所述的高級氧化反應沉淀池(4)包括混合攪拌區(4-1)和沉淀區(4-2)， 混合攪拌區底部設有廢水進水管(4-3)，中上部設有用于添加過氧化氫、亞鐵 鹽的藥液添加系統(4-4)，在攪拌區中部設置有攪拌裝置(4-5);所述沉淀區 內設有擋板(4-6)，該擋板與沉淀池的內壁形成作為廢水進入沉淀區的廢水流 道，沉淀區的出口處設有三相分離器(4-7)，沉淀區的出口上部設有溢水堰 (4-8)，沉淀區底部設計成錐形結構，在沉淀區底部設置有沉淀物排放閥(4-9);

　　所述隔板式缺氧厭氧反應池(5)包括通過擋流板(5-1)分隔成的兼氧段 (5-2)、缺氧段(5-3)和厭氧段(5-4)，所述兼氧段(5-2)首端設有用于供 入廢水的進水管(5-5)，兼氧段(5-2)末端與缺氧段(5-3)首端連通，缺氧 段(5-3)末端與厭氧段(5-4)首端連通，厭氧段(5-4)末端設有三相分離器 (5-6)和溢水堰(5-7)，溢水堰(5-7)連接出水管，厭氧段(5-4)底部設計 成錐形結構，錐形結構連接污泥排放閥(5-8);所述隔板式缺氧厭氧反應池(5) 的上蓋(5-9)上設有甲烷等廢氣集氣管(5-10);

　　所述好氧池(6)內中下部設置進水管(6-1)，所述進水管(6-1)下部設 有布水三角錐(6-2);所述布水三角錐(6-2)下部設有曝氣調控系統(6-3)， 所述曝氣調控系統(6-3)包括曝氣盤、鼓風機和溶解氧測量調控裝置，進一步 的，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤;所述曝氣盤通過曝氣管 連接鼓風機，鼓風機設置在好氧池外，好氧池的上部、廢水水面下設置溶解氧 測量調控裝置，所述溶解氧測量調控裝置根據氧容量調控鼓風機工作;出口處 布設有溢流堰(6-4)。

　　2.一種采用如權利要求1所述的高濃度含PVA退漿廢水處理裝置進行廢水 處理的方法，具有如下步驟：

　�、俑邼舛群琍VA退漿廢水通過進水管進入廢水調節池調節pH值、水質和水 量;

　�、谡{(diào)節后的水通過混凝沉淀池(2)混合攪拌區(2-1)底部的進水管(2-3) 進入混凝沉淀池(2)，與來自藥液添加系統(2-4)的聚硅酸硫酸鋁藥液混合， 利用設置在攪拌區中部的攪拌裝置(2-5)進行攪拌;混合后的廢水進入沉淀區 (2-2)的廢水流道，沉淀區的三相分離器(2-7)實現泥水分離;污泥在重力 的作用下下沉到沉淀區(2-2)的下部，通過底部的沉淀物排放閥(2-9)排出; 廢水通過溢水堰(2-8)、出水管和連接管連通鹽析池(3)的進水管(3-3);

　　進一步的，混凝沉淀?xiàng)l件為：pH在5～10之間，反應溫度為20～40℃之間， 沉淀時間為40～60min，混凝劑聚硅酸硫酸鋁的投加量根據廢水水質情況實驗確 定;

　�、蹚U水通過鹽析池(3)混合攪拌區底部的進水管(3-3)進入鹽析池(3)， 與來自藥液添加系統的藥液混合，利用設置在攪拌區中部的攪拌裝置(3-5)進 行攪拌;廢水在沉淀區(3-2)進行鹽析反應，沉淀區的三相分離器(3-7)實 現泥水分離;PVA等沉淀物在重力的作用下下沉到沉淀區(3-2)的下部，通過 底部的沉淀物排放閥(3-9)排出并回收;廢水通過溢水堰(3-8)、出水管和連 接管連通高級氧化反應沉淀池(4)的進水管(4-3);

　　進一步的，鹽析反應條件為：溫度40～50℃，pH在8.0～9.5之間，反應時間 為30min;藥液添加系統添加的藥液為：硼砂、硫酸鈉和硫酸鋁，投加量根據 廢水水質情況實驗確定;

　�、茺}析沉淀后的水通過高級氧化反應沉淀池(4)混合攪拌區(4-1)底部 的進水管(4-3)進入高級氧化反應沉淀池(4)，與來自藥液添加系統(4-4) 的過氧化氫、亞鐵鹽的藥液混合，利用設置在攪拌區中部的攪拌裝置(4-5)進 行攪拌;過氧化氫、亞鐵鹽反應產生大量活潑的羥基自由基，破壞廢水中污染 物的結構，廢水中的污染物被氧化分解，氧化分解后的廢水進入沉淀區(4-2) 的廢水流道，沉淀區的三相分離器(4-7)實現泥水分離;

　　進一步的，過氧化氫和亞鐵鹽藥液的投加量根據廢水水質情況實驗確定;

　�、菸勰嘣谥亓Φ淖饔孟孪鲁恋礁呒�(jí)氧化反應沉淀池(4)沉淀區(4-2)的 下部，通過底部的沉淀物排放閥(4-9)排出;廢水通過溢水堰(4-8)、出水管 和連接管連通隔板式缺氧厭氧反應池(5)的進水管(5-5);

　�、迯U水通過隔板式缺氧厭氧反應池(5)兼氧段(5-2)的進水管(5-5)進 入隔板式缺氧厭氧反應池(5)的下部;廢水進入反應池后沿?fù)趿靼?5-1)上 下前進，依次通過兼氧段(5-2)、缺氧段(5-3)和厭氧段(5-4)的每個反應 室的污泥床，反應池中的污泥隨著廢水的上下流動和沼氣上升的作用而運動， 擋流板(5-1)的阻擋作用和污泥自身的沉降作用又使污泥的流速降低，因此大 量的污泥都被截留在反應池中，反應池中的微生物與廢水中的有機物充分接觸; 兼氧段(5-2)的兼性菌、缺氧段(5-3)和厭氧段(5-4)的異養菌將廢水中的 淀粉、纖維、碳水化合物等懸浮污染物和可溶性有機物水解為有機酸，使大分 子有機物分解為小分子有機物，不溶性的有機物轉化成可溶性有機物;

　　⑦厭氧反應后的廢水在厭氧段(5-4)末端設有的三相分離器(5-6)實現 泥、水、甲烷氣的分離，污泥在重力的作用下下沉到厭氧段下部，通過底部的 污泥排放閥(5-8)排出;隔板式缺氧厭氧反應池產生的甲烷等廢氣通過反應池 頂部集氣管(5-10)收集排放;廢水通過溢水堰(5-7)、出水管和連接管連通 好氧池(6)的進水管(6-1);

　�、鄰U水通過進水管(6-1)進入好氧池的中下部，在布水三角錐(6-2)的 作用下均勻布水，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤，產生大量 的微氣泡，所述溶解氧測量調控裝置根據氧容量調控鼓風機工作，確保好氧池 水中的溶解氧大于2mg/L;處理后的廢水通過溢流堰(6-4)流出;

　�、岷醚醭�(6)的出水管連接二沉池的布水管，沉淀后的水達標排放，二沉 池的沉淀污泥一部分回流到好氧池，一部分作為剩余污泥;

　�、饣炷�沉淀池(2)、高級氧化反應沉淀池(4)、隔板式缺氧厭氧反應池(5)、 好氧池(6)和二沉池產生的剩余污泥脫水后外運。

　　說明書

　　高濃度含PVA退漿廢水處理方法與裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體涉及一種高濃度含PVA退漿廢水的處 理方法和裝置。

　　背景技術

　　我國紡織印染廢水占工業廢水排放量的35%，是工業廢水排放大戶,其中的 退漿廢水是一種難處理工業廢水，水量和水質波動大，成分復雜、COD含量極高， 常含有聚乙烯醇(PVA)等難生物降解污染物，可生化性差。

　　國內外對含PVA廢水的處理方法主要有泡沫分離、超濾鹽析、氧化劑氧化、 微波輻射、超聲波降解法、高級氧化法、高效降解菌生物降解法、厭氧生物處 理法、膜法處理等。

　　目前關于含PVA退漿廢水的處理技術大多停留在單項技術的研究階段，往往 無法適應復雜多變的實際出廠廢水。

　　發明內容

　　本發明要解決的技術問題是：為了解決高濃度含PVA復雜多變的退漿廢水 的處理，本發明提供一種高濃度含PVA退漿廢水處理方法與裝置。

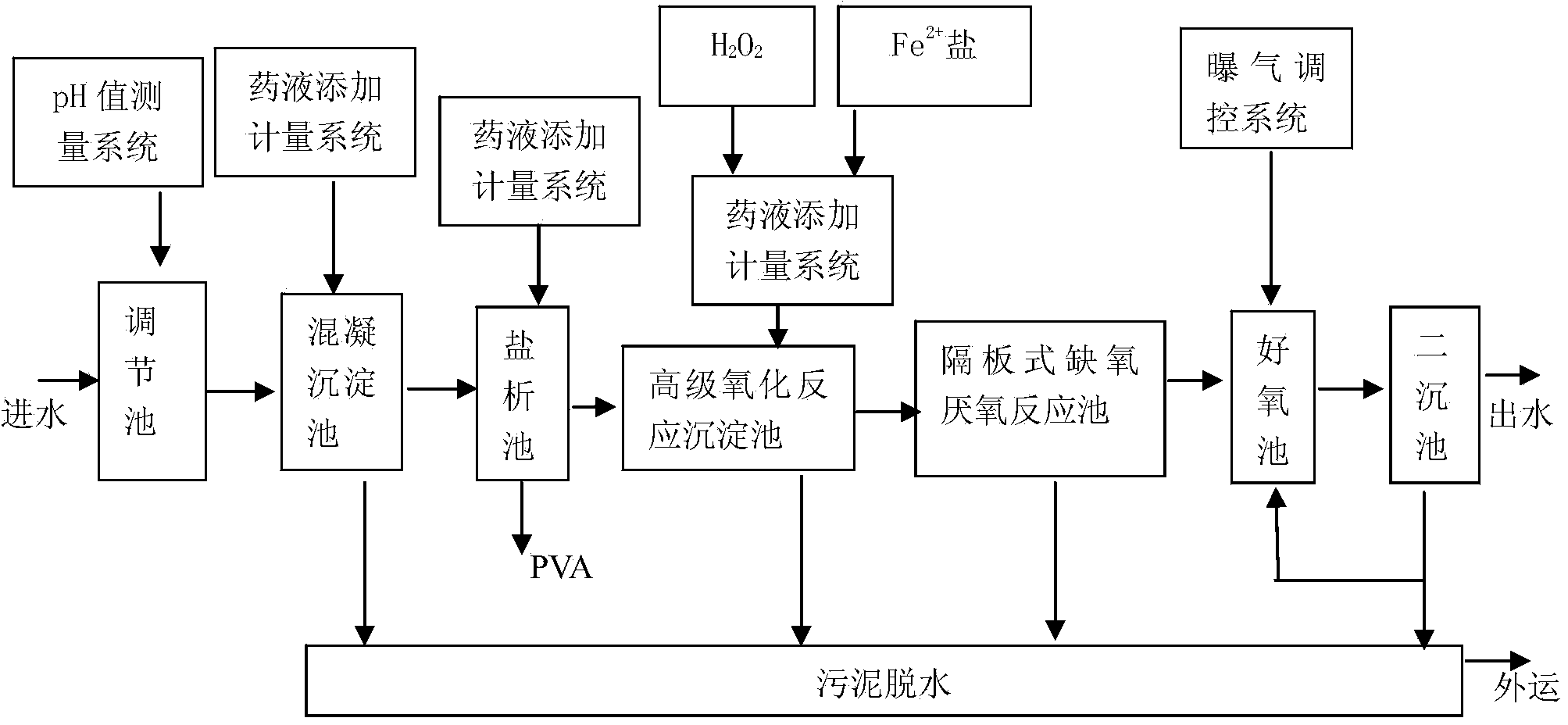

　　本發明解決其技術問題所采用的技術方案是：一種高濃度含PVA退漿廢水 處理方法與裝置，包括廢水調節池、混凝沉淀池、鹽析池、高級氧化反應沉淀 池、隔板式缺氧厭氧反應池、好氧池和二沉池;所述廢水調節池、混凝沉淀池、 鹽析池、高級氧化反應沉淀池、隔板式缺氧厭氧反應池、好氧池和二沉池依次 連通。

　　所述的廢水調節池包括進水管、pH值測控裝置和出水管，用于調節退漿廢 水的pH值、水質和水量。

　　所述的混凝沉淀池包括混合攪拌區和沉淀區，混合攪拌區底部設有污水進 水管，中上部設有用于添加混凝劑的藥液添加系統，在攪拌區中部設置有攪拌 裝置;所述沉淀區內設有擋板，該擋板與沉淀池的內壁形成作為廢水進入沉淀 區的廢水流道，沉淀區的出口上部設有溢水堰，沉淀區底部設計成錐形結構， 在沉淀區底部設置有沉淀物排放閥。

　　所述的鹽析池包括混合攪拌區和沉淀區，混合攪拌區底部設有污水進水管， 中上部設有藥液添加系統，在攪拌區中部設置有攪拌裝置;所述沉淀區內設有 擋板，該擋板與沉淀池的內壁形成作為廢水進入沉淀區的廢水流道，沉淀區的 出口上部設有溢水堰，沉淀區底部設計成錐形結構，在沉淀區底部設置有沉淀 物PVA的排放閥。

　　所述的高級氧化反應沉淀池包括混合攪拌區和沉淀區，混合攪拌區底部設 有污水進水管，中上部設有用于添加過氧化氫、亞鐵鹽的藥液添加系統，在攪 拌區中部設置有攪拌裝置;所述沉淀區內設有擋板，該擋板與沉淀池的內壁形 成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有三相分離器，沉淀區 的出口上部設有溢水堰，沉淀區底部設計成錐形結構，在沉淀區底部設置有沉 淀物排放閥。

　　所述隔板式缺氧厭氧反應池包括通過擋流板分隔成的兼氧段、缺氧段和厭 氧段，所述兼氧段首端設有用于供入污水的進水管，兼氧段末端與缺氧段首端 連通，缺氧段末端與厭氧段首端連通，厭氧段末端設有三相分離器和溢水堰， 溢水堰連接出水管，厭氧段底部設計成錐形結構，錐形結構連接污泥排放閥。 所述隔板式缺氧厭氧反應池的兼氧段、缺氧段和厭氧段上都設有獨立的甲烷等 廢氣集氣管。

　　所述好氧池內中下部設置進水管，所述進水管下部設有布水三角錐;所述 布水三角錐下部設有曝氣調控系統，所述曝氣調控系統包括曝氣盤、鼓風機和 溶解氧測量調控裝置，進一步，所述的曝氣盤是均勻設置有微孔的微孔式曝氣 盤。所述曝氣盤通過曝氣管連接鼓風機，鼓風機設置在好氧池外，好氧的上部、 廢水水面下設置溶解氧測量調控裝置，所述溶解氧測量調控裝置根據氧容量調 控鼓風機工作;所述好氧池的出口處布設有溢流堰。

　　所述好氧池的出水管連接二沉池，處理后的水經沉淀后達標排放。

　　一種采用上述高濃度含PVA退漿廢水處理裝置進行廢水處理的方法，具有 如下步驟：

　�、俑邼舛群琍VA退漿廢水通過進水管進入廢水調節池調節pH值、水質和水 量。

　�、谡{(diào)節后的水通過混凝沉淀池混合攪拌區底部的進水管進入混凝沉淀池， 與來自藥液添加系統的混凝劑混合，利用設置在攪拌區中部的攪拌裝置進行攪 拌，混合后的廢水進入沉淀區，沉淀區的三相分離器實現泥水分離。

　�、畚鬯�通過鹽析池混合攪拌區底部的進水管進入鹽析池，與來自藥液添加 系統的藥液混合，利用設置在攪拌區中部的攪拌裝置進行攪拌;廢水在沉淀區 進行鹽析反應，沉淀區的三相分離器實現泥水分離。

　�、茺}析沉淀后的水通過高級氧化反應沉淀池混合攪拌區底部的進水管進入 高級氧化反應沉淀池，與來自藥液添加系統的過氧化氫、亞鐵鹽的藥液混合， 利用設置在攪拌區中部的攪拌裝置進行攪拌;過氧化氫、亞鐵鹽反應產生大量 活潑的羥基自由基，破壞污水中污染物的結構，廢水中的污染物被氧化分解， 氧化分解后的廢水進入沉淀區的廢水流道，沉淀區的三相分離器實現泥水分離。

　�、菸勰嘣谥亓Φ淖饔孟孪鲁恋礁呒�(jí)氧化反應沉淀池沉淀區的下部，通過底 部的沉淀物排放閥排出。廢水通過溢水堰、出水管和連接管連通隔板式缺氧厭 氧反應池的進水管。

　　⑥污水通過隔板式缺氧厭氧反應池兼氧段的進水管進入隔板式缺氧厭氧反 應池的下部;廢水進入隔板式缺氧厭氧反應池后沿?fù)趿靼迳舷虑斑M(jìn)，依次通過 兼氧段、缺氧段和厭氧段的每個反應室的污泥床，反應池中的污泥隨著廢水的 上下流動和沼氣上升的作用而運動，擋流板的阻擋作用和污泥自身的沉降作用 又使污泥的流速降低，因此大量的污泥都被截留在反應池中，反應池中的微生 物與廢水中的有機物充分接觸。兼氧段的兼性菌、缺氧段和厭氧段的異養菌將 污水中的淀粉、纖維、碳水化合物等懸浮污染物和可溶性有機物水解為有機酸， 使大分子有機物分解為小分子有機物，不溶性的有機物轉化成可溶性有機物。

　　⑦厭氧反應后的廢水在厭氧段末端設有的三相分離器實現泥、水、甲烷氣 的分離，污泥在重力的作用下下沉到厭氧段下部，多余的污泥通過底部的污泥 排放閥排出。隔板式缺氧厭氧反應池產生的甲烷等廢氣通過反應池頂部集氣管 收集排放。廢水通過溢水堰、出水管和連接管連通好氧池的進水管。

　　⑧廢水通過進水管進入好氧池的中下部，在布水三角錐的作用下均勻布水， 所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤，產生大量的微氣泡，所述溶 解氧測量調控裝置根據氧容量調控鼓風機工作，確保好氧接觸氧化池水中的溶 解氧大于2mg/L，處理后的廢水通過溢流堰流出。

　　⑨好氧池的出水管連接二沉池的布水管，沉淀后的水達標排放，二沉池的 沉淀污泥一部分回流到好氧池，一部分作為剩余污泥。

　�、饣炷�沉淀池、高級氧化反應沉淀池、隔板式缺氧厭氧反應池、好氧池和 二沉池產生的剩余污泥脫水后外運。

　　本發明的有益效果是：本發明結構簡單，制造成本較低，PVA回收利用，對 高濃度含PVA復雜多變的退漿廢水處理具有非常好的效果，運行效率高。
