申請日2014.02.14

　　公開(公告)日2014.08.20

　　IPC分類號C02F7/00; C02F3/02

　　摘要

　　一種液位變化連續進水的液位差曝氣充氧污水處理裝置，它涉及水體污染防治設備技術領域。設備底座的上方設置有集水旋流箱,集水旋流箱通過支座架用螺栓與設備底座固定，集水旋流箱的上部沿切線方向設置有集水旋流箱進水口,集水旋流箱進水口上焊接有集水旋流箱進水口聯接法蘭,集水旋流箱進水口與液位變化連續進水橫管的一端連接，液位變化連續進水橫管上連接有液位變化連續進水橫管聯結法蘭，液位變化連續進水橫管的另一端與液位變化連續進水管彎頭的一端連接，它設計合理，可以充分利用所需處理污水的液位差的作用，不受液位變化的影響連續進水，無需日常精心管理，無需動力，達到曝氣充氧污水處理的目的，降低成本，節約能源。

　　權利要求書

　　1.一種液位變化連續進水的液位差曝氣充氧污水處理裝置，其 特征在于它包含設備底座(1)、擴壓排放管部件(2)、集水旋流箱出水 口部件(3)、集水旋流箱(4)、支座架(5)、液位變化連續進水管彎頭 (6)、液位變化連續進水過濾管(7)、液位變化連續進水管(8)、液位 變化連續進水橫管(9)、液位變化連續進水橫管聯結法蘭(10)、集水 旋流箱進水口(11)、集水旋流箱進水口聯接法蘭(12)、液位變化連續 排氣管(13)、液位連續排氣管聯結法蘭(14)、液位變化連續吸氣管 (15)、液位變化連續吸氣管聯結法蘭(16)、集水旋流箱排氣管(17)、 集水旋流箱排氣管聯接法蘭(18)、集水旋流箱吸氣管(19)、集水旋流 箱吸氣管聯接法蘭(20)、第一集水旋流布水導流管(21)、集水旋流箱 支撐架(22)和第二集水旋流布水導流管(23)，設備底座(1)的上方設 置有集水旋流箱(4),集水旋流箱(4)通過支座架(5)用螺栓與設備底 座(1)固定，集水旋流箱(4)的上部沿切線方向設置有集水旋流箱進水 口(11),集水旋流箱進水口(11)上焊接有集水旋流箱進水口聯接法 蘭(12),集水旋流箱進水口(11)與液位變化連續進水橫管(9)的一端 連接，液位變化連續進水橫管(9)上連接有液位變化連續進水橫管聯 結法蘭(10)，液位變化連續進水橫管(9)的另一端與液位變化連續進 水管彎頭(6)的一端連接，液位變化連續進水管彎頭(6)的另一端與液 位變化連續進水管(8)連接，液位變化連續進水管(8)的外側設置有液 位變化連續進水過濾管(7),集水旋流箱(4)的底部中間位置設置有 集水旋流箱出水口部件(3),集水旋流箱出水口部件(3)的下端設置 有擴壓排放管部件(2)，集水旋流箱(4)的上方設置有液位變化連續排 氣管(13)和液位變化連續吸氣管(15),液位變化連續排氣管(13)上 焊接有液位連續排氣管聯結法蘭(14),液位變化連續吸氣管(15)上 焊接有液位變化連續吸氣管聯結法蘭(16),液位變化連續排氣管(13) 的下端與集水旋流箱排氣管(17)連接，集水旋流箱排氣管(17)上焊接 有集水旋流箱排氣管聯接法蘭(18),液位變化連續吸氣管(15)的下 端與集水旋流箱吸氣管(19)連接，集水旋流箱吸氣管(19)上焊接有集 水旋流箱吸氣管聯接法蘭(20),集水旋流箱排氣管(17)和集水旋流 箱吸氣管(19)的底部均固定在集水旋流箱支撐架(22)上，且集水旋流 箱排氣管(17)和集水旋流箱吸氣管(19)的外側均設置有第二集水旋 流布水導流管(23)。

　　說明書

　　一種液位變化連續進水的液位差曝氣充氧污水處理裝置

　　技術領域：

　　本實用新型涉及水體污染防治設備技術領域，具體涉及一種液位 變化連續進水的液位差曝氣充氧污水處理裝置。

　　背景技術：

　　曝氣充氧廣泛應用于污水處理工藝中，利用液位差進行曝氣的裝 置就是要將空氣中的氧強制向液體中轉移，其目的是以最小的能耗獲 得足夠的溶解氧。

　　曝氣是水和空氣充分接觸以交換氣態物質和去除水中揮發性物 質的水處理方法，或使氣體從水中逸出，如去除水的臭味或二氧化碳 和硫化氫等有害氣體;或使氧氣溶入水中，以提高溶解氧濃度，達到 除鐵、除錳或促進需氧微生物降解有機物的目的。此外，曝氣還有防 止池內懸浮體下沉，加強池內有機物與微生物及溶解氧接觸的目的。 從而保證池內微生物在有充足溶解氧的條件下，對污水中有機物的氧 化分解作用。水與氣體接觸，進行溶氧或散除水中溶解性氣體和揮發 性物質的過程。在廢水的活性污泥法中，混合液的溶解氧必須用曝氣 法補給。

　　目前，常用的曝氣裝置大多需要動力驅動，動力的設置對處理處 在空曠環境中的景觀污水、河道污水、水庫湖泊、地下地表水而言難 度較大，安全運行管理難度更大。

　　實用新型內容：

　　本實用新型的目的是提供一種液位變化連續進水的液位差曝氣 充氧污水處理裝置，它結構簡單，設計合理，可以充分利用所需處理 污水的液位差的作用，不受液位變化的影響連續進水，無需日常精心 管理，無需動力，達到曝氣充氧污水處理的目的，降低成本，節約能 源。

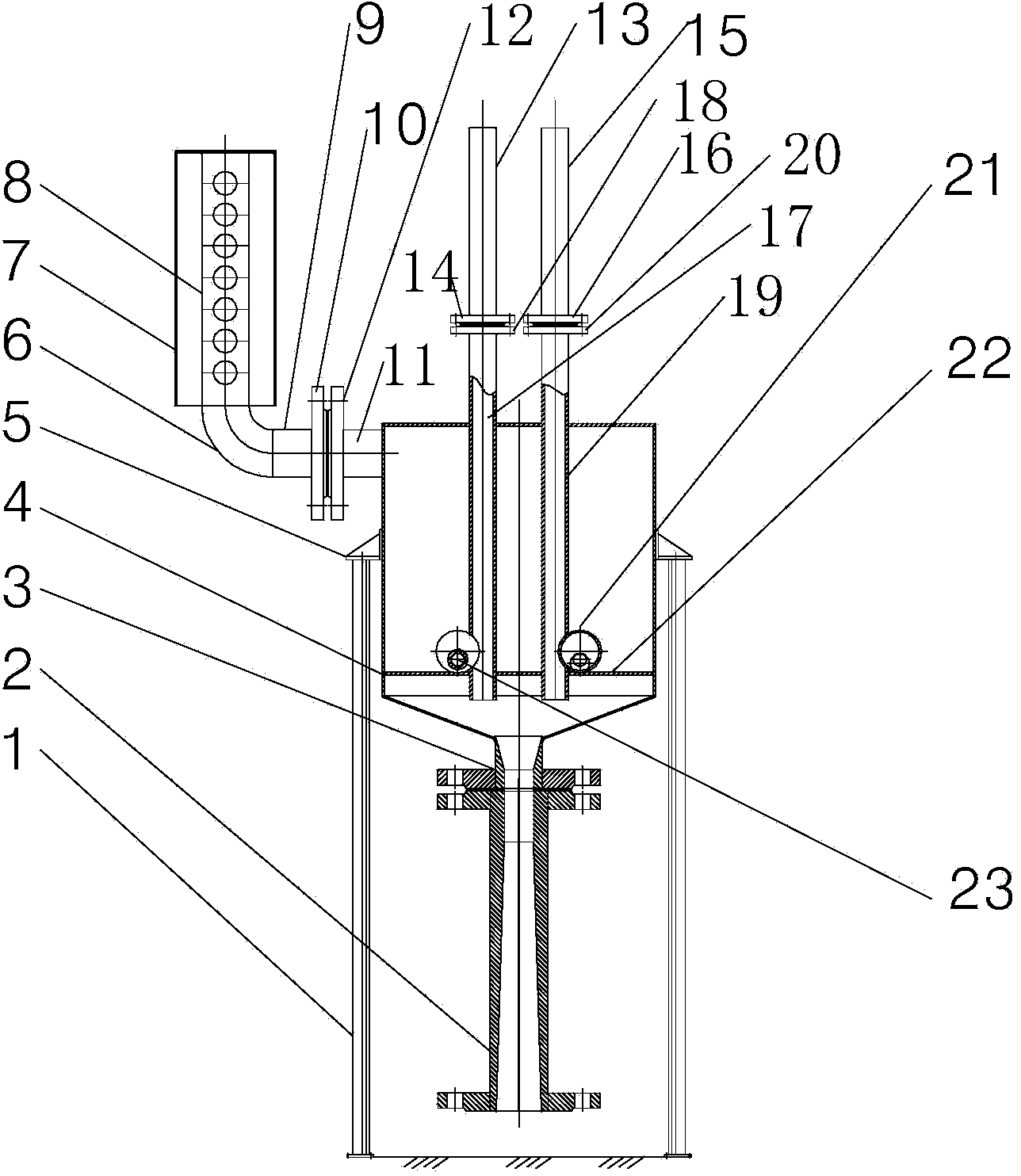

　　為了解決背景技術所存在的問題，本實用新型采用以下技術方 案：它包含設備底座1、擴壓排放管部件2、集水旋流箱出水口部件 3、集水旋流箱4、支座架5、液位變化連續進水管彎頭6、液位變化 連續進水過濾管7、液位變化連續進水管8、液位變化連續進水橫管 9、液位變化連續進水橫管聯結法蘭10、集水旋流箱進水口11、集水 旋流箱進水口聯接法蘭12、液位變化連續排氣管13、液位連續排氣 管聯結法蘭14、液位變化連續吸氣管15、液位變化連續吸氣管聯結 法蘭16、集水旋流箱排氣管17、集水旋流箱排氣管聯接法蘭18、集 水旋流箱吸氣管19、集水旋流箱吸氣管聯接法蘭20、第一集水旋流 布水導流管21、集水旋流箱支撐架22和第二集水旋流布水導流管23， 設備底座1的上方設置有集水旋流箱4,集水旋流箱4通過支座架5 用螺栓與設備底座1固定，集水旋流箱4的上部沿切線方向設置有集 水旋流箱進水口11,集水旋流箱進水口11上焊接有集水旋流箱進水 口聯接法蘭12,集水旋流箱進水口11與液位變化連續進水橫管9的 一端連接，液位變化連續進水橫管9上連接有液位變化連續進水橫管 聯結法蘭10，液位變化連續進水橫管9的另一端與液位變化連續進 水管彎頭6的一端連接，液位變化連續進水管彎頭6的另一端與液位 變化連續進水管8連接，液位變化連續進水管8的外側設置有液位變 化連續進水過濾管7,集水旋流箱4的底部中間位置設置有集水旋流 箱出水口部件3,集水旋流箱出水口部件3的下端設置有擴壓排放管 部件2，集水旋流箱4的上方設置有液位變化連續排氣管13和液位 變化連續吸氣管15,液位變化連續排氣管13上焊接有液位連續排氣 管聯結法蘭14,液位變化連續吸氣管15上焊接有液位變化連續吸氣 管聯結法蘭16,液位變化連續排氣管13的下端與集水旋流箱排氣管 17連接，集水旋流箱排氣管17上焊接有集水旋流箱排氣管聯接法蘭 18,液位變化連續吸氣管15的下端與集水旋流箱吸氣管19連接，集 水旋流箱吸氣管19上焊接有集水旋流箱吸氣管聯接法蘭20,集水旋 流箱排氣管17和集水旋流箱吸氣管19的底部均固定在集水旋流箱支 撐架22上，且集水旋流箱排氣管17和集水旋流箱吸氣管19的外側 均設置有第二集水旋流布水導流管23。

　　本實用新型具有以下有益效果：它結構簡單，設計合理，可以充 分利用所需處理污水的液位差的作用，不受液位變化的影響連續進 水，無需日常精心管理，無需動力，達到曝氣充氧污水處理的目的， 降低成本，節約能源。
