申請日2014.02.13
公開(公告)日2014.09.10
IPC分類號C02F9/08
摘要
綜合污水處理一體機，包括污水集水池、列管式混合反應裝置、壓力溶氣氣浮裝置、水力自動過濾器和清水池等裝置。本實用新型降低了污水對設備的腐蝕;減少了設備的運行成本，降低了能源的耗損，由于只有提升泵和溶氣泵需要電力牽引，而其他裝置大都靠水力和重力達到運行標準，大大減少了生產成本，排出的水體則能達到國家排放標準。
權利要求書

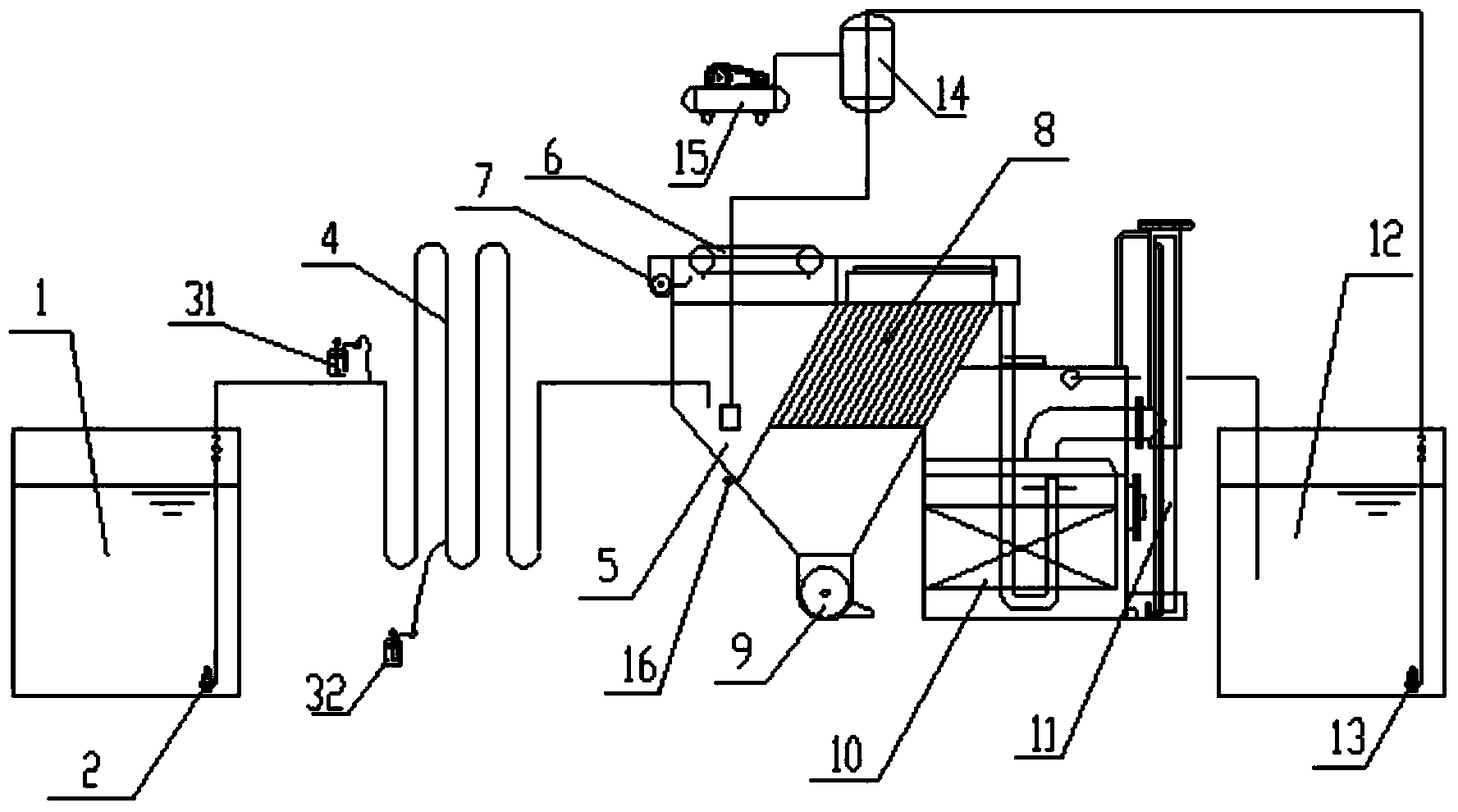

1.綜合污水處理一體機，其特征在于，包括一個污水集水池(1)，所述污 水集水池(1)底部設有污水提升泵(2)，該污水提升泵(2)將污水集水池(1) 內的污水輸送入列管式混合反應裝置(4)，在污水提升泵(2)與列管式混合反 應裝置(4)之間連接有一號加藥裝置(31)，在列管式混合反應裝置(4)的中 間管道上則連接有二號加藥裝置(32);列管式混合反應裝置(4)通過管道與壓 力溶氣氣浮裝置(5)相連，在壓力溶氣氣浮裝置(5)頂部設有刮油刮渣機(6)， 并刮油刮渣機(6)內的殘油殘?jiān)ㄟ^與其相連的排油排渣機(7)排出;在壓力 溶氣氣浮裝置(8)內部，且位于刮油刮渣機(6)后下方設有一組集成式斜板沉 淀裝置(8)，該集成式斜板沉淀裝置(8)與水平面成銳角，并與壓力溶氣氣浮 裝置(5)底部的機械排泥機(9)垂直相對;在刮油刮渣機(6)正對著壓力溶 氣氣浮裝置(5)的側壁上設有氣浮池排泥管(16);壓力溶氣氣浮裝置(8)由 壓力容器罐(14)調節壓力，壓力容器罐(14)則通過空氣壓縮機(15)制動; 從壓力溶氣氣浮裝置(8)流出的污水通過水力自動過濾器(10)過濾后，流入 清水池(12)，在水力自動過濾器(10)與清水池(12)之間加設有自動反洗裝 置(11);清水池(12)內部設有溶氣水泵(13)，通過該溶氣水泵(13)將一部 分清水導入壓力容器罐(14)提供動能，另一部分清水則直接從清水池(12)排 出。
2.根據權利要求1所述的綜合污水處理一體機，其特征在于，所述集成式 斜板沉淀裝置(8)與水平面夾角呈60°。
3.根據權利要求1所述的綜合污水處理一體機，其特征在于，水力自動過 濾器(10)內設有迂回的折板，加長了水流路程進一步提高過濾效果。
4.根據權利要求1所述的綜合污水處理一體機，其特征在于，所述氣浮池 排泥管(16)與集成式斜板沉淀裝置(8)底部延伸相連。
說明書
綜合污水處理一體機
技術領域
本實用新型屬于環保領域，具體涉及一種綜合污水處理一體機。
背景技術
目前，我國的油田開采尚處于穩步發展階段，在開采過程中，由于技術、自然條件的限制，使得開采過程中留下了巨大的水體資源，這類水往往含油和固體雜質較高，如果不能有效處理，將會造成大量水資源浪費。因此，油水分離技術就很關鍵，常用的油水分離方法為沉降法、氣浮法、過濾法、離心法等等。但是，光使用上述某一特定的方法，在處理水體時效果往往不是很理想，特別是地層產出液，這類水體水性變化較大，污水粘度增加，降低了油珠浮升速度，油珠顆粒變細小，乳化程度增高、難以聚并;懸浮物個體顆粒變細小，穩定性增強，沉降特性變差，在水中呈懸浮狀態，難以分離。此外，上述傳統的技術如果依次處理，又會造成設備占地大，耗能高，生產成本也隨之被提高。因此，設計開發一種綜合污水處理一體機，能夠集上述處理方法的優點，又能解決占地、能耗等問題顯得十分必要。
發明內容
發明目的：本實用新型的目的在于針對現有技術的不足，提供一種綜合污水處理一體機。
技術方案：為了達到上述目的，本實用新型具體是這樣來完成的：綜合污水處理一體機，包括一個污水集水池，所述污水集水池底部設有污水提升泵，該污水提升泵將污水集水池內的污水輸送入列管式混合反應裝置，在污水提升泵與列管式混合反應裝置之間連接有一號加藥裝置，在列管式混合反應裝置的中間管道上則連接有二號加藥裝置;列管式混合反應裝置通過管道與壓力溶氣氣浮裝置相連，在壓力溶氣氣浮裝置頂部設有刮油刮渣機，并刮油刮渣機內的殘油殘?jiān)ㄟ^與其相連的排油排渣機排出;在壓力溶氣氣浮裝置內部，且位于刮油刮渣機后下方設有一組集成式斜板沉淀裝置，該集成式斜板沉淀裝置與水平面成銳角，并與壓力溶氣氣浮裝置底部的機械排泥機垂直相對;在刮油刮渣機正對著壓力溶氣氣浮裝置的側壁上設有氣浮池排泥管;壓力溶氣氣浮裝置由壓力容器罐調節壓力，壓力容器罐則通過空氣壓縮機制動;從壓力溶氣氣浮裝置流出的污水通過水力自動過濾器過濾后，流入清水池，在水力自動過濾器與清水池之間加設有自動反洗裝置;清水池內部設有溶氣水泵，通過該溶氣水泵將一部分清水導入壓力容器罐提供動能，另一部分清水則直接從清水池排出。
其中，優選地所述集成式斜板沉淀裝置與水平面夾角呈45～60°。
其中，水力自動過濾器內設有迂回的折板，加長了水流路程進一步提高過濾效果。
其中，所述氣浮池排泥管與集成式斜板沉淀裝置底部延伸相連，便于沉淀裝置內的大顆粒直接從斜板滑落至排泥管。
有益效果：與傳統技術相比，本實用新型降低了污水對設備的腐蝕;減少了設備的運行成本，降低了能源的耗損，由于只有提升泵和溶氣泵需要電力牽引，而其他裝置大都靠水力和重力達到運行標準，大大減少了生產成本，排出的水體則能達到國家排放標準。
