申請日2014.02.13

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/02; B01D29/58

　　摘要

　　本實用新型公開了一種生產給水管材全自動水處理系統，包括圓柱形的殼體，所述殼體內同軸設有若干層過濾網，且過濾網的網孔由外向內依次減小，所述殼體設有上蓋和下蓋，所述殼體的側壁設有進水口，所述上蓋的中心設有出水口，所述相鄰兩個過濾網之間的下蓋處均設有一個排污口，所述出水口通過管道與水泵相連;本實用新型的優點在于：處理量大，效果高，效果好，便于清洗，方便快捷，結構簡單，方便實用。

　　權利要求書

　　1.一種生產給水管材全自動水處理系統，其特征在于：包括圓柱形的殼體，所述殼體內同軸設有若干層過濾網，且過濾網的網孔由外向內依次減小，所述殼體設有上蓋和下蓋，所述殼體的側壁設有進水口，所述上蓋的中心設有出水口，所述下蓋設有排污口;所述出水口通過管道與水泵相連。

　　2.根據權利要求1所述的水處理系統，其特征在于：所述過濾網設有三個，網孔大小依次為1毫米、0.5毫米和0.1毫米。

　　3.根據權利要求2所述的水處理系統，其特征在于：所述最內層過濾網的外壁上垂直懸掛有纖維細線層，所述纖維細線層的材料為尼龍、塑料或玻璃纖維，所述纖維細線層的厚度為2毫米，所述纖維細線的直徑為1毫米，所述纖維細線緊密排列且上下兩端固定。

　　4.根據權利要求2所述的水處理系統，其特征在于：所述最內層的過濾網內部填充有活性炭填料，所述活性炭的粒徑為1毫米。

　　5.根據權利要求2所述的水處理系統，其特征在于：所述殼體的底部與旋轉電機相連。

　　說明書

　　一種生產給水管材全自動水處理系統

　　技術領域

　　本實用新型涉及一種水處理設備，具體地說是一種生產給水管材全自動水處理系統，屬于水處理設備領域。

　　背景技術

　　目前，給水管材生產線主要由控制系統、擠出機、機頭、定型冷卻機構、牽引機、切割裝置及翻料架組成。因此，在給水塑料管材的生產過程中經常會用到自來水進行清洗冷卻，但是這些清洗后的廢水由于含有大量有害物質均被直接排放，這些有害物質大多以顆粒形式存在，不僅浪費水資源，而且污染周圍環境。名稱為“塑料清洗廢水處理系統”申請?zhí)枮椤癈N201220518361.1”的中國實用新型專利提供了一種塑料清洗廢水處理系統，解決了現有技術中塑料清洗設備無法重復利用廢水，浪費水資源、影響環境的問題。其包括網式塑洗槽，以及設置在該網式塑洗槽上的旋摩清洗器，在網式塑洗槽左右兩側分別設有與之相連的交換器主槽、廢水輸出裝置，廢水輸出裝置主要由廢水輸出泵組成，該廢水輸出泵通過廢水輸出管與具有復合過濾層的廢水再生機構連通，該廢水再生機構的底部設有流道，在廢水再生機構側面設有通過流道與之連通的再生水二級存儲罐，該再生水二級存儲罐分為主存儲室，以及與主存儲室連通并通過導管與交換器主槽連通的直接供水室，二者之間設有隔板，且在該隔板上還設有單向閥。但是，該設備組成復雜，操作繁瑣，工作效率較低。

　　實用新型內容

　　為了解決上述問題，本實用新型設計了一種生產給水管材全自動水處理系統，處理量大，效果高，效果好，便于清洗，方便快捷，結構簡單，方便實用。

　　本實用新型的技術方案為：

　　一種生產給水管材全自動水處理系統，包括圓柱形的殼體，所述殼體內同軸設有若干層過濾網，且過濾網的網孔由外向內依次減小，所述殼體設有上蓋和下蓋，所述殼體的側壁設有進水口，所述上蓋的中心設有出水口，所述下蓋設有排污口，污水由殼體的側壁進入后，經過過濾網進行逐級過濾，過濾后的雜質沉降到殼體的底部，并由下蓋排出，過濾后的凈水最后由上蓋中心的出水口排出;所述出水口通過管道與水泵相連，使水能夠向上流動，并提高水的流動速度和凈化速度。

　　進一步地，所述過濾網設有三個，網孔大小依次為1毫米、0.5毫米和0.1毫米。

　　進一步地，所述最內過濾網的外壁上垂直懸掛有纖維細線層，所述纖維細線層的材料為尼龍、塑料或玻璃纖維等，所述纖維細線層的厚度為2毫米，所述纖維細線的直徑為1毫米，所述纖維細線緊密排列且上下兩端固定。在過濾過程中，細線受到水流擠壓而可攔截雜質，減少了過濾網的負荷，延長了過濾工作時間;沖洗時，水流對細線的推力使之松散開，便于過濾網的清洗，結構簡單。

　　進一步地，所述最內層的過濾網內部填充有活性炭填料，進過濾后的水進行吸附凈化，提高了凈化效果。

　　進一步地，所述殼體的底部與旋轉電機相連，當需要清除過濾網上的污物時，可以開啟旋轉電機，通過離心旋轉來實現，便于清洗，方便快捷。

　　進一步地，所述出水口處還設有楔形絲過濾器，被攔截的顆粒物聚結在其下部。

　　本實用新型的優點在于：處理量大，效果高，效果好，便于清洗，方便快捷，結構簡單，方便實用。

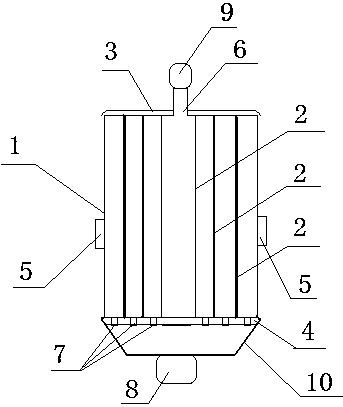

　　下面結合附圖和實施例對本實用新型作進一步說明。
