申請日2014.02.13

　　公開(公告)日2014.07.16

　　IPC分類號C02F11/12; C02F11/00

　　摘要

　　本實用新型涉及到化糞池及污水污物分離處理設備領域，是一種污水污物過濾清理機。變速箱、真空吸污泵、排水泵、清洗泵、液壓轉向座總成、密封罐體固定在汽車底盤上，變速箱與夾心取力器相連，夾心取力器與傳動軸一端相連，傳動軸另一端與液壓泵總成I相連，液壓泵總成I與分配閥I相連，分配閥I通過油管分別與液壓泵總成II、真空吸污泵馬達、排水泵馬達、過濾旋轉馬達、清洗泵馬達相連，液壓泵總成II與分配閥II相連，分配閥II通過油管分別與液壓缸I、液壓缸II、攪拌器馬達相連，攪拌器馬達與攪拌器相連，攪拌器與攪拌器定位裝置相連;過濾筒安裝在密封罐體內上方。由于采取了本技術方案，化糞池的污物經吸入密封罐體內，經過濾，污水不在運走，池內不需下人作業，取代了人工清理，安全衛生，節約人力財力。

　　權利要求書

　　1.一種污水污物過濾清理機，其特征是變速箱(2)、真空吸污泵(6)、排 水泵(9)、清洗泵(15)、液壓轉向座總成(19)、密封罐體(36)固定在汽車 底盤(1)上，變速箱(2)與夾心取力器(3)相連，夾心取力器(3)與傳動 軸(4)一端相連，傳動軸(4)另一端與液壓泵總成I(5)相連，液壓泵總成 I(5)與分配閥I(18)相連，分配閥I(18)通過油管分別與液壓泵總成II(10)、 真空吸污泵馬達(7)、排水泵馬達(8)、過濾旋轉馬達(17)、清洗泵馬達(16) 相連，液壓泵總成II(10)與分配閥II(13)相連，分配閥II(13)通過油管 分別與液壓缸I(11)、液壓缸II(12)、攪拌器馬達(14)相連，攪拌器馬達(14) 與攪拌器(31)相連，攪拌器(31)與攪拌器定位裝置(32)相連;過濾筒(35) 安裝在密封罐體(36)內上方，過濾筒(35)設有過濾孔(34)、清洗進水口(26)、 過濾轉動軸(25)和進水管(20)，過濾旋轉馬達(17)與皮帶輪(28)相連， 皮帶輪(28)與過濾轉動軸(25)相連，過濾轉動軸(25)與刮刀(27)相連， 刮刀(27)隨過濾轉動軸(25)轉動，真空吸污泵馬達(7)與真空吸污泵(6) 相連，排水泵馬達(8)與排水泵(9)相連，清洗泵馬達(16)與清洗泵(15) 相連;液壓轉向座總成(19)，由轉向座、液壓轉向座蓋(22)、萬向固定架(23)、 管道萬向接頭(24)、管道(20)組成，萬向固定架(23)由萬向接頭、支架、 液壓缸I(11)、液壓缸II(12)、液壓缸座I(29)、液壓缸座II(30)組成，液 壓轉向座蓋(22)與液壓轉向座總成(19)相連：萬向固定架(23)與液壓轉 向座蓋(22)相連，管子萬向接頭(24)與進水管(20)相連，進水管(20) 另一端與進水管轉向接頭(21)相連，進水管萬向接頭(24)、進水管(20)固 定在萬向固定架(23)上，液壓缸I(11)，液壓缸II(12)分別與液壓缸座I(29)、 液壓缸座II(30)與萬向固定架(23)相連。

　　說明書

　　一種污水污物過濾清理機

　　技術領域

　　本實用新型涉及到化糞池及污水污物分離處理設備領域，是一種污水污物 過濾清理機。

　　背景技術

　　目前，我國化糞池清理還是以吸糞車、吸污車為主，存在成本高、污染大， 另一種是化糞池硬化處理機和污水污物分離機，該機為整體式，安裝在運輸車 上，并配有發電機組，體積大、噪音大，成本很高，大型化糞池還清理不盡， 還靠人下池才能完成，化糞池內都存在大濃度沼氣，下池清理人員除臟、臭、 累之外還很不安全，一不小心就會中毒，甚至死亡。

　　發明內容

　　本實用新型的目的是要提供一種新型化糞池過濾清理機，一是通過液壓傳 動系統帶動攪拌器將池內硬塊粉碎，再由真空吸污泵馬達帶動真空吸污泵完成 吸污作業，污水污物進入密封罐體內進入過濾，污水就地從下水道排出，不需 外運，垃圾集中處理。二是通過液壓轉向座總成，萬向固定架，管子萬向接頭， 管子在池內能上、下調整移動，平面360度轉動，不需要人下池清理，保證人 身安全，減輕勞動強度，節約費用。

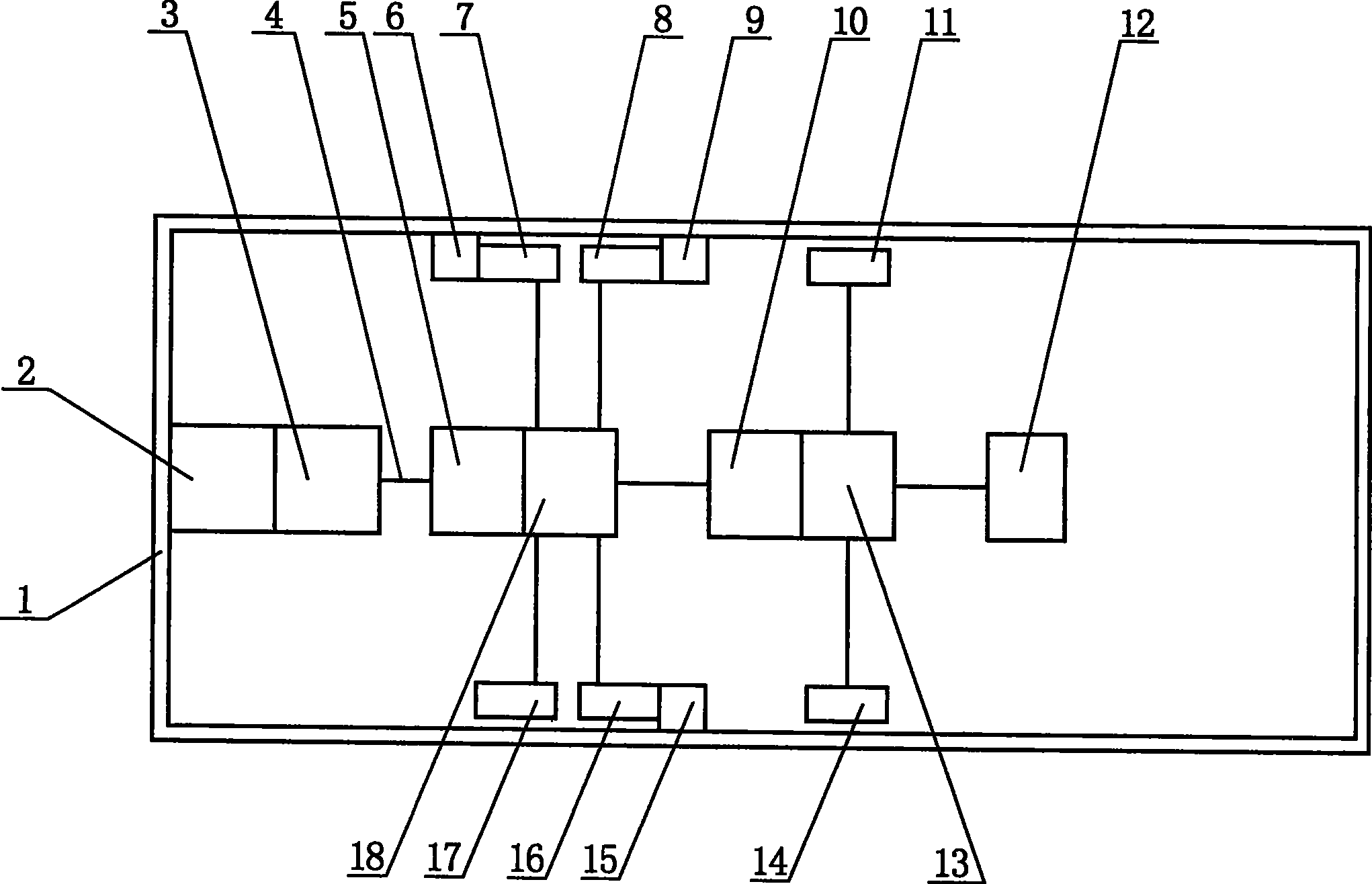

　　本實用新型的技術方案是：一種污水污物過濾清理機，其特征是變速箱2、 真空吸污泵6、排水泵9、清洗泵15、液壓轉向座總成19、密封罐體36固定在 汽車底盤1上，變速箱2與夾心取力器3相連，夾心取力器3與傳動軸4一端 相連，傳動軸4另一端與液壓泵總成I5相連，液壓泵總成I5與分配閥I18相連， 分配閥I18通過油管分別與液壓泵總成II10、真空吸污泵馬達7、排水泵馬達8、 過濾旋轉馬達17、清洗泵馬達16相連，液壓泵總成II10與分配閥II13相連， 分配閥II13通過油管分別與液壓缸I11、液壓缸II12、攪拌器馬達14相連，攪 拌器馬達14與攪拌器31相連，攪拌器31與攪拌器定位裝置32相連;過濾筒 35安裝在密封罐體36內上方，過濾筒35設有過濾孔34、清洗進水口26、過濾 轉動軸25和進水管20，過濾旋轉馬達17與皮帶輪28相連，皮帶輪28與過濾 轉動軸25相連，過濾轉動軸25與刮刀27相連，刮刀27隨過濾轉動軸25轉動， 真空吸污泵馬達7與真空吸污泵6相連，排水泵馬達8與排水泵9相連，清洗 泵馬達16與清洗泵15相連;液壓轉向座總成19，由轉向座、液壓轉向座蓋22、 萬向固定架23、管道萬向接頭24、管道20組成，萬向固定架23由萬向接頭、 支架、液壓缸I11、液壓缸II12、液壓缸座I29、液壓缸座II30組成，液壓轉向 座蓋22與液壓轉向座總成19相連：萬向固定架23與液壓轉向座蓋22相連， 管子萬向接頭24與進水管20相連，進水管20另一端與進水管轉向接頭21相 連，進水管萬向接頭24、進水管20固定在萬向固定架23上，液壓缸I11，液壓 缸II12分別與液壓缸座I29、液壓缸座II30與萬向固定架23相連。

　　由于采取了上述技術方案，化糞池的污物經吸入密封罐體內，經過濾，污 水不在運走，池內不需下人作業，取代了人工清理，安全衛生，節約人力財力。
