申請日2014.01.17

　　公開(公告)日2014.07.02

　　IPC分類號C02F9/04; C02F103/16; C02F101/18

　　摘要

　　本實用新型屬于化工電鍍廢水處理技術領域，具體涉及一種含氰廢水自動凈化預處理系統。本實用新型要解決的技術問題是提供一種自動化程度高、維護成本低、不易出現故障的含氰廢水自動凈化預處理系統。為了解決上述技術問題，本實用新型提供了這樣一種含氰廢水自動凈化預處理系統，包括有沉淀池、酸堿調節裝置、回用水池、液位傳感器Ⅰ、pH值傳感器、液位傳感器Ⅱ和PLC控制系統，PLC控制系統與增壓泵系統、液位傳感器Ⅰ、pH值傳感器和液位傳感器Ⅱ連接。實現了含氰廢水凈化預處理系統的自動化，降低了系統的維護成本，提高了系統工作的可靠性，減少了工作人員,提高了工作效率。

　　權利要求書

　　1.一種含氰廢水自動凈化預處理系統，其特征在于：包括有沉淀池(1)、增壓泵系統(2)、碟式過濾器(3)、陽離子樹脂交換器(4)、活性碳過濾器(5)、酸堿調節裝置(6)、回用水池(7)、吸水增壓泵(8)、液位傳感器Ⅰ(9)、pH值傳感器(10)、液位傳感器Ⅱ(11)和PLC控制系統(12)，在沉淀池(1)和回用水池(7)之間依次連接有增壓泵系統(2)、碟式過濾器(3)、陽離子樹脂交換器(4)、活性碳過濾器(5)和酸堿調節裝置(6)，吸水增壓泵(8)與回用水池(7)連接，在沉淀池(1)內設有液位傳感器Ⅱ(11)，在回用水池(7)內設有液位傳感器Ⅰ(9)，在酸堿調節裝置(6)內設有pH值傳感器(10)，PLC控制系統(12)與增壓泵系統(2)、液位傳感器Ⅰ(9)、pH值傳感器(10)和液位傳感器Ⅱ(11)連接。

　　2.根據權利要求1所述的一種含氰廢水自動凈化預處理系統，其特征在于：所述增壓泵系統(2)為兩個并聯的增壓泵。

　　3.根據權利要求1所述的一種含氰廢水自動凈化預處理系統，其特征在于：酸堿調節裝置(6)的容積為1000L。

　　說明書

　　一種含氰廢水自動凈化預處理系統

　　技術領域

　　本實用新型屬于化工電鍍廢水處理技術領域，具體涉及一種含氰廢水自動凈化預處理系統。

　　技術背景

　　電鍍廢水的來源一般為：(1)鍍件清洗水;(2)廢電鍍液;(3)其他廢水，包括沖刷車間地面，刷洗極板洗水，通風設備冷凝水，以及由于鍍槽滲漏或操作管理不當造成的“跑、冒、滴、漏”的各種槽液和排水;(4)設備冷卻水，冷卻水在使用過程中除溫度升高以外，未受到污染。

　　電鍍廢水的水質、水量與電鍍生產的工藝條件、生產負荷、操作管理與用水方式等因素有關。電鍍廢水的水質復雜，成分不易控制，其中含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，有些屬于致癌、致畸、致突變的劇毒物質。

　　當前，國內對含氰電鍍廢水主要采用離子交換法處理，在進行超濾、滲透之前，需要對含氰電鍍廢水進行預處理，現有的含氰電鍍廢水預處理系統，都是人工進行控制處理，有時沉淀池或者回用水池內的水處理不及時會存在溢出或者泵的空轉現象，而且維護成本高、經常出現運行故障。

　　實用新型內容

　　(1)要解決的技術問題

　　本實用新型為了克服現有含氰廢水凈化預處理系統存在自動化程度低、維護成本高、易出現運行故障的缺點，本實用新型要解決的技術問題是提供一種自動化程度高、維護成本低、不易出現故障的含氰廢水自動凈化預處理系統。

　　(2)技術方案

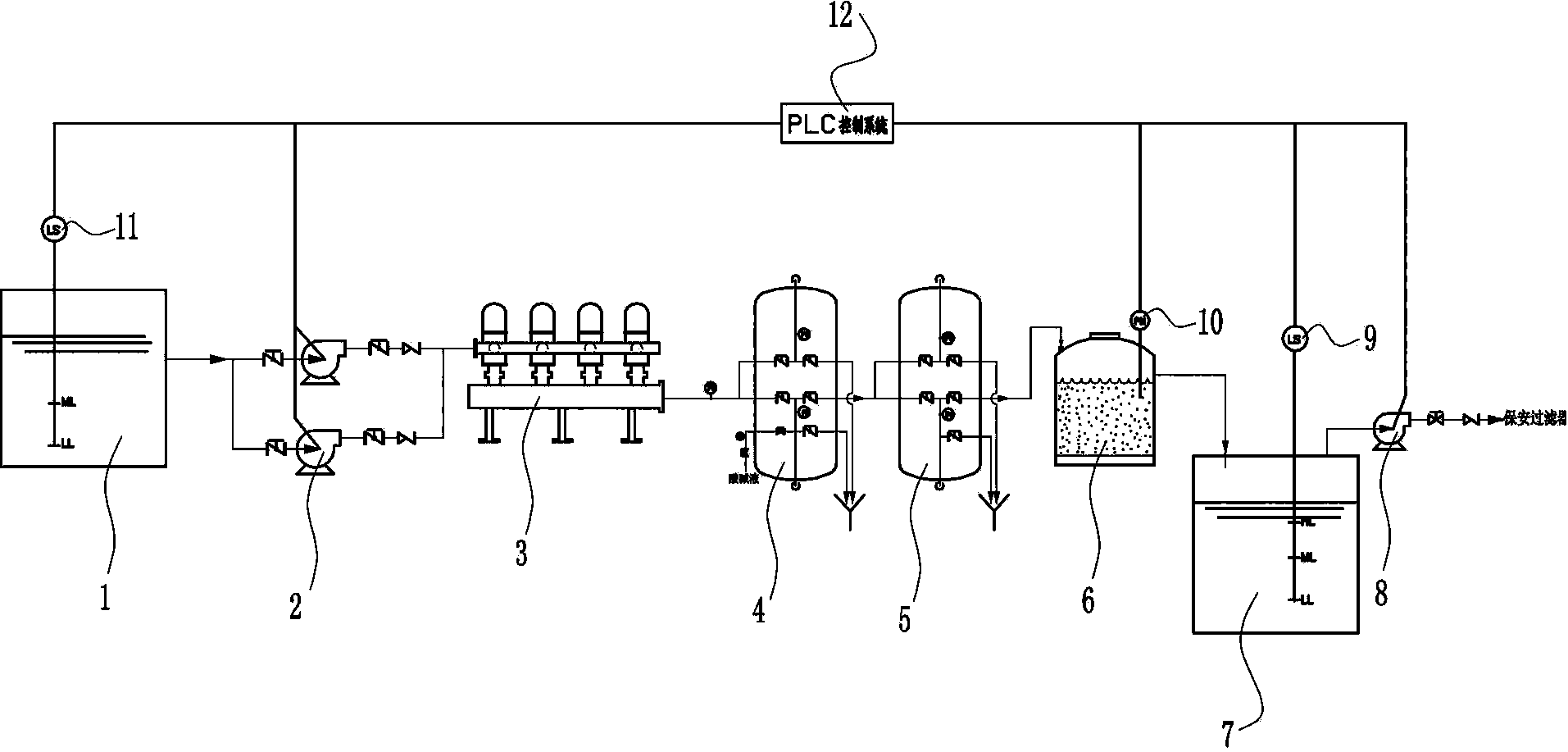

　　為了解決上述技術問題，本實用新型提供了這樣一種含氰廢水自動凈化預處理系統，包括有沉淀池、增壓泵系統、碟式過濾器、陽離子樹脂交換器、活性碳過濾器、酸堿調節裝置、回用水池、吸水增壓泵、液位傳感器Ⅰ、pH值傳感器、液位傳感器Ⅱ和PLC控制系統，在沉淀池和回用水池之間依次連接有增壓泵系統、碟式過濾器、陽離子樹脂交換器、活性碳過濾器和酸堿調節裝置，吸水增壓泵與回用水池連接，在沉淀池內設有液位傳感器Ⅱ，在回用水池內設有液位傳感器Ⅰ，在酸堿調節裝置內設有pH值傳感器，PLC控制系統與增壓泵系統、液位傳感器Ⅰ、pH值傳感器和液位傳感器Ⅱ連接。

　　優選地，所述增壓泵系統為兩個并聯的增壓泵。

　　優選地，酸堿調節裝置的容積為1000L。

　　工作原理：工作時，當液位傳感器Ⅱ檢測到沉淀池內的水高于最高液位時，液位傳感器Ⅱ反饋信號給PLC控制系統，PLC控制系統發出報警。當液位傳感器Ⅱ檢測到沉淀池內的水低于最低液位時，PLC控制系統控制發出報警并控制增壓泵系統停止工作。PLC控制系統控制兩個并聯的增壓泵每隔3個小時交替工作，避免了單個增壓泵長時間工作，提高了系統的可靠性。當液位傳感器Ⅰ檢測到回用水池內的水高于最高液位時，反饋給PLC控制系統，PLC控制系統控制發出報警并控制增壓泵系統停止工作。當液位傳感器Ⅰ檢測到回用水池內的水低于最低液位時，PLC控制系統控制發出報警并停止吸水增壓泵。當pH值傳感器檢測到超出設定的pH值范圍時，反饋信號給PLC控制系統控，PLC控制系統控發出警報，由操作人員來調整酸堿調節裝置內的pH值。

　　PLC控制系統控制增壓泵系統和吸水增壓泵運轉為現有技術，在此不再贅述。

　　(3)有益效果

　　實現了含氰廢水凈化預處理系統的自動化，降低了系統的維護成本，提高了系統工作的可靠性，減少了工作人員,提高了工作效率。
