申請日2014.04.23

　　公開(公告)日2014.09.17

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種垃圾滲濾液處理系統。其目的是為了提供一種結構簡單、凈化效果好、維護運營成本低的垃圾滲濾液處理系統。本實用新型包括調節池、均衡池、反硝化池、好氧生化池、超濾裝置、納濾裝置、反滲透裝置和污泥回收裝置。調節池、均衡池、反硝化池、好氧生化池、超濾裝置、納濾裝置和反滲透裝置依次連接。調節池與均衡池之間、均衡池與反硝化池之間、超濾裝置、納濾裝置與反滲透裝置之間分別安裝有水泵。超濾裝置的濃縮液出口與反硝化池進水口連接，反硝化池的污泥排放口與污泥回收裝置的進液口連接，污泥回收裝置的液體排放口與均衡池的進水口連接，污泥回收裝置的污泥排出口、納濾裝置和反滲透裝置的濃縮液出口與回灌填埋場連接。

　　權利要求書

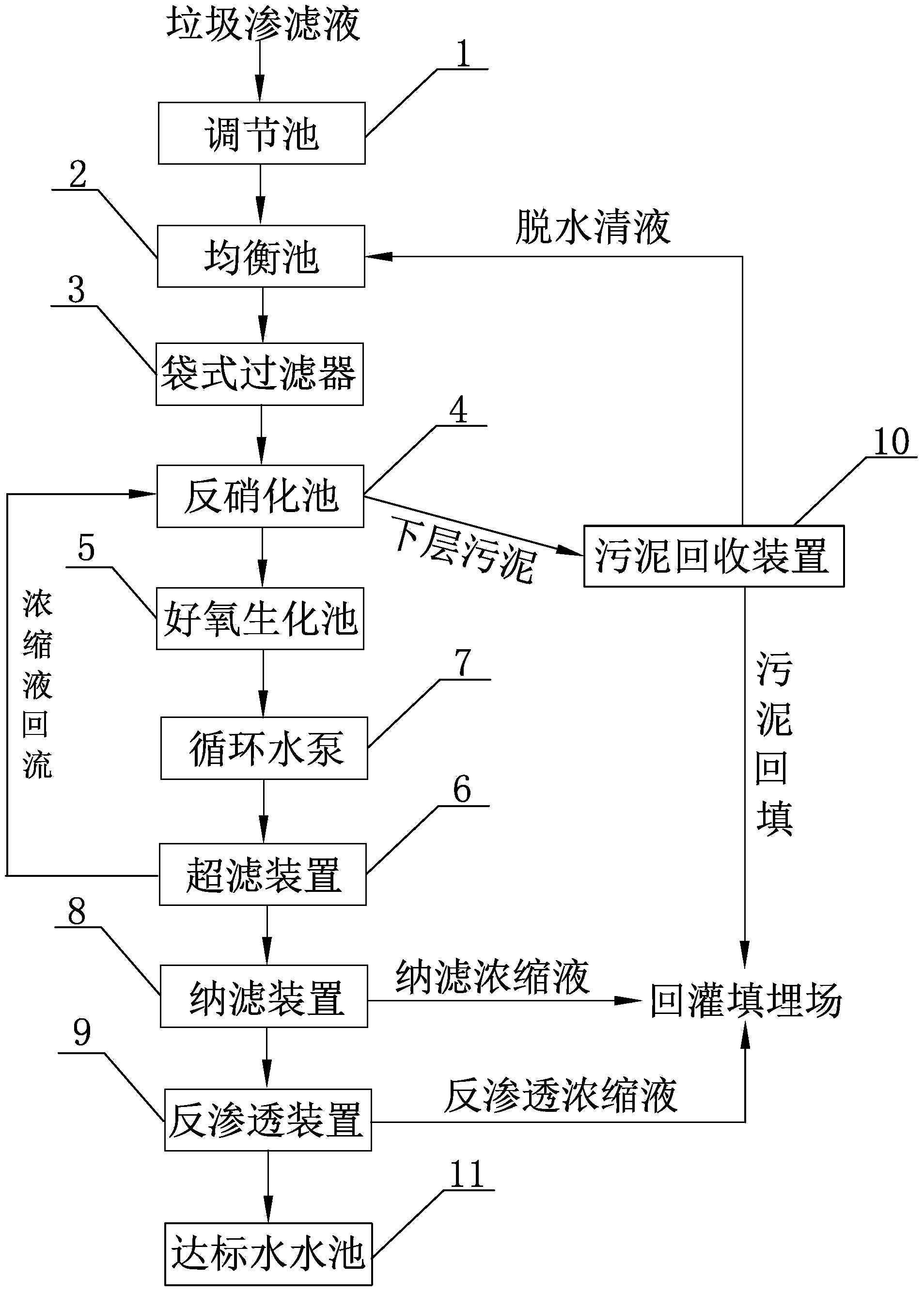

　　1.一種垃圾滲濾液處理系統，包括調節池(1)、均衡池(2)、反硝化池(4)和好氧生化池(5)， 調節池(1)的進水口與垃圾滲濾液管道連接，調節池(1)的排水口與均衡池(2)的進水口連接，均 衡池(2)的排水口與反硝化池(4)的進水口連接，反硝化池(4)的排水口與好氧生化池(5)的進水 口連接，其特征在于：還包括超濾裝置(6)、納濾裝置(8)、反滲透裝置(9)和污泥回收裝置(10)， 好氧生化池(5)的排水口與超濾裝置(6)的進水閥門連接，好氧生化池(5)與超濾裝置(6)之間的 管道上安裝有循環水泵(7)，超濾裝置(6)的滲透液出口與納濾裝置(8)的入水口連接，納濾裝置 (8)的滲透液出口與反滲透裝置(9)的給水進口連接，反滲透裝置(9)的滲透液出口與達標水水池 (11)連接，超濾裝置(6)上的濃縮液回流口與反硝化池(4)的進水口連接，反硝化池(4)的下部設 置污泥排放口與污泥回收裝置(10)的進液口連接，污泥回收裝置(10)上部的液體排放口與均衡 池(2)的進水口連接，污泥回收裝置(10)下部設置有污泥排出口，納濾裝置(8)下部和反滲透裝 置(9)下部分別設置有濃縮液出口。

　　2.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述調節池(1)與均衡池(2) 之間安裝有第一污水提升泵，均衡池(2)與反硝化池(4)之間安裝有第二污水提升泵。

　　3.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述均衡池(2)與反硝化池 (4)之間還安裝有袋式過濾器(3)。

　　4.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述各裝置之間通過管道 連接。

　　5.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述污泥回收裝置(10)的 污泥排出口、納濾裝置(8)的濃縮液出口和反滲透裝置(9)的濃縮液出口都與回灌填埋場連接。

　　說明書

　　垃圾滲濾液處理系統

　　技術領域

　　本實用新型涉及廢水處理領域，特別是涉及一種垃圾滲濾液處理系統。

　　背景技術

　　現階段，我國的城市生活垃圾采用衛生填埋處理的主流趨勢已經形成，但在相當長的一 個時期內，衛生填埋場滲瀝液的處理依然是件十分艱巨的事。因此，加強填埋作業及滲瀝液 處理的工程技術要求，全面考慮生活垃圾填埋污染控制已勢在必行。垃圾滲瀝液的性質與垃 圾的種類、性質、垃圾的填埋方式、覆蓋情況、降雨及蒸發等都有很大的關系，其濃度和性 質也隨時間呈高度的動態變化關系，主要取決于垃圾場的使用年限和取樣時填埋場所處的階 段;垃圾填埋方式對滲瀝液的水質具有一定的影響，如增加垃圾的填埋密度，即可減少垃圾 的含水量和土壤的滲水量，限制外來水進入填埋場，由此可推遲垃圾中有機成分的降解作用， 使?jié)B瀝液的濃度降低，延長滲瀝液的產生時間;而在垃圾的透水性能相同時，填埋場越深， 滲瀝液在填埋場內滯留時間越長，滲瀝液所含組分的濃度越高。垃圾填埋后，隨著填埋時間 的增長，垃圾中有機物的降解速率、垃圾的持水能力和水滲透性能均發生變化，所產生的滲 瀝液根據性質不同在填埋場不同填埋時間內是不同的。垃圾滲瀝液屬于高濃度有機廢水，由 于其所含有機污染物濃度高，流動緩慢，滲瀝液持續時間長，如果填埋場不能采取良好的滲 瀝液收集、導排、處理等措施，一旦進入地表水體或滲入地下水，都會對水體造成嚴重的污 染，其對地下水的污染程度取決于滲瀝液的量、滲濾的速度、垃圾的填埋年限、垃圾性質、 填埋垃圾的量及垃圾填埋場的工程措施及管理等。

　　垃圾填埋場防滲工程措施采取不當時或沒有采取防滲措施時，滲瀝液會滲入土壤，如果 其滲入速度超過了凈化速度，則會破壞自然動態平衡，導致土壤正常功能的失調，土壤質量 下降，嚴重的會造成土壤使用功能下降或喪失。因此，垃圾滲濾液的處理已經到了不容忽視 的地步，它是繼工業廢水處理后的又一項難處理廢水。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種結構簡單、凈化效果優異、維護費用和運營成 本都大大降低的垃圾滲濾液處理系統。

　　本實用新型垃圾滲濾液處理系統，包括調節池、均衡池、反硝化池和好氧生化池，調節 池的進水口與垃圾滲濾液管道連接，調節池的排水口與均衡池的進水口連接，均衡池的排水 口與反硝化池的進水口連接，反硝化池的排水口與好氧生化池的進水口連接，其中：還包括 超濾裝置、納濾裝置、反滲透裝置和污泥回收裝置，好氧生化池的排水口與超濾裝置的進水 閥門連接，好氧生化池與超濾裝置之間的管道上安裝有循環水泵，超濾裝置的滲透液出口與 納濾裝置的入水口連接，納濾裝置的滲透液出口與反滲透裝置的給水進口連接，反滲透裝置 的滲透液出口與達標水水池連接，超濾裝置上的濃縮液回流口與反硝化池的進水口連接，反 硝化池的下部設置污泥排放口與污泥回收裝置的進液口連接，污泥回收裝置上部的液體排放 口與均衡池的進水口連接，污泥回收裝置下部設置有污泥排出口，納濾裝置下部和反滲透裝 置下部分別設置有濃縮液出口。

　　本實用新型垃圾滲濾液處理系統，其中所述調節池與均衡池之間安裝有第一污水提升泵， 均衡池與反硝化池之間安裝有第二污水提升泵。

　　本實用新型垃圾滲濾液處理系統，其中所述均衡池與反硝化池之間還安裝有袋式過濾器。

　　本實用新型垃圾滲濾液處理系統，其中所述各裝置之間通過管道連接。

　　本實用新型垃圾滲濾液處理系統，其中所述污泥回收裝置的污泥排出口、納濾裝置的濃 縮液出口和反滲透裝置的濃縮液出口都與回灌填埋場連接。

　　本實用新型垃圾滲濾液處理系統與現有技術不同之處在于：本實用新型結構簡單、凈化 效果優異、大大降低了系統的維護費用和運營成本。采用微生物的反硝化作用、硝化作用、 亞硝化作用和氧化分解作用，去除掉垃圾滲濾液中的氨氮和有機物雜質，采用超濾技術、納 濾技術和反滲透技術相結合，對滲濾液中的剩余顆粒和雜質進行逐層過濾，最終所得的濾液 可以達到達標水的要求。在過濾過程中產生的污泥，上層污泥返回處理系統重新進行凈化處 理，下層污泥已達到填埋要求，直接排入回灌填埋場進行填埋，不會對周邊環境、土壤和地 下水源造成破壞。同時在系統中加入第一污水提升泵、第二污水提升泵和循環水泵，增加了 供水的流速，在過濾時增加了水的流量，減少了過濾膜上雜質的附著量，降低了雜質對過濾 膜的污染，使過濾膜的使用壽命大大增加，減少了系統后期的維護費用和運營成本。
