申請日2014.04.23

　　公開(公告)日2014.09.10

　　IPC分類號B01D21/04

　　摘要

　　一種機制砂廢水零加藥處理平流式多斗分級沉淀器，屬于廢水處理設備技術領域。其特征在于：包括沉淀器，沉淀器上部的制砂廢水輸水口、清水輸水口，沉淀器底部向制砂廢水輸水口一方傾斜，沉淀器底部相互間隔設有二個以上從粗到細的帶水的砂和泥的沉淀斗，每個沉淀斗都設有排出口;沉淀器內設有將沉淀器底部沉淀的粗砂、細砂、淤泥刮到對應的沉淀斗中的刮推裝置。本發明它在機制砂廢水不加藥的情況下，根據不同粒級砂、泥在水中的密度差的大小導致沉降速度的不同的原理，在二個以上沉淀斗中沉淀區分出帶水的粗砂、細砂、淤泥，為機制砂廢水零加藥處理方法的實施完成了最重要的一步。

　　權利要求書

　　1.一種機制砂廢水零加藥處理平流式多斗分級沉淀器，其特征在于：包括沉淀器，沉淀器上部的制砂廢水輸水口、清水輸水口，沉淀器底部向制砂廢水輸水口一方傾斜，沉淀器底部相互間隔設有二個以上從粗到細的帶水的砂和泥的沉淀斗，每個沉淀斗都設有排出口;沉淀器內設有將沉淀器底部沉淀的粗砂、細砂、淤泥刮到對應的沉淀斗中的刮推裝置。

　　2.根據權利要求1所述的機制砂廢水零加藥處理平流式多斗分級沉淀器，其特征在于：所述的刮推裝置是在沉淀器內橫向置有三根以上傳動軸，其中一根傳動軸由電機或發動機驅動，傳動軸二端或二端和中部裝有鏈輪，鏈輪上裝有鏈條，鏈條上裝有與鏈條垂直的相互間隔的刮推板。

　　3.根據權利要求1或2所述的機制砂廢水零加藥處理平流式多斗分級沉淀器，其特征在于：所述的沉淀器底部成5—15度向制砂廢水輸水口一方傾斜;沉淀器底設有3個從粗到細的帶水的砂和泥的沉淀斗，其中一個為粗砂的沉淀斗，一個為細砂的沉淀斗，1個為淤泥的沉淀斗，沉淀斗之間相隔1—3米。

　　說明書

　　機制砂廢水零加藥處理平流式多斗分級沉淀器

　　技術領域

　　本發明屬于廢水處理設備技術領域，具體涉及一種機制砂廢水零加藥處理平流式多斗分級沉淀器。

　　背景技術

　　近年來，國內基礎建設迅猛發展使得建筑用砂量急劇增長，早期的河道采砂已不能滿足現有發展建設所需用砂量，為保證河道安全，全國各地已經發出了禁采令，規定采砂時間及采砂量。建筑用砂的增加與河道采砂量的供需不平衡，更促使機制砂行業發展。機制砂也叫人工砂，即把山石、河道卵石等通過碎石、分級、機制等過程后加工成含泥量低，不同粒徑規格的建筑用砂。而在加工過程中由于清洗工序中需要大量清洗水，通過砂石清洗降低砂石中的破碎的粉末及自帶的細泥等。其含泥砂廢水如不經有效處理后排入河道會導致河道局部淤積、河床抬高影響過流效率，并且大量泥砂會嚴重破壞河流的生態環境及河流水域的水文景觀。

　　現有技術處理制砂廢水有二種，一種是自然沉降的辦法，另一種是加藥沉降工藝，前者存在的弊病是沉降效率低下，形不成工業化生產，而后者加藥沉降工藝的藥劑費用高，以及沉淀物分級不清回收利用率低，并存在沉降藥劑二次污染問題無法解決。而現有技術中尚無不加藥處理制砂廢水的技術和設備。

　　發明內容

　　本發明的目的是為了填補現有技術的空白，提供一種機制砂廢水零加藥處理平流式多斗分級沉淀器，它在機制砂廢水不加藥的情況下，根據不同粒級砂、泥在水中的密度差的大小導致沉降速度的不同的原理，在二個以上沉淀斗中沉淀區分出帶水的粗砂、細砂、淤泥，為機制砂廢水零加藥處理方法的實施完成了最重要的一步。

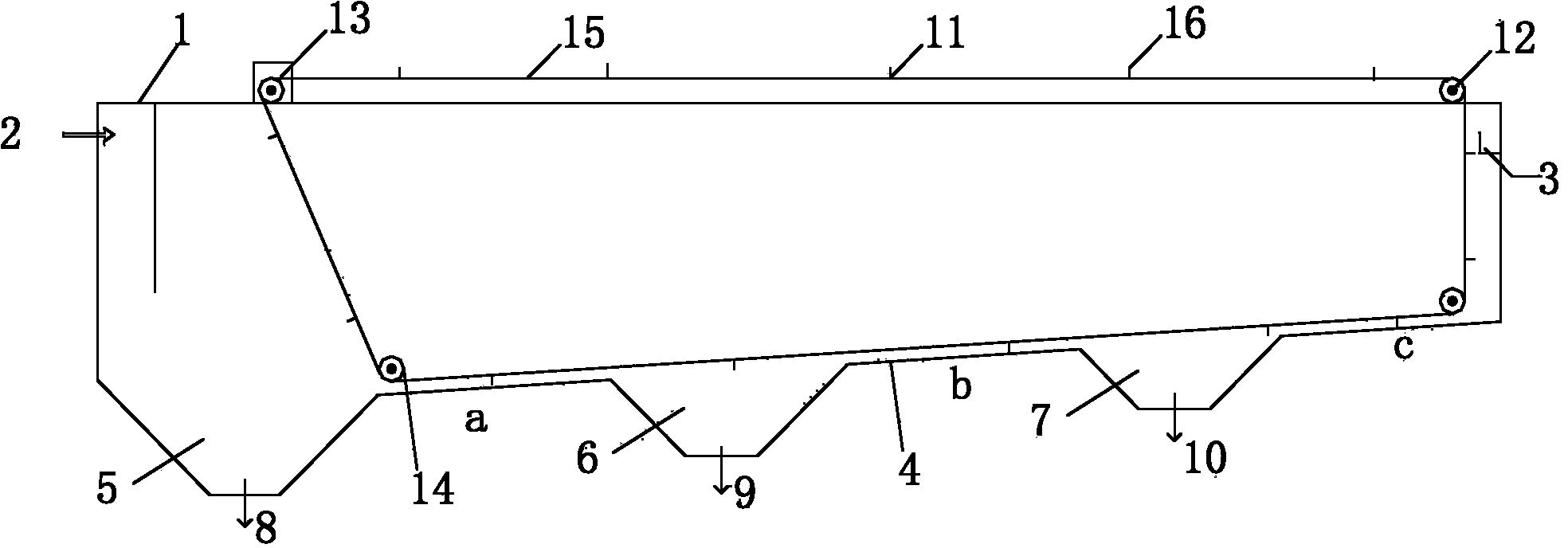

　　上述的發明目的是通過以下技術方案實現的，一種機制砂廢水零加藥處理平流式多斗分級沉淀器，其要點在于：包括沉淀器，沉淀器上部的制砂廢水輸水口、清水輸水口，沉淀器底部向制砂廢水輸水口一方傾斜，沉淀器底部相互間隔設有二個以上從粗到細的帶水的砂和泥的沉淀斗，每個沉淀斗都設有排出口;沉淀器內設有將沉淀器底部沉淀的粗砂、細砂、淤泥刮到對應的沉淀斗中的刮推裝置。

　　作為優選，所述的刮推裝置是在沉淀器內橫向置有三根以上傳動軸，其中一根傳動軸由電機或發動機驅動，傳動軸二端或二端和中部裝有鏈輪，鏈輪上裝有鏈條，鏈條上裝有與鏈條垂直的相互間隔的刮推板。

　　作為優選，所述的沉淀器底部成5—15度向制砂廢水輸水口一方傾斜;沉淀器底設有3個從粗到細的帶水的砂和泥的沉淀斗，其中一個為粗砂的沉淀斗，一個為細砂的沉淀斗，1個為淤泥的沉淀斗，沉淀斗之間相隔1—3米。

　　本發明的有益效果：原機制砂廢水采用自然沉降的辦法處理，沉降效率低下，形不成工業化生產。它在機制砂廢水不加藥的情況下，根據不同粒級砂、泥在水中的密度差的大小導致沉降速度的不同的原理，在二個以上沉淀斗中沉淀區分出帶水的粗砂、細砂、淤泥，為機制砂廢水零加藥處理方法的實施完成了最重要的一步。
