申請日2014.04.23

　　公開(公告)日2014.08.20

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種農村污水深度處理生化過濾一體化裝置及運行方法：設有污水調節池、污水預處理池、生化池、生化過濾池、出水池和設備間，污水調節池設有出水泵與污水預處理池和生化池連通;生化池設有溢流口與生化過濾池相通;生化池底部設有排泥泵，生化池和生化過濾池底部設有與鼓風機連通的曝氣管道和曝氣頭，生化過濾池中設有濾膜和反沖洗泵;并設有與所述泵和鼓風機控制連接的控制板。運行方法步驟：(1)進水;(2)生化池曝氣;(3)生化池沉淀;(4)生化池進水生化過濾池曝氣;(5)生化池曝氣;(6)生化池沉淀;(7)生化池排泥;(8)生化過濾池反沖洗。本發明適用于農村污水處理，操作簡便，可無人值守，費用低，能達到農村污水深度脫氮除磷的目的。

　　權利要求書

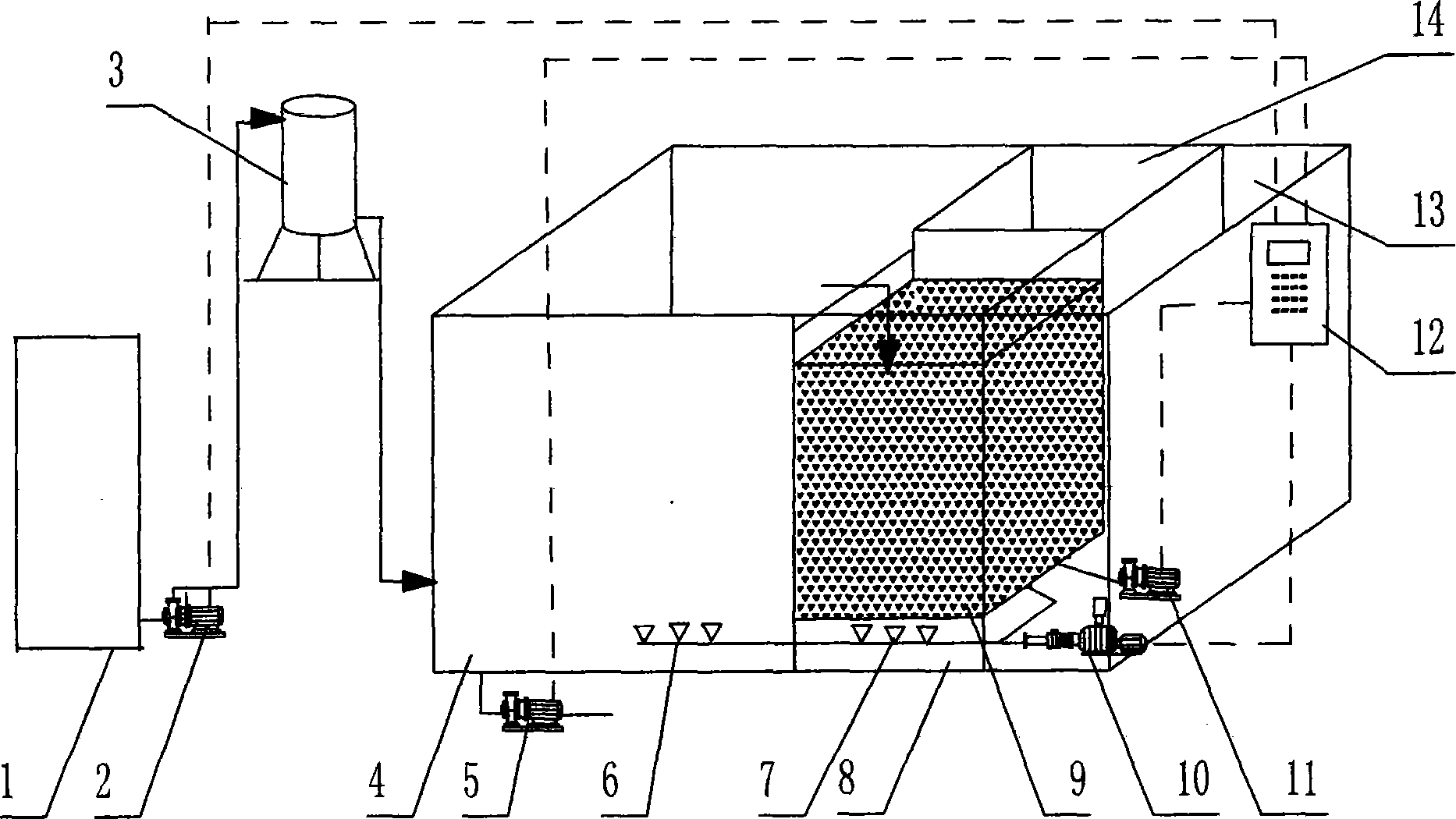

　　1.一種農村污水深度處理生化過濾一體化裝置：其特征是：設有污 水調節池(1)、生化池(4)、生化過濾池(8)、出水池(14)和設備間(13)， 所述污水調節池和生化池之間設有污水預處理池(3)，污水調節池設有出 水管道和出水泵(2)與污水預處理池上部連通，污水預處理池底部設有 出水管道與生化池底部連通;生化池上池口邊設有池水流入生化過濾池的 溢流口;生化池底部設有排泥泵(5)和排泥管道;生化池和生化過濾池 底部設有與鼓風機(10)連通的曝氣管道、曝氣閥和曝氣頭(6、7)，在 生化過濾池中設有濾膜(9)，并設有反沖洗泵(11);生物過濾池與出水 池底部連通;所述出水泵、排泥泵、鼓風機、反沖洗泵與控制開啟和關閉 的控制板進行控制連接;所述出水泵、排泥泵、鼓風機、反沖洗泵和控制 板均設置在設備間里;在污水調節池中設有控制污水水位的液位計;在污 水預處理池中設有污物過濾裝置;所述液位計與控制板進行控制連接。

　　2.根據權利要求1所述的農村污水深度處理生化過濾一體化裝置， 其特征是：所述污水調節池、生化池、生化過濾池和出水池采用全或半地 下一體化鋼結構或鋼混結構模塊化設計。

　　3.根據權利要求1或2所述的農村污水深度處理生化過濾一體化裝 置的運行方法，其特征是設有以下步驟：

　　(1)進水：污水調節池收集農村污水，當污水調節池中污水達到開 機水位時，開啟進水泵，進水泵將污水從污水調節池送入污水預處理池， 在污水預處理池中污水經過污物過濾裝置進行預處理，然后從底部進入生 化池，待生化池中水位滿了以后，停止進水，進入下一步驟;

　　(2)生化池曝氣：打開生化池曝氣閥，啟動鼓風機，調節曝氣量(10～ 12)Qm3/h，其中Q為進水泵每小時流量的立方米數，對生物濾池進行曝氣， 設定曝氣時間為4小時，由鼓風機提供的壓縮空氣通過曝氣頭，以微小氣 泡的形式向池中污水高效供氧，生化池中好氧去除有機物，然后將污水中 氨氮氧化為硝態氮;當曝氣時間達到后，停止曝氣，進入下一步驟;

　　(3)生化池沉淀：生化池停止曝氣后，進行沉淀閑置;此時進水閥門、 曝氣閥門、反沖洗閥門和排泥閥門均關閉;沉淀閑置時間為1.5-2小時; 然后進入下一步驟;

　　(4)生化池進水生化過濾池曝氣：開啟進水泵，將待處理的污水經過 污水預處理池后注入生化池中，進水時間為2V/5Q小時，生化池中的水滿 后溢流進入到生化過濾池中，打開生化過濾池中的曝氣閥和鼓風機，曝氣 量恒定在(10～12)Q m3/h，設定曝氣時間2V/5Q小時，式中V為生化池的 溶積立方米數，Q為進水泵每小時流量的立方米數，以下同;時間到后， 關閉進水泵和生化過濾池曝氣閥，然后進入下一步驟;

　　(5)生化池曝氣：開啟生化池曝氣閥，曝氣量恒定在(10～12)Q m3/h， 設定曝氣時間為2～4小時，關閉生化池曝氣閥和鼓風機。然后系統進入 下一步驟：

　　(6)生化池沉淀：生化池進行沉淀，沉淀時間1-2小時，然后進入 下一步驟：

　　(7)生化池排泥：打開排泥泵，設定排泥時間3-5分鐘，或排出總泥 量的2%-5%;排泥結束后，關閉排泥泵，然后進入下一個步驟：

　　(8)生化過濾池反沖洗：生化過濾池進行反沖洗，氣沖通過所述鼓風 機進行，水沖通過反沖洗泵進行，氣水混沖通過鼓風機和反沖洗泵同時進 行;氣沖5分鐘(12～16L)/m2·s，氣水混沖5分鐘(3～5L)/m2·s，水 沖10分鐘(4～6L)/m2·S，反沖洗完成后，返回步驟(4)。

　　說明書

　　農村污水深度處理生化過濾一體化裝置及運行方法

　　技術領域

　　本發明涉及一種污水處理技術，具體是農村污水的一體化生物處理裝 置和工藝，尤其是能夠?qū)崿F(xiàn)污水深度脫氮除磷的一體化裝置及運行方法， 適用于農村污水處理和城市內未接入管網的點源小流量污水處理。

　　背景技術

　　全國農村每年產生生活污水約80多億噸，而96%的村莊沒有排水渠道 和污水處理系統。生活污水隨意排放，嚴重污染了農村的生態環境，直接 威脅廣大農民群眾的身體健康以及農村的經濟發展。一方面，未經處理的 生活污水自流到地勢低洼的河流、湖泊和池塘等地表水體中，嚴重污染各 類水源;另一方面，生活污水也是疾病傳染擴散的源頭、容易造成部分地 區傳染病、地方病和人畜共患疾病的發生與流行。目前全國農村的自來水 普及率只有34%左右，還有3億多農民存在飲水安全問題。水源地水質低 的狀況與農村生活污水未經處理直接排放有直接因果關系。

　　農村污水處理模式主要有三種：(1)村落集中處理模式，即將所有住 戶產生的污水集中收集，統一建設污水處理設施，通常采用生物與生態組 合處理等工藝形式;(2)分散處理模式，即將污水分區收集，單獨處理， 通常采用中小型污水處理設備或自然處理等形式;(3)納入城鎮排水管網， 主要是城鎮近郊區的農村。中國農村的經濟發展、生活水平和方式、氣候 條件、地形條件等差異非常大，難于統一建設污水處理設施或并入城鎮管 網，適宜采用中小型污水處理設備實現農村廢水分散處理。因此，提出一 種農村污水深度處理生化過濾一體化裝置及運行方法是非常有必要的，有 著重要的現實意義。

　　發明內容

　　本發明的是為了解決上述技術問題，提出一種農村污水深度處理生化 過濾一體化裝置及運行方法，該裝置和方法是在考察了農村污水的特點及 其存在問題，經過長期的探索研究，通過改變傳統生化池的運行方式，充 分利用原污水中的有機物作為反硝化碳源進行反硝化，并與生化過濾相結 合。開發出的一種高效低能耗的深度脫氮除磷生化過濾的裝置及工藝。占 地面積小，工藝靈活穩定可靠，操作簡便，可無人值守，運行和管理費用 低，能達到農村污水深度脫氮除磷的目的。

　　本發明的技術方案是：

　　農村污水深度處理生化過濾一體化裝置：其特征是：設有污水調節池、 生化池、生化過濾池、出水池和設備間，所述污水調節池和生化池之間設 有污水預處理池，污水調節池設有出水管道和出水泵與污水預處理池上部 連通，污水預處理池底部設有出水管道與生化池底部連通;生化池上池口 邊設有池水流入生化過濾池的溢流口;生化池底部設有排泥泵和排泥管 道;生化池和生化過濾池底部設有與鼓風機連通的曝氣管道、曝氣閥和曝 氣頭，在生化過濾池中設有濾膜，并設有反沖洗泵;生物過濾池與出水池 底部連通;所述出水泵、排泥泵、鼓風機、反沖洗泵與控制開啟和關閉的 控制板進行控制連接;所述出水泵、排泥泵、鼓風機、反沖洗泵和控制板 均設置在設備間里;在污水調節池中設有控制污水水位的液位計;在污水 預處理池中設有污物過濾裝置;所述液位計與控制板進行控制連接。

　　所述污水調節池、生化池、生化過濾池和出水池采用全或半地下一體 化鋼結構或鋼混結構模塊化設計。

　　上述的農村污水深度處理生化過濾一體化裝置的運行方法，其特征是 設有以下步驟：

　　(1)進水：污水調節池收集農村污水，當污水調節池中污水達到開 機水位時，開啟進水泵，進水泵將污水從污水調節池送入污水預處理池， 在污水預處理池中污水經過污物過濾裝置進行預處理，然后從底部進入生 化池，待生化池中水位滿了以后，停止進水，進入下一步驟;

　　(2)生化池曝氣：打開生化池曝氣閥，啟動鼓風機，調節曝氣量(10～ 12)Qm3/h，其中Q為進水泵每小時流量的立方米數，對生物濾池進行曝氣， 設定曝氣時間為4小時，由鼓風機提供的壓縮空氣通過曝氣頭，以微小氣 泡的形式向池中污水高效供氧，生化池中好氧去除有機物，然后將污水中 氨氮氧化為硝態氮;當曝氣時間達到后，停止曝氣，進入下一步驟;

　　(3)生化池沉淀：生化池停止曝氣后，進行沉淀閑置;此時進水閥門、 曝氣閥門、反沖洗閥門和排泥閥門均關閉;沉淀閑置時間為1.5-2小時; 然后進入下一步驟;

　　(4)生化池進水生化過濾池曝氣：開啟進水泵，將待處理的污水經過 污水預處理池后注入生化池中，進水時間為2V/5Q小時，生化池中的水滿 后溢流進入到生化過濾池中，打開生化過濾池中的曝氣閥和鼓風機，曝氣 量恒定在(10～12)Q m3/h，設定曝氣時間2V/5Q小時，式中V為生化池的 溶積立方米數，Q為進水泵每小時流量的立方米數，以下同;時間到后， 關閉進水泵和生化過濾池曝氣閥，然后進入下一步驟;

　　(5)生化池曝氣：開啟生化池曝氣閥，曝氣量恒定在(10～12)Q m3/h， 設定曝氣時間為2～4小時，關閉生化池曝氣閥和鼓風機。然后系統進入 下一步驟：

　　(6)生化池沉淀：生化池進行沉淀，沉淀時間1-2小時，然后進入 下一步驟：

　　(7)生化池排泥：打開排泥泵，設定排泥時間3-5分鐘，或排出總泥 量的10%-20%;排泥結束后，關閉排泥泵，然后進入下一個步驟：

　　(8)生化過濾池反沖洗：生化過濾池進行反沖洗，氣沖通過所述鼓風 機進行，水沖通過反沖洗泵進行，氣水混沖通過鼓風機和反沖洗泵同時進 行;氣沖5分鐘(12～16L)/m2·S，氣水混沖5分鐘(3～5L)/m2·S，水 沖10分鐘(4～6L)/m2·S，反沖洗完成后，返回步驟(4)。

　　本發明的農村污水深度處理生化過濾一體化裝置與運行方法同現有 農村廢水處理技術相比，具有下列優點：

　　(1)能實現深度同步脫氮除磷，厭氧、缺氧、好氧交替狀態為實現同 步脫氮除磷提供了有利條件，而生化池與生化過濾池的結合更能夠深度脫 氮除磷。

　　(2)由于生化池同步進水/排水，曝氣、沉淀間歇進行。采用全/半地 下一體化鋼結構或鋼混結構模塊化設計，無噪音、臭味等影響周?chē)�環境的 問題，減少了整個工藝的占地面積和基建投資，同時也縮短了運行周期。

　　(3)由于充分的利用了原污水中的有機碳源，從而節省了外投碳源的 費用，同時由于污水中的有機物被作為反硝化碳源，這就節約了氧化這些 有機物所需要的氧氣，既節約了鼓風機的能耗，也減輕了有機物對硝化過 程的影響。

　　(4)設有控制板與水泵和鼓風機進行控制連接，可以采用手動控制與 自動控制相結合的控制方法，也可以進行自動控制，使得運行操作更為簡 單，管理更為方便，可實現無人值守。

　　(5)本發明可廣泛應用于農村廢水或城市點源小流量污水處理，特 別適用于分散處理模式如賓館飯店、旅游度假村、新農村等的中小型污水 處理及回用項目。
