申請日2014.04.23

　　公開(公告)日2014.08.27

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種污水循環處理裝置，包括集水池、離心脫泥池、凈化過濾池、生物氧化曝氣池、取樣檢驗池、回水池、出水閥、循環閥、垃圾濾網、離心機、活性炭濾網、吸油網、精濾網、鼓風機、曝氣管及反滲透膜;垃圾濾網設在集水池內，集水池連離心脫泥池，離心機設在離心脫泥池內;離心脫泥池連凈化過濾池，活性炭濾網、吸油網及精濾網設在凈化過濾池內;凈化過濾池連生物氧化曝氣池，鼓風機設在生物氧化曝氣池兩側，曝氣管及反滲透膜在生物氧化曝氣池內;生物氧化曝氣池連取樣檢驗池;回水池連取樣檢驗池，出水閥設在輸水管上。本實用新型能將生活污水和工業污水進行凈化處理后存儲在回水箱，可再次利用，節能環保。

　　權利要求書

　　1.一種污水循環處理裝置，其特征在于：包括入水管、集水池、輸水管、離心脫泥池、凈化過濾池、生物氧化曝氣池、取樣檢驗池、回水池、循環回水管、出水閥、循環閥、垃圾濾網、離心機、活性炭濾網、吸油網、精濾網、一對鼓風機、一對曝氣管及反滲透膜;所述的集水池的一側中央設有進水口，所述的集水池的另一側底部設有出水口，所述的入水管與所述的集水池的進水口連接，所述的垃圾濾網設置在所述的集水池內，并罩蓋在所述的集水池的進水口上，所述的垃圾濾網是“>”結構;所述的離心脫泥池的一側上端設有進水口，所述的離心脫泥池的另一側下端設有出水口，所述的輸水管的兩端分別連接所述的集水池的出水口及離心脫泥池的進水口，所述的離心機設置在所述的離心脫泥池內;所述的凈化過濾池的兩側中央分別設有進水口和出水口，所述的輸水管的兩端分別連接所述的離心脫泥池的出水口及凈化過濾池的進水口，所述的活性炭濾網、吸油網及精濾網分別設置在所述的凈化過濾池內，所述的吸油網豎直設置在所述的凈化過濾池的中央，所述的活性炭濾網豎直設置在所述的吸油網與所述的凈化過濾池的進水口之間，所述的精濾網豎直設置在所述的吸油網與所述的凈化過濾池的出水口之間;所述的生物氧化曝氣池的上端中央及下端中央分別設有進水口及出水口，所述的輸水管的兩端分別與所述的凈化過濾池的出水口及生物氧化曝氣池的進水口連接，所述的一對鼓風機分別設置在所述的生物氧化曝氣池的一側上端及另一側下端，所述的一對曝氣管的一端分別與所述的一對鼓風機對應連接，所述的一對曝氣管的另一端分別水平延伸到所述的生物氧化曝氣池內，所述的反滲透膜設置在所述的生物氧化曝氣池內，位于所述的一對曝氣管之間;所述的取樣檢驗池的兩側分別設有進水口和回水口，所述的取樣檢驗池的底部設有循環口，所述的輸水管的兩端分別與所述的生物氧化曝氣池的出水口及取樣檢驗池的進水口連接，所述的循環回水管的兩端分別與所述的取樣檢驗池的回水口及凈化過濾池的進水口連接，所述的循環閥設置在所述的循環回水管上;所述的回水池的一側設有進水口，所述的輸水管的兩端分別與所述的回水池的進水口及取樣檢驗池的出水口連接，所述的出水閥設置在所述的回水池與所述的取樣檢驗池之間的輸水管上。

　　2.根據權利要求1所述的污水循環處理裝置，其特征在于：還包括廢氣處理裝置，所述的廢氣處理裝置分別通過氣管與所述的集水池、離心脫泥池、凈化過濾池及生物氧化曝氣池連接。

　　3.根據權利要求1所述的污水循環處理裝置，其特征在于：所述的取樣檢驗池上連接有顯示控制屏，所述的顯示控制屏與所述的出水閥及循環閥連接。

　　4.根據權利要求1所述的污水循環處理裝置，其特征在于：所述的離心脫泥池的進水口處設有控制閥，所述的離心脫泥池的底部設有固定安裝底座，所述的離心脫泥池通過所述的固定安裝底座固定設置在地面上。

　　說明書

　　一種污水循環處理裝置

　　技術領域

　　本實用新型涉及一種污水處理設備，尤其涉及一種污水循環處理裝置。

　　背景技術

　　生活污水、工業生產污水等各種污水需要經過凈化處理達標后才能排放到河流中，否則會引起水質污染，水質一旦受到污染，空氣、土壤等自然環境也會受到嚴重的影響，經過凈化處理的污水排放到河流中后，需要輸入清水補充，極大的浪費了水資源。

　　實用新型內容

　　本實用新型的目的：提供一種污水循環處理裝置，能將污水循環處理后多次利用。

　　為了實現上述目的，本實用新型的技術方案是：

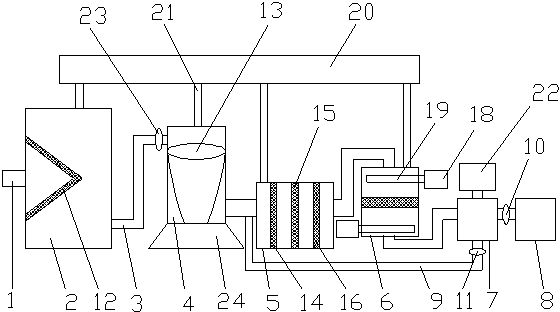

　　一種污水循環處理裝置，包括入水管、集水池、輸水管、離心脫泥池、凈化過濾池、生物氧化曝氣池、取樣檢驗池、回水池、循環回水管、出水閥、循環閥、垃圾濾網、離心機、活性炭濾網、吸油網、精濾網、一對鼓風機、一對曝氣管及反滲透膜;所述的集水池的一側中央設有進水口，所述的集水池的另一側底部設有出水口，所述的入水管與所述的集水池的進水口連接，所述的垃圾濾網設置在所述的集水池內，并罩蓋在所述的集水池的進水口上，所述的垃圾濾網是“>”結構;所述的離心脫泥池的一側上端設有進水口，所述的離心脫泥池的另一側下端設有出水口，所述的輸水管的兩端分別連接所述的集水池的出水口及離心脫泥池的進水口，所述的離心機設置在所述的離心脫泥池內;所述的凈化過濾池的兩側中央分別設有進水口和出水口，所述的輸水管的兩端分別連接所述的離心脫泥池的出水口及凈化過濾池的進水口，所述的活性炭濾網、吸油網及精濾網分別設置在所述的凈化過濾池內，所述的吸油網豎直設置在所述的凈化過濾池的中央，所述的活性炭濾網豎直設置在所述的吸油網與所述的凈化過濾池的進水口之間，所述的精濾網豎直設置在所述的吸油網與所述的凈化過濾池的出水口之間;所述的生物氧化曝氣池的上端中央及下端中央分別設有進水口及出水口，所述的輸水管的兩端分別與所述的凈化過濾池的出水口及生物氧化曝氣池的進水口連接，所述的一對鼓風機分別設置在所述的生物氧化曝氣池的一側上端及另一側下端，所述的一對曝氣管的一端分別與所述的一對鼓風機對應連接，所述的一對曝氣管的另一端分別水平延伸到所述的生物氧化曝氣池內，所述的反滲透膜設置在所述的生物氧化曝氣池內，位于所述的一對曝氣管之間;所述的取樣檢驗池的兩側分別設有進水口和回水口，所述的取樣檢驗池的底部設有循環口，所述的輸水管的兩端分別與所述的生物氧化曝氣池的出水口及取樣檢驗池的進水口連接，所述的循環回水管的兩端分別與所述的取樣檢驗池的回水口及凈化過濾池的進水口連接，所述的循環閥設置在所述的循環回水管上;所述的回水池的一側設有進水口，所述的輸水管的兩端分別與所述的回水池的進水口及取樣檢驗池的出水口連接，所述的出水閥設置在所述的回水池與所述的取樣檢驗池之間的輸水管上。

　　上述的污水循環處理裝置，其中，還包括廢氣處理裝置，所述的廢氣處理裝置分別通過氣管與所述的集水池、離心脫泥池、凈化過濾池及生物氧化曝氣池連接。

　　上述的污水循環處理裝置，其中，所述的取樣檢驗池上連接有顯示控制屏，所述的顯示控制屏與所述的出水閥及循環閥連接。

　　上述的污水循環處理裝置，其中，所述的離心脫泥池的進水口處設有控制閥，所述的離心脫泥池的底部設有固定安裝底座，所述的離心脫泥池通過所述的固定安裝底座固定設置在地面上。

　　本實用新型能將生活污水和工業污水進行凈化處理后存儲在回水箱，可再次作為工業用水使用，節約水資源，保護環境。
