申請日2014.04.23

　　公開(公告)日2014.08.20

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及污水處理設備的技術領域，尤其是一種生活污水處理設備，包括罐體，罐體內從左至右依次設置有第一接觸氧化室、第二接觸氧化室、第三接觸氧化室、混合反應室以及沉淀過濾室，第一接觸氧化室的左端設置有原水進口，混合反應室內具有混凝劑發生器，沉淀過濾室的右端設置有反沖洗進口、消毒劑進口、中水出口以及排污出口，第一接觸氧化室、第二接觸氧化室、第三接觸氧化室分別為厭氧室、缺氧室以及好氧室。該一種生活污水處理設備，結構設計合理，污水處理效果顯著。

　　權利要求書

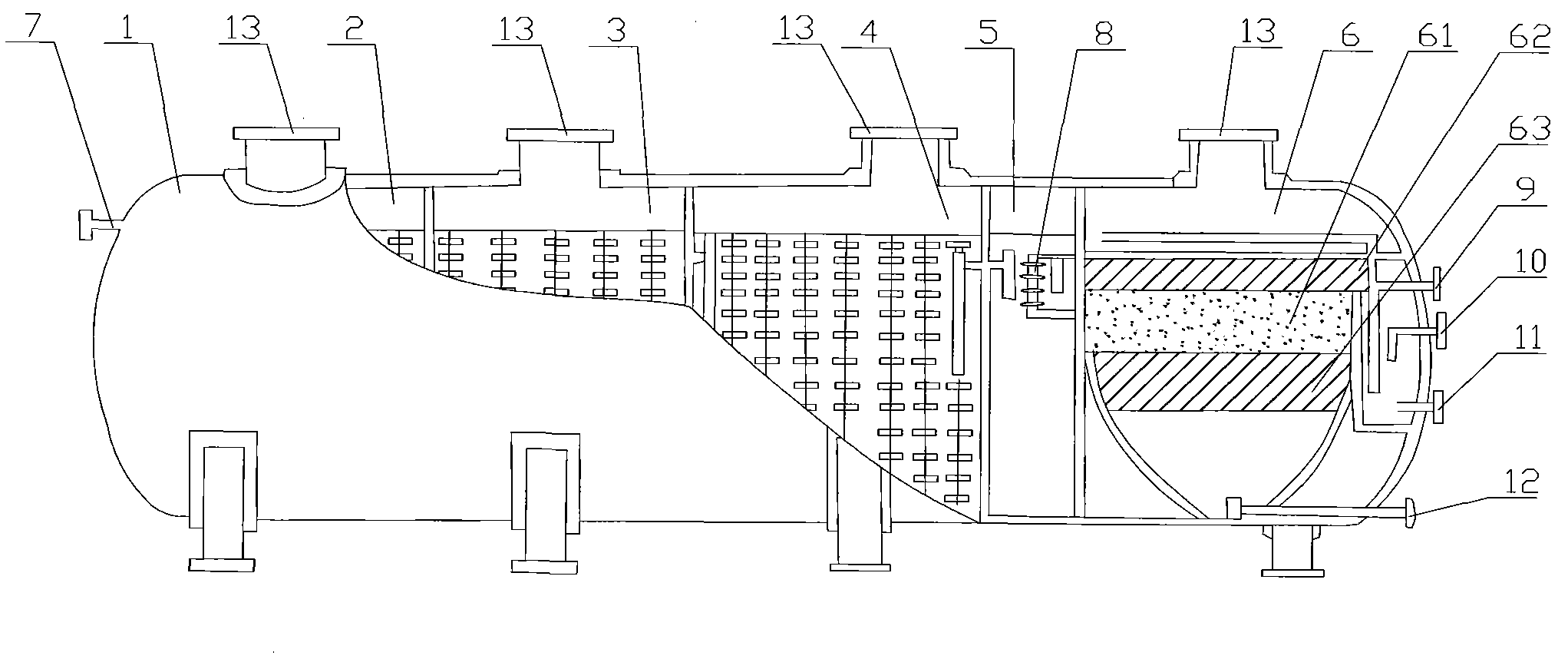

　　1.一種生活污水處理設備，其特征在于：包括罐體(1)，所述的罐體(1) 內從左至右依次設置有第一接觸氧化室(2)、第二接觸氧化室(3)、第三接觸 氧化室(4)、混合反應室(5)以及沉淀過濾室(6)，所述的第一接觸氧化室(2) 的左端設置有原水進口(7)，所述的混合反應室(5)內具有混凝劑發生器(8)， 所述的沉淀過濾室(6)的右端設置有反沖洗進口(9)、消毒劑進口(10)、中 水出口(11)以及排污出口(12)，第一接觸氧化室(2)、第二接觸氧化室(3)、 第三接觸氧化室(4)分別為厭氧室、缺氧室以及好氧室。

　　2.根據權利要求1所述的一種生活污水處理設備，其特征在于：所述的沉 淀過濾室(6)內包括流化導流過濾層(61)及位于流化導流過濾層(61)兩側 的第一導流過濾層(62)和第二導流過濾層(63)，所述的第一導流過濾層(62) 和第二導流過濾層(63)均為由輕質陶粒制成的陶粒濾板。

　　3.根據權利要求1或2所述的一種生活污水處理設備，其特征在于：所述 的罐體(1)上設置有四個分別對應著第一接觸氧化室(2)、第二接觸氧化室(3)、 第三接觸氧化室(4)、混合反應室(5)的人孔(13)。

　　說明書

　　一種生活污水處理設備

　　技術領域

　　本實用新型涉及污水處理設備的技術領域，尤其是一種生活污水處理設備。

　　背景技術

　　隨著社會經濟的發展和人口的增長，水資源短缺已經成為全球化的問題， 而我國的缺水形勢更為嚴峻。與此同時，水環境污染日益嚴重。全國七大重點 流域地表水普遍存在有機污染，特別是流經城市的河段有機污染更加嚴重，主 要湖泊富營養化問題突出。水資源短缺和環境污染己成為制約我國經濟和社會 發展的重要因素，迫切要求適合時代發展的污水資源化技術，以緩解水資源短 缺狀況。因此，近年來各種新型、改良型的處理生活污水技術不斷出現。

　　現有技術中的生活污水處理設備在結構設計上存在一定的缺陷，且成本較 高，同時處理后的生活污水常常不能達到中水回流的標準。

　　發明內容

　　本實用新型要解決的技術問題是：為了解決上述背景技術中的現有技術存 在的問題，提供一種生活污水處理設備，結構設計合理，污水處理效果顯著。

　　本實用新型解決其技術問題所采用的技術方案是：一種生活污水處理設備， 包括罐體，罐體內從左至右依次設置有第一接觸氧化室、第二接觸氧化室、第 三接觸氧化室、混合反應室以及沉淀過濾室，第一接觸氧化室的左端設置有原 水進口，混合反應室內具有混凝劑發生器，沉淀過濾室的右端設置有反沖洗進 口、消毒劑進口、中水出口以及排污出口，第一接觸氧化室、第二接觸氧化室、 第三接觸氧化室分別為厭氧室、缺氧室以及好氧室。

　　為了提高沉淀過濾室的沉淀過濾效果，故沉淀過濾室內包括流化導流過濾 層及位于流化導流過濾層兩側的第一導流過濾層和第二導流過濾層，第一導流 過濾層和第二導流過濾層均為由輕質陶粒制成的陶粒濾板。

　　為了更加方便清潔罐體內部的衛生，故罐體上設置有四個分別對應著第一 接觸氧化室、第二接觸氧化室、第三接觸氧化室、混合反應室的人孔。

　　本實用新型的有益效果是：本實用新型的一種生活污水處理設備，結構設 計合理，污水處理效果顯著，成本較低，同時處理后的生活污水常常能夠達到 中水回流的標準。
