申請日2014.04.23

　　公開(公告)日2014.09.24

　　IPC分類號C02F3/00

　　摘要

　　本實用新型涉及一種用于處理污水生化反應池液面漂浮物的可旋轉撇渣器，其安裝于污水生化反應池上，其包括工作橋、驅動裝置、連桿、浮渣槽以及撇浮渣管;其中，所述工作橋上設有一機座;所述驅動裝置通過一上銷軸鉸接于機座;所述連桿上端連接驅動裝置，下端通過一下銷軸鉸接于撇浮渣管上;所述浮渣槽固持于工作橋底部的一端，其和撇浮渣管連通;所述撇浮渣管一端通過一旋轉法蘭安裝于浮渣槽上，另一端通過另一旋轉法蘭安裝于污水生化反應池的側壁上。本實用新型的用于處理污水生化反應池液面漂浮物的可旋轉撇渣器具有結構簡單﹑功率耗用小﹑撇渣效率高﹑維護方便﹑運行穩定等諸多優點。

　　權利要求書

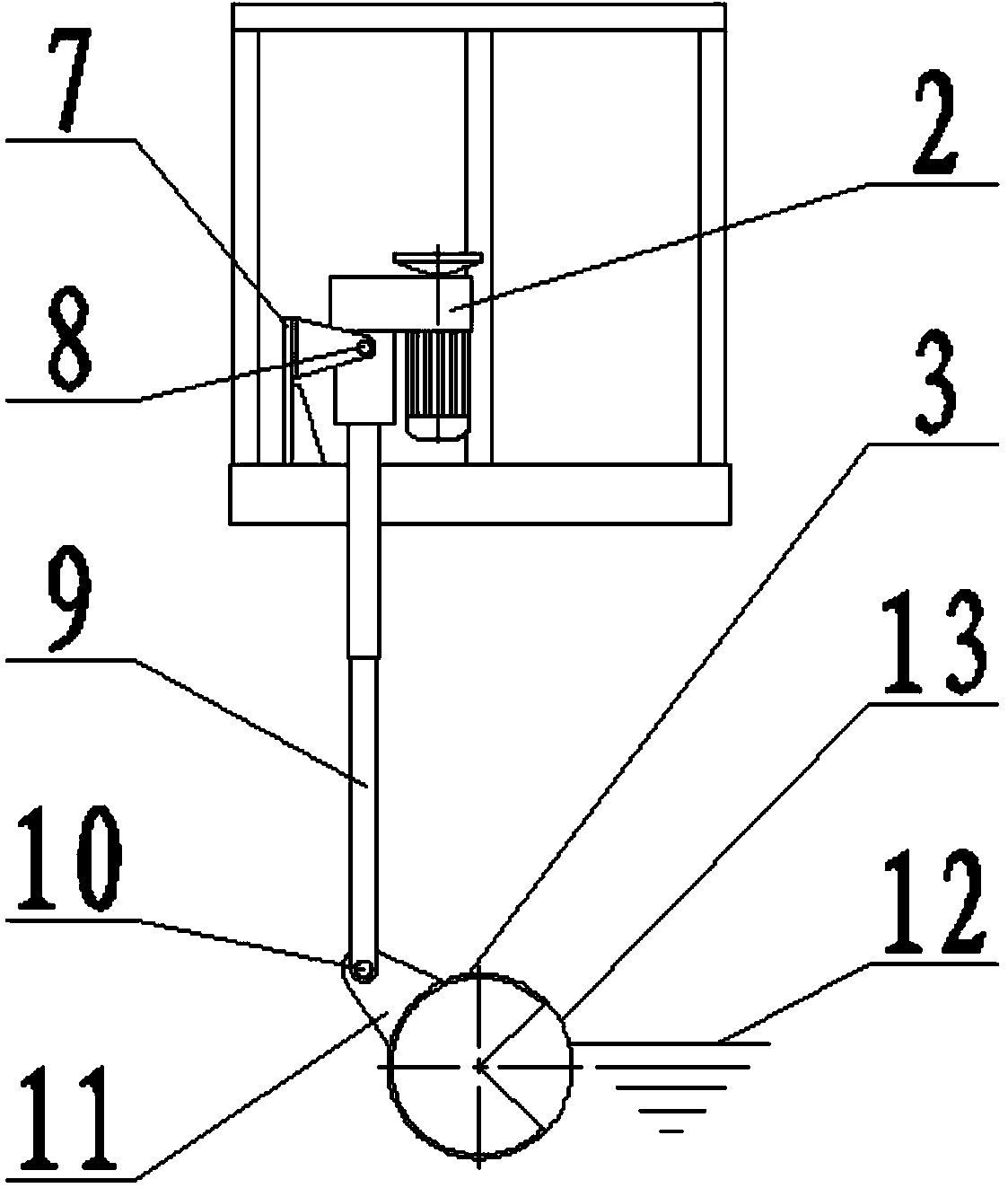

　　1.一種用于處理污水生化反應池液面漂浮物的可旋轉撇渣器，其安裝于 污水生化反應池上，其特征在于：包括工作橋、驅動裝置、連桿、浮渣槽以 及撇浮渣管;其中，所述工作橋上設有一機座;所述驅動裝置通過一上銷軸 鉸接于機座;所述連桿上端連接驅動裝置，下端通過一下銷軸鉸接于撇浮渣 管上;所述浮渣槽固持于工作橋底部的一端，其和撇浮渣管連通;所述撇浮 渣管一端通過一旋轉法蘭安裝于浮渣槽上，另一端通過另一旋轉法蘭安裝于 污水生化反應池的側壁上。

　　2.如權利要求1所述的用于處理污水生化反應池液面漂浮物的可旋轉撇 渣器，其特征在于：于所述撇浮渣管和工作橋之間連接有若干吊架。

　　3.如權利要求1所述的用于處理污水生化反應池液面漂浮物的可旋轉撇 渣器，其特征在于：于所述撇浮渣管上設有一吊耳;所述連桿通過下銷軸鉸 接于撇浮渣管的吊耳上。

　　4.如權利要求1所述的用于處理污水生化反應池液面漂浮物的可旋轉撇 渣器，其特征在于：于所述撇浮渣管上開設有若干槽口。

　　說明書

　　一種用于處理污水生化反應池液面漂浮物的可旋轉撇渣器

　　【技術領域】

　　本實用新型涉及一種撇渣器，具體涉及一種用于處理污水生化反應池液 面漂浮物的可旋轉撇渣器，屬于污水處理配套設備技術領域。

　　【背景技術】

　　在工業污水處理廠生化反應池的液面上，常常漂浮有大量的浮渣﹑油﹑ 泡沫等漂浮物，若不及時清理會造成大面積的池面污染，影響水質﹑產生異 味。

　　目前，清除這些液面漂浮物主要采用在液面上攔擋﹑打撈﹑匯集﹑排放 的方式進行清理，不僅費事費力，清理效果也不理想。

　　因此，為解決上述技術問題，確有必要提供一種新型的用于處理污水生 化反應池液面漂浮物的可旋轉撇渣器，以克服現有技術中的所述缺陷。

　　【實用新型內容】

　　為解決上述問題，本實用新型的目的在于提供一種結構簡單﹑功率耗用 小﹑撇渣效率高﹑維護方便﹑運行穩定的用于污水生化反應池液面漂浮物處 理的可旋轉撇渣器。

　　為實現上述目的，本實用新型采取的技術方案為：一種用于處理污水生 化反應池液面漂浮物的可旋轉撇渣器，其安裝于污水生化反應池上，其包括 工作橋、驅動裝置、連桿、浮渣槽以及撇浮渣管;其中，所述工作橋上設有 一機座;所述驅動裝置通過一上銷軸鉸接于機座;所述連桿上端連接驅動裝 置，下端通過一下銷軸鉸接于撇浮渣管上;所述浮渣槽固持于工作橋底部的 一端，其和撇浮渣管連通;所述撇浮渣管一端通過一旋轉法蘭安裝于浮渣槽 上，另一端通過另一旋轉法蘭安裝于污水生化反應池的側壁上。

　　本實用新型的用于處理污水生化反應池液面漂浮物的可旋轉撇渣器進一 步設置為：于所述撇浮渣管和工作橋之間連接有若干吊架。

　　本實用新型的用于處理污水生化反應池液面漂浮物的可旋轉撇渣器進一 步設置為：于所述撇浮渣管上設有一吊耳;所述連桿通過下銷軸鉸接于撇浮 渣管的吊耳上。

　　本實用新型的用于處理污水生化反應池液面漂浮物的可旋轉撇渣器還設 置為：于所述撇浮渣管上開設有若干槽口。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型的用于處 理污水生化反應池液面漂浮物的可旋轉撇渣器具有結構簡單﹑功率耗用小﹑ 撇渣效率高﹑維護方便﹑運行穩定等諸多優點。
