申請日2014.04.23

　　公開(公告)日2014.09.24

　　IPC分類號C02F11/14; C02F11/12

　　摘要

　　本實用新型提供了一種污泥處理系統，其包括有壓濾機，所述壓濾機包括機架、壓濾裝置、出泥口、進料口、氣動控制系統、沖洗裝置，其還包括混合器、溶藥攪拌裝置、加藥泵、污泥泵、污泥管、空氣壓縮機和沖洗泵，所述混合器連接壓濾機的進料口，所述溶藥攪拌裝置通過管道與加藥泵的一端相連，加藥泵的另一端通過管道與混合器相連，所述污泥泵的一端連接污泥管，污泥泵的另一端通過管道連接混合器，所述沖洗泵通過管道連接壓濾機的沖洗裝置，所述空氣壓縮機連接壓濾機的氣動控制系統。本實用新型通過泥藥混合的方式，將污泥變成凝聚體，再將凝聚體的污泥壓濾機壓濾得到泥餅。具有污泥處理效果高、處理工藝簡單、成本低的特點。

　　權利要求書

　　1.一種污泥處理系統，其包括有壓濾機，所述壓濾機包括機架、壓濾裝置、出泥口、進料口、氣動控制系統、沖洗裝置，其特征在于：其還包括混合器、溶藥攪拌裝置、加藥泵、污泥泵、污泥管、空氣壓縮機和沖洗泵，所述混合器連接壓濾機的進料口，所述溶藥攪拌裝置通過管道與加藥泵的一端相連，加藥泵的另一端通過管道與混合器相連，所述污泥泵的一端連接污泥管，污泥泵的另一端通過管道連接混合器，所述沖洗泵通過管道連接壓濾機的沖洗裝置，所述空氣壓縮機連接壓濾機的氣動控制系統。

　　2.如權利要求1所述的一種污泥處理系統，其特征在于：所述溶藥攪拌裝置包括攪拌池和儲藥池，攪拌池上部設有供水管和投藥口，攪拌池內設有攪拌機，攪拌池與儲藥池通過管道相連接，儲藥池通過管道與加藥泵相連接。

　　3.如權利要求1所述的一種污泥處理系統，其特征在于：所述沖洗泵與沖洗裝置連接的管道上設有水壓表和閥門。

　　4.如權利要求1所述的一種污泥處理系統，其特征在于：所述加藥泵與混合器連接的管道上設有止回閥。

　　5.如權利要求1所述的一種污泥處理系統，其特征在于：所述污泥泵與混合器連接的管道上設有閥門。

　　說明書

　　一種污泥處理系統

　　技術領域

　　本實用新型涉及污泥處理領域，尤其是涉及一種污泥處理系統。

　　背景技術

　　污泥處理是污水處理系統的重要組成部分，常用的污泥處理技術一般包括了污泥的濃縮、脫水和干燥三方面的技術。其中污泥脫水是污泥處理最困難的一環，體積龐大的污泥不便于外運，導致其處理成本大大提高。污泥經濃縮、消化后尚有 70% 以上的含水量，體積仍很大，為方便綜合利用和最終處置，需要對污泥作脫水處理，使液態的污泥轉變?yōu)榘牍虘B(tài)。

　　污泥濃縮的目的就是降低污泥中的水分，縮小污泥的體積，從而方便清理和運送�，F(xiàn)有的污泥處理系統一般包括污泥濃縮池、污泥壓濾機，但大多污泥濃縮效果不理想，壓濾后泥餅水分含量大，并且現有污泥處理系統結構復雜、處理成本高。

　　實用新型內容

　　本實用新型目的是針對現有技術所存在的上述技術問題，提供一種結構簡單、成本低的污泥處理系統。

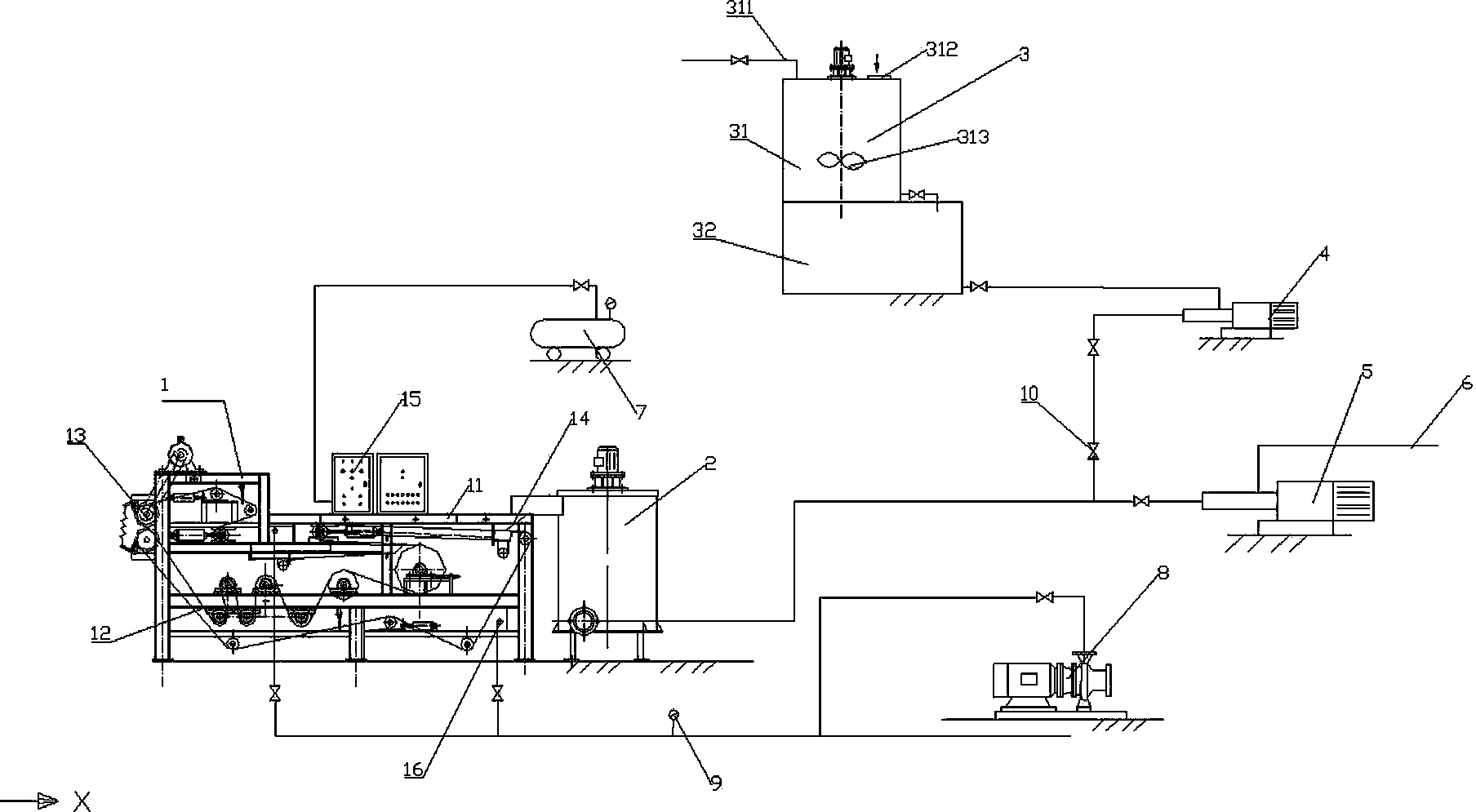

　　為實現上述目的，本實用新型提出了一種污泥處理系統，其包括有壓濾機，所述壓濾機包括機架、壓濾裝置、出泥口、進料口、氣動控制系統、沖洗裝置，其還包括混合器、溶藥攪拌裝置、加藥泵、污泥泵、污泥管、空氣壓縮機和沖洗泵，所述混合器連接壓濾機的進料口，所述溶藥攪拌裝置通過管道與加藥泵的一端相連，加藥泵的另一端通過管道與混合器相連，所述污泥泵的一端連接污泥管，污泥泵的另一端通過管道連接混合器，所述沖洗泵通過管道連接壓濾機的沖洗裝置，所述空氣壓縮機連接壓濾機的氣動控制系統。

　　作為優選，所述溶藥攪拌裝置包括攪拌池和儲藥池，攪拌池上部設有供水管和投藥口，攪拌池內設有攪拌機，攪拌池與儲藥池通過管道相連接，儲藥池通過管道與加藥泵相連接。

　　作為優選，所述沖洗泵與沖洗裝置連接的管道上設有水壓表和閥門。

　　作為優選，所述加藥泵與混合器連接的管道上設有止回閥。

　　作為優選，所述污泥泵與混合器連接的管道上設有閥門。

　　本實用新型通過泥藥混合的方式，將污泥變成凝聚體，再將凝聚體的污泥壓濾機壓濾得到泥餅。具有污泥處理效果高、處理工藝簡單、成本低的特點。
