申請日2014.02.12
公開(公告)日2014.11.05
IPC分類號E03F5/04; E03C1/12
摘要
本實用新型的目的是供提一種洗衣機廢水儲存再利用底座，在不增加占地面積與洗衣機機體管道改造的前提下解決洗衣機排出廢水回收再利用的問題，通過與三通閥門連接的水泵可將儲水箱體內的廢水往較高水位輸送或通過改造洗衣機進水口管道安裝三通閥，可實現底座儲水沉淀后供給洗衣機洗滌衣物使用，達到節約用水保護環境的目的。
權利要求書

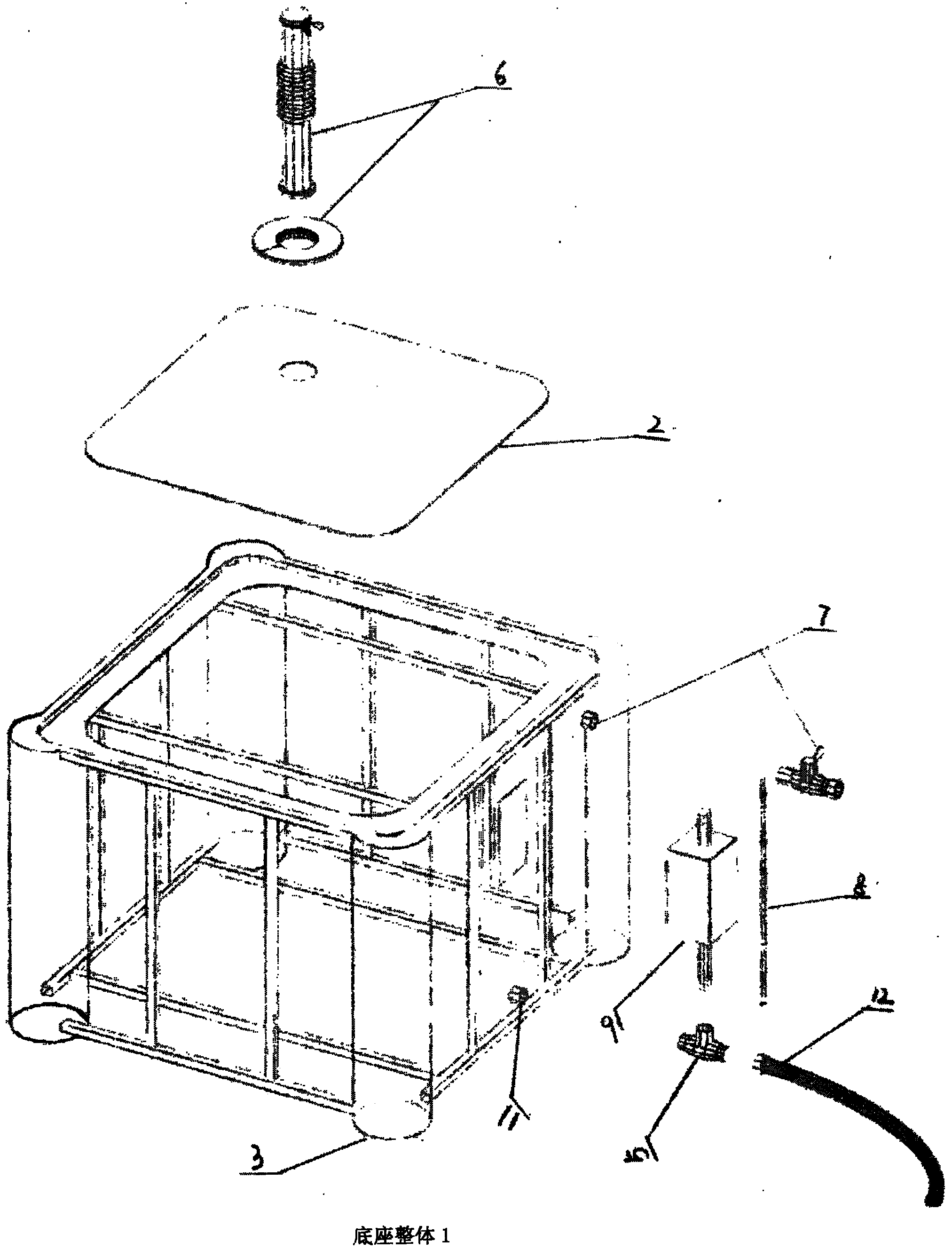

1.一種洗衣機廢水儲存再利用底座，它包括底座(1)和通過洗衣機出水管(6)與其 連接的洗衣機(10)，其特征在于：蓄水箱(1)外側設有限水位外溢水口(7)，在 底座(1)外側設有出水口(11)和三通控水閥門(5)用于控制連接于上的過濾水 泵(9)與右的出水口延長軟管(12)的水流控制，設置水位尺(8)檢測底座蓄水量。
2.根據權利要求1所述的洗衣機廢水儲存再利用底座，其特征在于：底座(1) 主體做為儲水載體，洗衣機(10)放置于其頂部上方，底部設有支腳(3)，頂蓋 (2)為對稱可拆卸結構。
3.根據權利要求2所述的洗衣機廢水儲存再利用底座，用于儲存洗衣機排水口 輸送來廢水的儲存載體為底座本身，頂部與底部邊緣四周為突起反U型加強 結構，作為可拆卸式上頂蓋(2)的限位裝置。
4.根據權利要求1所述的洗衣機廢水儲存再利用底座，利用頂蓋(2)對稱可 拆卸結構，底座(1)可隨意調節擺放角度，配合冼衣機(10)適應使用場 所安裝條件。
5.根據權利要求1所述的洗衣機廢水儲存再利用底座，其特征在于：底座(1) 主體做為蓄水箱的材質可用不銹鋼、鉛、鐵或塑料制成。
6.水泵可移動安裝位置。
說明書
一種洗衣機廢水儲存再利用底座
技術領域
本實用新型涉及一種洗衣機廢水儲存再利用底座，應用于洗衣機廢水儲存 再利用底座回收利用。
背景技術
水，并不是取之不盡，用之不竭的，中國是一個干旱缺水嚴重的國家。淡 水資源總量為28000億立方米，占全球水資源的6%，僅次于巴西、俄羅斯和加 拿大，居世界第四位，但人均只有2200立方米，僅為世界平均水平的1/4、美 國的1/5，是全球13億人均水資源最貧乏的國家之一。
我們要自覺節約用水，而洗衣機是人們?nèi)粘Ｉ钪兄匾纳罟ぞ�，由�?用水量大，洗衣機廢水直接排出造成水資源極大浪費，多可惜。隨著居民環保 意識提高，大部分家庭將水桶臉盆等載體承接廢水再利用，但需要專人值守且 占地面積大。整個過程繁瑣且不科學，因此，針對上述問題是本實用新型研究 的對象。我們制作了本實用新型，本實用新型結構巧妙、操作簡單方便、工作 效率高、易搬運、社會效益巨大，對于節約用水，重在合理用水，科學用水。
實用新型內容
本實用新型的目的是提供一種洗衣機廢水儲存再利用底座，在設有設備條 件下不增加占地面積與洗衣機機體改造，將洗衣機排出的廢水儲存起來沉淀通 過濾水水泵連接注入洗衣機內作為洗衣物用水，更可用于沖廁，拖洗地板和擦 洗家具等，達到節約用水保護環境的目的。
本實用新型包括與洗衣機排水口用軟管連接的可拆卸式頂板上的入水口。
其它特征在于還包括：
用于儲存冼衣機排水口輸送來廢水的儲存載體為底座本身，頂?shù)撞窟吘壦?周為突起反U型加強結構，箱體四周等比例各設兩根小型縱梁，四角為放大節 縱梁支撐，頂?shù)撞績?nèi)各設兩橫梁。外覆包裹材料型成密封箱體，頂部箱體內四 角為U型放大設計，做為項置洗衣機承載支撐，頂蓋為對稱可拆卸結構。
本實用新型底座包括箱體頂蓋上端進水口和下端側面出水口，以及設在箱 體外側上端的限位溢水口，同時設有水位尺，與出水口三通閥門連接的濾水水 泵可將底座箱體內的廢水往較高水位處輸送或通過軟管連接洗衣機進水口管道 的三通閥門，實現底座儲水沉淀后供給洗衣機洗滌衣物使用，同時出水口三通 閥門連接的排水軟管設有閥門控制水流。
以上結構的洗衣機儲水底座，當洗衣機排出廢水進入底座內，若水滿到達 限位高度將通過溢水口溢出，亦可通過連接管道到達第三方容器存儲，實現洗 衣機排出的廢水重復利用，節約用水資源保護環境。
本實用新型的結構簡單，安裝使用方便，底座主體做為蓄水箱的材質可用 不銹鋼、鋁、鐵或塑料制成。
