申請日2010.07.27
公開(公告)日2011.05.04
IPC分類號C21B3/08
摘要
本實用新型涉及一種冶金煉鐵設備領域，具體涉及一種高爐爐渣�；幚硐到y(tǒng)。高爐爐渣�；幚硐到y(tǒng)，包括有冷凝塔、�；�、脫水轉鼓、收集水池、沉淀池、提升泵、冷卻塔、冷水池、冷凝水供水泵、溢流水管和系統補水管，冷凝塔塔內收集水盤的高度與冷凝塔下方設有的�；鞯母叨炔顬�20-25m;冷卻塔的出水口與冷水池、冷凝水供水泵、冷凝塔、粒化器、脫水轉鼓、收集水池、沉淀池、提升泵依次通過管路連接，提升泵的出水口與冷卻塔的進水口通過管路連接，溢流水管安設在收集水池和冷卻塔下方的冷水池上，系統補水管安設在冷水池上。本實用新型的有益效果在于：1、管路簡單，易于操作管理。2、系統水耗小、能耗低。
摘要附圖
權利要求書
1.一種高爐爐渣�；幚硐到y(tǒng)，包括有冷凝塔、�；�、脫水轉鼓、收集水池、沉淀池、提升泵、冷卻塔、冷水池、冷凝水供水泵、溢流水管和系統補水管，其特征在于：冷凝塔塔內收集水盤的高度與冷凝塔下方設有的�；鞯母叨炔顬�20-25m;冷卻塔的出水口與冷水池、冷凝水供水泵、冷凝塔、�；�、脫水轉鼓、收集水池、沉淀池、提升泵依次通過管路連接，提升泵的出水口與冷卻塔的進水口通過管路連接，溢流水管安設在收集水池和冷卻塔下方的冷水池上，系統補水管安設在冷水池上。
2.如權利要求1所述的高爐爐渣�；幚硐到y(tǒng)，其特征在于：所述的冷凝塔塔高為32-37m，冷凝塔塔內收集水盤高度為20-23m。
說明書
高爐爐渣�；幚硐到y(tǒng)
技術領域
本實用新型涉及一種冶金煉鐵設備領域，具體涉及一種高爐爐渣粒化水處理系統。
背景技術
高爐渣是煉鐵時排出的廢渣，一股每煉1t生鐵，產生300-500kg高爐渣，其主要成分為硅酸鈣或鋁酸鈣等，被�；笠褟V泛用作水泥、渣磚和其他建筑材料。在高爐給排水系統中，爐渣�；幚硎且粋�(gè)重要的組成部分，它不僅使?fàn)t渣�；靡匝h(huán)使用，還可以獲得較為優質的附產品——高爐粒化水渣。傳統的高爐爐渣�；幚硐到y(tǒng)普遍采用有：系統一，參見圖1，�；┧屠淠┧謩e采用不同壓力，不同流量的供水泵組，其中冷卻塔里的水經�；┧煤�，再經�；鳌⒚撍D(zhuǎn)鼓后的水經收集水池和沉淀池后，再由提升泵送至冷卻塔降溫;冷卻塔的水經冷水池后，再經過冷凝水供水泵和冷凝塔，冷凝塔排水經調節池(罐)，再由提升泵送至冷卻塔降溫。系統一采用二套獨立水處理系統，設有四組泵，三根溢流水管;系統二，參見圖2，與系統一相比，不同之處在于：冷凝塔排水經調節池(罐)后，再由提升泵加壓后不經過冷卻塔、冷水池和粒化水供水泵，而直接供高爐爐渣粒化使用，系統二采用一套獨立水處理系統，設有三組泵，三根溢流水管。系統一和系統二存在的共性是：冷凝塔排水都經過調節池(罐)調節后由泵提升，耗能、調節池(罐)液位控制難度大;此外系統一管路系統多，管路復雜，耗水量大，系統水平衡控制難，管理工作量大，占地大、投資高;系統二操作和管理復雜。
實用新型內容
本實用新型所要解決的技術問題是針對上述現有技術存在的不足而提供一種管路簡單，耗水量少、占地小、能耗低、易操作管理的高爐爐渣粒化水處理系統。

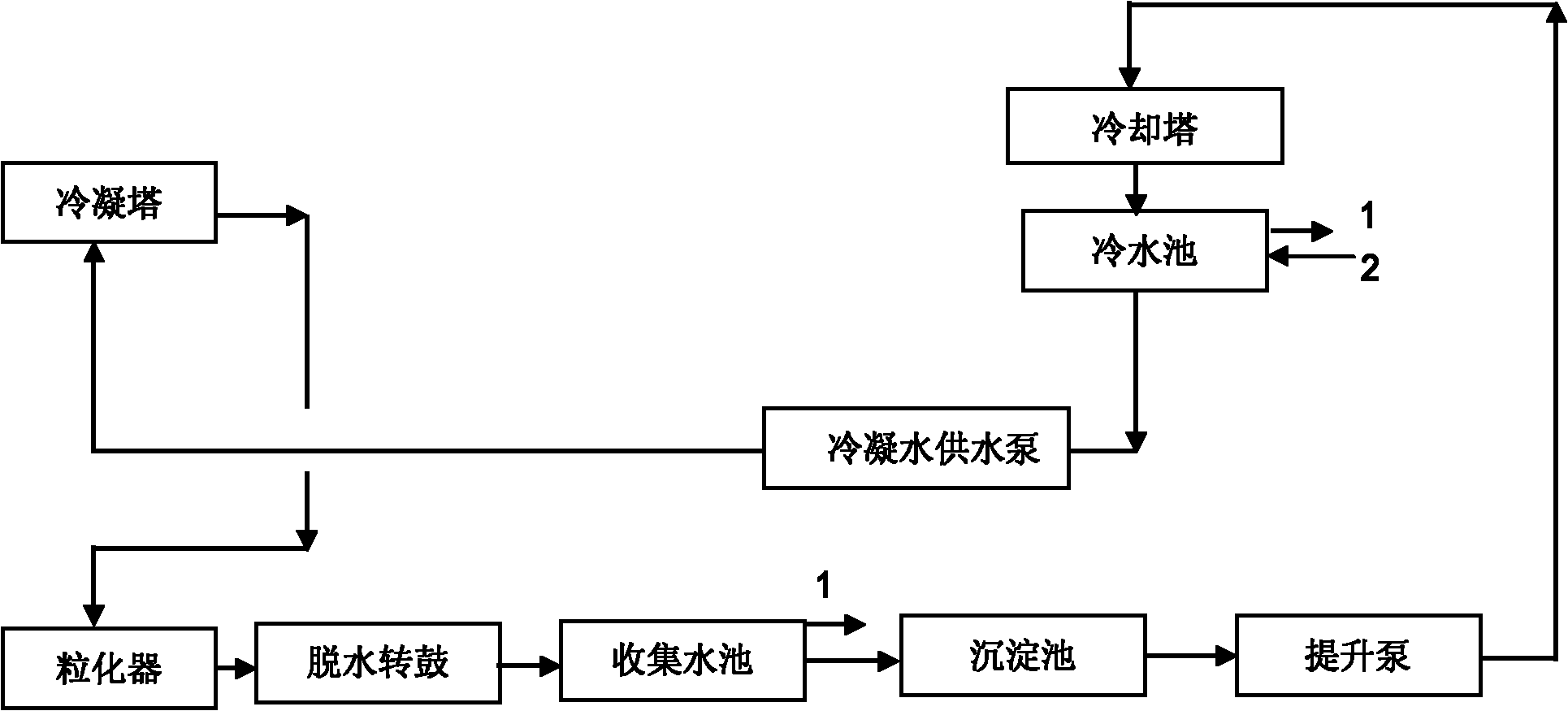

本實用新型為解決上述提出的問題所采用的技術方案是：高爐爐渣粒化水處理系統，包括有冷凝塔、粒化器、脫水轉鼓、收集水池、沉淀池、提升泵、冷卻塔、冷水池、冷凝水供水泵、溢流水管和系統補水管，冷凝塔塔內收集水盤的高度與冷凝塔下方設有的�；鞯母叨炔顬�20-25m;冷卻塔的出水口與冷水池、冷凝水供水泵、冷凝塔、�；�、脫水轉鼓、收集水池、沉淀池、提升泵依次通過管路連接，提升泵的出水口與冷卻塔的進水口通過管路連接，溢流水管安設在收集水池和冷卻塔下方的冷水池上，系統補水管安設在冷水池上。
按上述方案，所述的冷凝塔塔高為32-37m，冷凝塔塔內收集水盤高度為20-23m。
本實用新型的有益效果在于：1、管路簡單，易于操作管理。2、將常規冷凝塔高度增加，塔內收集水盤高度隨之提高，并與�；餍纬筛叨炔�，其高度差滿足為高爐渣粒化器提供供水水壓;3、冷凝塔外不設收集水池(罐)和提升水泵，占地面積減少。4、系統減少了收集水池(罐)和提升水泵，使能耗降低。5、管線長度縮短，有效地降低了系統水外溢造成的水耗高和對環境造成的污染。6、系統減少了溢流，節約了能源。
