申請日2014.02.12
公開(公告)日2014.07.30
IPC分類號C02F11/18; C02F11/12
摘要
本實用新型公開了一種利用煙氣余熱干燥污泥的旋流噴動裝置，包括流化風機、加料機、干燥塔、攪拌裝置、旋風收塵器，所述的流化風機分別與鍋爐排氣口、干燥氣進氣口連接，所述的給料機通過管道連接于干燥塔的中部位置，所述的干燥塔頂部通過管道與旋風收塵器連接，所述的干燥塔底部設置有攪拌裝置，所述的旋風收塵器分別外接有爐膛和除塵器，所述的干燥塔內部、給料機連接的進料口與出料口之間設置有分級器，所述的分級器為安裝于干燥塔內表面的環形擋板。本實用新型通過高溫高速旋流及機械攪拌的雙重作用，可對污泥進行快速干燥，同時通過在干燥塔內部加裝分級器，可提高污泥干燥效果。
權利要求書
1.一種利用煙氣余熱干燥污泥的旋流噴動裝置，包括流化風機、加料機、干燥塔、攪拌裝置、旋風收塵器，所述的流化風機分別與鍋爐排氣口、干燥氣進氣口連接，所述的給料機通過管道連接于干燥塔的中部位置，所述的干燥塔頂部通過管道與旋風收塵器連接，所述的干燥塔底部設置有攪拌裝置，所述的旋風收塵器分別外接有爐膛和除塵器，其特征在于：所述的干燥塔內部、給料機連接的進料口與出料口之間設置有分級器，所述的分級器為安裝于干燥塔內表面的環形擋板。
2.根據權利要求1所述的旋流噴動裝置，其特征在于：所述的流化風機與干燥塔之間的連接管道設置有可調縮設備。
3.根據權利要求2所述的旋流噴動裝置，其特征在于：所述的可調縮設備包括調縮框架、活動調節片及閥門。
4.根據權利要求3所述的旋流噴動裝置，其特征在于：所述的活動調節片成錯位安裝。
說明書
一種利用煙氣余熱干燥污泥的旋流噴動裝置
技術領域
本實用新型涉及一種污泥干燥處理裝置，更為具體地，涉及一種利用煙氣余熱干燥污泥的旋流噴動裝置。
背景技術
廢水處理后產生的沉淀物、顆粒物和漂浮物等物質，統稱為污泥;土地填埋還是我國目前污泥處置的主要方法，隨著污泥量不斷的增加，征地越來越困難，單純的土地還原處理已不能滿足需要， 加之污泥含有大量有機物、豐富的氮、磷以及重金屬物質，含水率很高等多種有毒有害物質，不能直接作肥料或土壤改良劑，用土地還原處理又會留下新環境問題，會造成水源水質惡化，污染土壤和農作物等環境危害，因此污泥焚燒是目前較理想的處理方式，但污泥焚燒之前需先對污泥進行干燥處理，但污泥干燥處理能耗極大;另一方面，鍋爐排放的廢煙氣熱量較高，一般的處理方式是采用電除塵裝置或布袋除塵裝置去除廢煙氣中的粉塵后直接排出，雖然該處理方式已經解決了廢煙氣中的粉塵污染問題，但也導致了處理后的廢煙氣中的高溫氣體白白浪費，無法進行有效地回收利用。雖然目前已經開發出可利用煙氣中的高熱量氣體對污泥進行干燥處理的裝置，雖然實現了“以廢治廢”的想法，但干燥處理效果不太理想，在旋流噴動狀態下容易將還未達到一定干燥效果的污泥帶出干燥塔，從而造成污泥干燥不理想。因此，亟需開發一種能夠利用煙氣中的高熱量氣體對污泥進行干燥處理，從而達到“以廢治廢”的方法，并且能取得良好的干燥處理效果的裝置。
發明內容
為解決上述問題，本實用新型提供了一種利用煙氣余熱干燥污泥的旋流噴動裝置，該裝置可利用煙氣余熱對污泥進行干燥處理，從而實現污泥的快速干燥。
為實現上述目的，本實用新型的技術方案為：

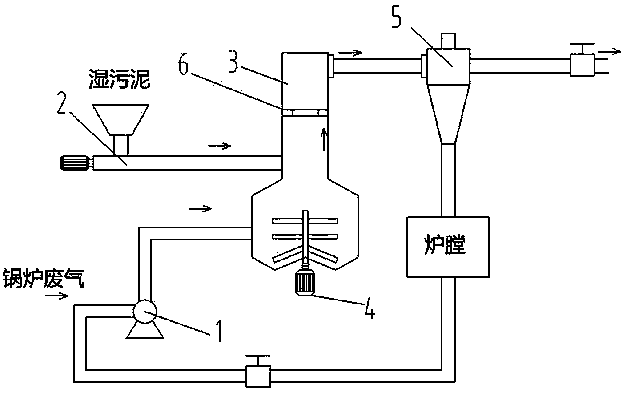

一種利用煙氣余熱干燥污泥的旋流噴動裝置，包括流化風機、加料機、干燥塔、攪拌裝置、旋風收塵器，所述的流化風機分別與鍋爐排氣口、干燥氣進氣口連接，所述的給料機通過管道連接于干燥塔的中部位置，所述的干燥塔頂部通過管道與旋風收塵器連接，所述的干燥塔底部設置有攪拌裝置，所述的旋風收塵器分別外接有爐膛和除塵器，所述的干燥塔內部、給料機連接的進料口與出料口之間設置有分級器，所述的分級器為安裝于干燥塔內表面的環形擋板。
所述的流化風機與干燥塔之間的連接管道設置有可調縮設備。
所述的可調縮設備包括調縮框架、活動調節片及閥門。
有益效果：本實用新型通過將鍋爐排放的廢煙氣在除塵前經流化風機切向送入干燥塔，形成旋流，與進入的污泥發生猛烈撞擊，使污泥微�；⒊始ち业膰妱�(dòng)流化狀態，同時利用干燥塔的底部設置攪拌裝置，對污泥進行機械破碎，從而達到快速干燥污泥的目的，而在干燥塔中加裝分級可有效提高污泥的干燥效果，避免濕污泥在未達到干燥效果前提前排出干燥塔。
