申請日2010.07.27

　　公開(公告)日2011.04.20

　　IPC分類號E03F5/22

　　摘要

　　本實用新型涉及一種用于室外污水的負壓收集裝置其特征在于：負壓收集罐連接有至少一個收集單元，負壓收集罐與收集單元之間通過負壓管相連，收集單元由進水管、污水收集井和水封管連接而成，污水收集井與水封管之間通過收集井出水管相連，水封管內設有一抽吸管，負壓收集罐設有高真空開關和低真空開關，負壓收集罐上部連接有真空泵，負壓收集罐下部連接有排水泵。本實用新型的有益效果是采用負壓管道對各污水收集井內的污水進行收集，負壓管道埋深不需要按一定的坡度敷設，可有效降低污水管道敷設深度，收集管道管徑較小，工程實施容易，工程投資低，同時由于采用負壓封閉管道進行收集，管道密封性能好，有利于污水收集管網的運行和管理。

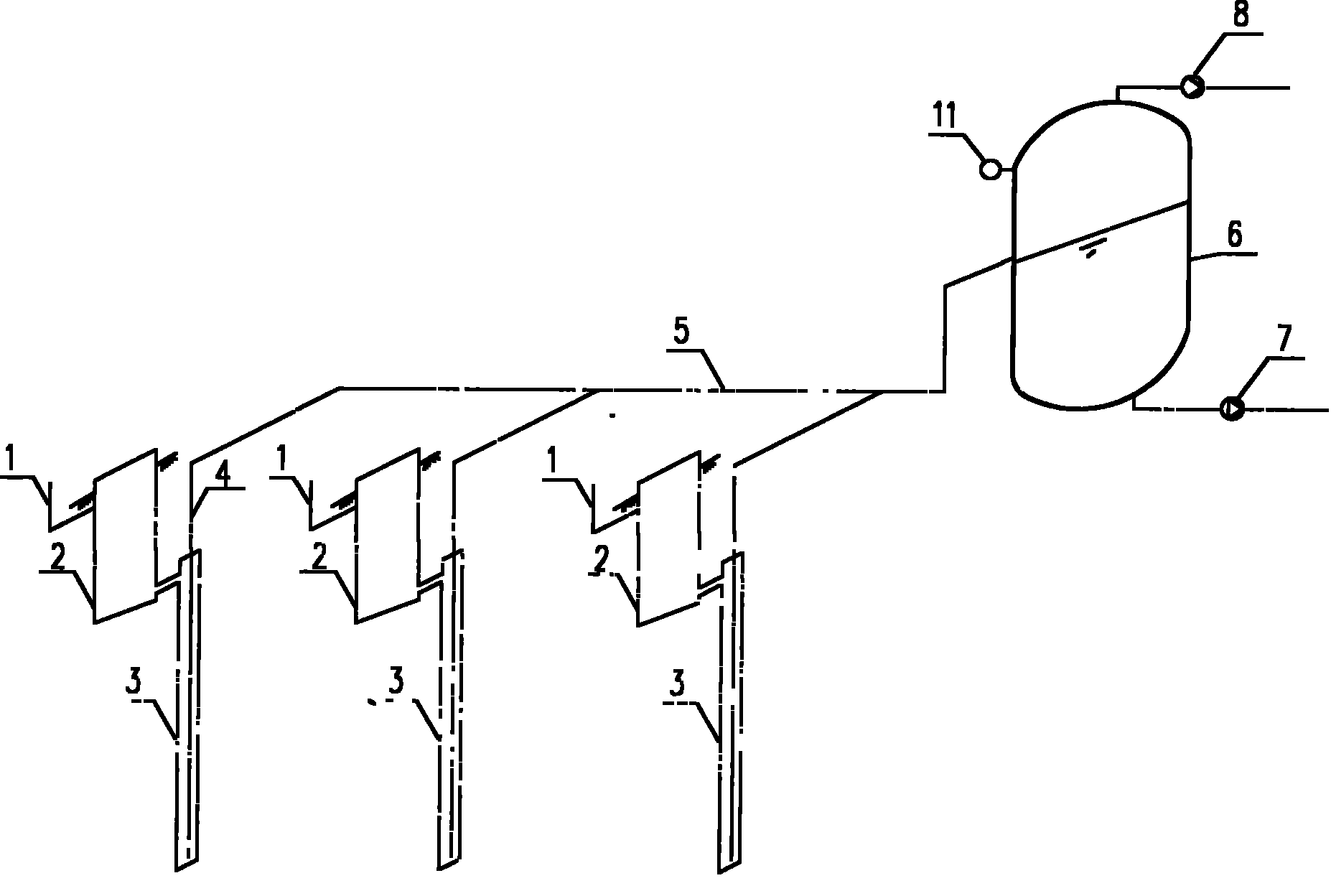

　　摘要附圖



　　權利要求書

　　1.一種用于室外污水的負壓收集裝置，它主要包括負壓收集罐，其特征在于：負壓收集罐連接有至少一個收集單元，負壓收集罐與收集單元之間通過負壓管相連，收集單元由進水管、污水收集井和水封管連接而成，污水收集井與水封管之間通過收集井出水管相連，水封管內設有一抽吸管，負壓收集罐設有高真空開關和低真空開關，負壓收集罐上部連接有真空泵，負壓收集罐下部連接有排水泵。

　　2.根據權利要求1所述的一種用于室外污水的負壓收集裝置，其特征在于：負壓收集罐連接有1-100個收集單元，水封管的頂部設有一法蘭盲板，抽吸管穿越法蘭盲板設置在水封管內，抽吸管的一端距離水封管底部0.1m，抽吸管的另一端與負壓管相連，水封管的長度為2-4m。

　　3.根據權利要求1所述的一種用于室外污水的負壓收集裝置，其特征在于：抽吸管與負壓管之間設置抽吸控制閥，污水收集井埋于地面以下，污水收集井底部通過收集井出水管與水封管頂部相連通。

　　說明書

　　一種用于室外污水的負壓收集裝置

　　技術領域：

　　本實用新型涉及污水收集的技術領域，具體地說是一種用于室外污水的負壓收集裝置。

　　背景技術：

　　在城市及居住人口密集地區，污水的收集多采用重力式管道收集方式，建筑物內的污水流入室外窨井，污水管道按一定的坡度敷設，污水依靠重力沿管道輸送到污水提升井，然后由泵站提升到污水處理設施，為防止管道內污水堵塞，管道敷設時往往需要采用一定的坡度，因此，污水管道一般埋深相對較深，工程投資高。而在農村地區，由于居住相對分散，特別是在農村地形變化較大、河流多的情況下，如依靠傳統的重力管道收集方式，管道需要維持一定的坡度，敷設難度較大，管道實施較困難，有的根本無法實施，導致很多數村莊的污水只能采取的隨意排放方式，特別是農村污水量小，污水輸送管道長，因此，管道內污水在旱流時流速小，管道易堵塞且滲漏嚴重，旱天污水大多直接滲入地下，收集不到污水，而在雨天時由于雨水滲入，污水溢流嚴重，農村河流普遍遭到污染，還嚴重威脅到地下水，嚴得影響周圍環境，給居民的健康帶來較大威脅。因此，針對居住分散、地形變化大的情況下，農村污水如何有效收集是目前急需解決的難題。

　　發明內容：

　　本實用新型的目的在于提供一種改進的用于室外污水的負壓收集裝置，它可克服現有技術中傳統重力排水系統管道埋深大，運行維護困難，特別是對農村居住分散、地形變化大情況難以適應的一些不足。

　　為了實現上述目的，本實用新型的技術方案是：一種用于室外污水的負壓收集裝置，它主要包括負壓收集罐，其特征在于：負壓收集罐連接有至少一個收集單元，負壓收集罐與收集單元之間通過負壓管相連，收集單元由進水管、污水收集井和水封管連接而成，污水收集井與水封管之間通過收集井出水管相連，水封管內設有一抽吸管，負壓收集罐設有高真空開關和低真空開關，負壓收集罐上部連接有真空泵，負壓收集罐下部連接有排水泵。

　　本實用新型的有益效果是采用負壓管道對各污水收集井內的污水進行收集，負壓管道埋深不需要按一定的坡度敷設，可有效降低污水管道敷設深度，收集管道管徑較小，工程實施容易，工程投資低，同時由于采用負壓封閉管道進行收集，管道密封性能好，可有效避免污水滲漏及雨水滲入現象，污水管道內流速相對較大，有利于減少污水沉積及堵塞現象，有利于污水收集管網的運行和管理。
