申請日2014.02.11

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種工業廢水深度凈化裝置，包括兩個沉淀池，兩個沉淀池通過換向閥連接至過濾罐，過濾罐進口設置有加壓器，加壓器下方設置有第一過濾板，第一過濾板呈V字形，第一過濾板內設置有曝氣管，第一過濾板的兩端設置有填料補充段，第一過濾板下方設置有第二過濾板，第二過濾板為水平形，第二過濾板下方的過濾罐側壁上設置有負壓吸管，過濾罐底面傾斜設置，負壓吸管處于高點一端，在過濾罐底面的低點一端連接有中和罐，中和罐設置有加藥口和取樣口，中和罐內還設置有攪拌器，中和罐的出液管中設置有Y型過濾器。本實用新型能夠改進現有技術的不足，有效避免了“空洞”的產生，提高過濾效果。

　　權利要求書

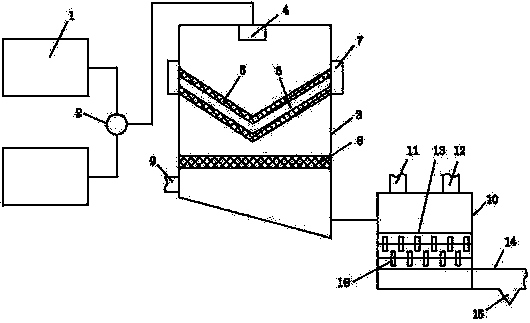

　　1.一種工業廢水深度凈化裝置，其特征在于：包括兩個沉淀池(1)，兩個沉淀池(1)通過換向閥(2)連接至過濾罐(3)，過濾罐(3)進口設置有加壓器(4)，加壓器(4)下方設置有第一過濾板(5)，第一過濾板(5)呈V字形，第一過濾板(5)內設置有曝氣管(6)，第一過濾板(5)的兩端設置有填料補充段(7)，第一過濾板(5)下方設置有第二過濾板(8)，第二過濾板(8)為水平形，第二過濾板(8)下方的過濾罐(3)側壁上設置有負壓吸管(9)，過濾罐(3)底面傾斜設置，負壓吸管(9)處于高點一端，在過濾罐(3)底面的低點一端連接有中和罐(10)，中和罐(10)設置有加藥口(11)和取樣口(12)，中和罐(10)內還設置有攪拌器(13)，中和罐(10)的出液管(14)中設置有Y型過濾器(15)。

　　2.根據權利要求1所述的工業廢水深度凈化裝置，其特征在于：所述沉淀池(1)底面設置有排污口(16)，以排污口(16)為中心設置有螺旋形導流槽(17)。

　　3.根據權利要求1所述的工業廢水深度凈化裝置，其特征在于：所述攪拌器(13)中水平設置有兩組葉輪(18)，上下兩組葉輪(18)交錯設置。

　　說明書

　　一種工業廢水深度凈化裝置

　　技術領域

　　本實用新型涉及一種凈化過濾設備，尤其是一種工業廢水深度凈化裝置。

　　背景技術

　　在工業廢水的處理過程中，根據過濾種類的不同，需要用到不同的填料。但是不管何種填料，在使用一段時間后由于過濾壓力的影響，都會出現“空洞”，造成局部的過濾失效。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種工業廢水深度凈化裝置，能夠改進現有技術的不足，有效避免了“空洞”的產生，提高過濾效果。

　　為解決上述技術問題，本實用新型所采取的技術方案如下。

　　一種工業廢水深度凈化裝置，包括兩個沉淀池，兩個沉淀池通過換向閥連接至過濾罐，過濾罐進口設置有加壓器，加壓器下方設置有第一過濾板，第一過濾板呈V字形，第一過濾板內設置有曝氣管，第一過濾板的兩端設置有填料補充段，第一過濾板下方設置有第二過濾板，第二過濾板為水平形，第二過濾板下方的過濾罐側壁上設置有負壓吸管，過濾罐底面傾斜設置，負壓吸管處于高點一端，在過濾罐底面的低點一端連接有中和罐，中和罐設置有加藥口和取樣口，中和罐內還設置有攪拌器，中和罐的出液管中設置有Y型過濾器。

　　作為優選，所述沉淀池底面設置有排污口，以排污口為中心設置有螺旋形導流槽。

　　作為優選，所述攪拌器中水平設置有兩組葉輪，上下兩組葉輪交錯設置。

　　采用上述技術方案所帶來的有益效果在于：本實用新型通過設置兩個沉淀池，實現不間斷處理。沉淀池底部的螺旋形導流槽在排污口排污時可以形成螺旋水流，提高排污口吸取污泥的能力。加壓器將廢水加壓，噴灑在第一過濾板上，V字形的第一過濾板不僅增大了過濾面積，更重要的是當?shù)谝贿^(guò)濾板內的填料在產生“空洞”時，在垂直向下水流的作用下，“空洞”上部的填料向下運動，實現自動回填“空洞”。填料補充段用來盛放回填用的填料。曝氣管設置在第一過濾板內，與現有設置在外側的曝氣管相比，這種方式可以提高廢水的溶氣量，提高填料的過濾效果。經過第一過濾板后的水流水壓下降，水平設置的第二過濾板可以使廢水均勻得分布在第二過濾板上，利用負壓吸管產生的負壓吸力是廢水經過第二過濾板。由于第二過濾板不需要承受高水壓，所以不會產生類似于第一過濾板的“空洞”現象。經過過濾罐過濾后的廢水進入中和罐，根據廢水具體成分含量的不同加入適量藥劑對廢水進行中和，取樣口用于對中和后的廢水進行取樣檢驗。中和罐中的葉輪水平設置，可以使中和罐中產生豎直方向的循環攪拌水流，相比水平方向的循環水流可以減少中和液分層。上下兩組葉輪交錯設置，可以減少由于設置兩組葉輪后葉輪之間的相互影響。
