申請日2013.12.17

　　公開(公告)日2014.07.16

　　IPC分類號C02F1/00

　　摘要

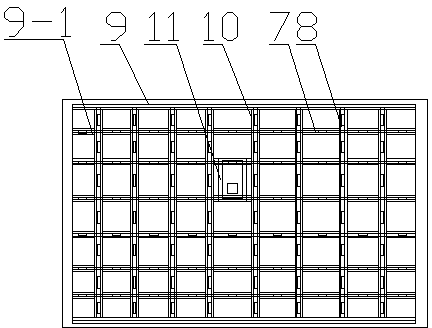

　　一種用于大理石板材生產線的污水處理系統，它由多組蓄水池9和多組閘板10組成，多組蓄水池9的四周分別開有多組進、出水口，多組閘板10分別安裝多組蓄水池9四周的多組進、出水口處。本實用新型優點是：本實用新型將原有的整體式，改為多組式，在處理污水時，可以關閉四周閘門，進行單獨的污水處理，這樣處理的污水效果更好。

　　權利要求書

　　1. 一種用于大理石板材生產線的污水處理系統，其特征在于它由除雜小車(11)、污水處理池、一組橫向滑軌(7)和一組縱向滑軌(8)組成，除雜小車由機架(1)、滑輪小車、電機(3)、泵(4)、兩隊滾輪(5)和掛鉤(6)組成，機架(1)頂部開有滑槽，兩隊滾輪(5)分別安裝在機架(1)底部兩側，滑輪小車由一組滑輪(2)和車體(2-1)組成，一組滑輪(2)的中軸兩端分別安裝在車體(2-1)內，一組滑輪(2)位于機架(1)頂部的滑槽內，電機(3)安裝在車體(2-1)上，且電機(3)的動力輸出軸與一組滑輪(2)的其中一個傳動相連，一對管道分別安裝在泵(4)的進口處和出口處，泵(4)通過掛架(6)安裝在車體(2-1)上，污水處理池由蓄水池(1)和多組閘板(2)組成，蓄水池(1)上開有出水口，蓄水池(1)內設有網格墻(1-1)，網格墻(1-1)上分別開有多組進、出水口，多組閘板(2)分別安裝在網格墻(1-1)上的多組進、出水口處，一組橫向滑軌(7)和一組縱向滑軌(8)分別安裝在網格墻(9-1)上，兩隊滾輪(5)分別位于一組橫向滑軌(7)或一組縱向滑軌(8)上。

　　2.根據權利要求1所述的一種用于大理石板材生產線的污水處理系統，其特征在于多組蓄水池(9)的池壁呈斜坡形。

　　3.根據權利要求1所述的一種用于大理石板材生產線的污水處理系統，其特征在于兩隊滾輪(5)是兩隊萬向輪。

　　說明書

　　一種用于大理石板材生產線的污水處理系統

　　技術領域

　　本發明涉及大理石板材生產線領域，具體涉及一種用于大理石板材生產線的污水處理系統。

　　背景技術

　　目前，污水處理是目前工業生產領域經常需要的一道程序，尤其是針對各種石材、紡織、造紙、印染、化工等產業，由于廢水量大，如不進行可靠的污水處理，則將對環境造成極其嚴重的污染，而現有的污水內的雜質處理都是通過人工使用工具進行打撈，這種打撈方式不僅費時費力，而且效率不高，由于是大理石加工后的雜質，沉在底部后不易被打撈。

　　實用新型內容

　　本實用新型的目的就是針對目前污水處理是目前工業生產領域經常需要的一道程序，尤其是針對各種石材、紡織、造紙、印染、化工等產業，由于廢水量大，如不進行可靠的污水處理，則將對環境造成極其嚴重的污染，而現有的污水內的雜質處理都是通過人工使用工具進行打撈，這種打撈方式不僅費時費力，而且效率不高，由于是大理石加工后的雜質，沉在底部后不易被打撈之不足，而提供一種用于大理石板材生產線的污水處理系統。

　　本實用新型由除雜小車11、污水處理池、一組橫向滑軌7和一組縱向滑軌8組成，除雜小車由機架、滑輪小車、電機、泵、兩隊滾輪和掛鉤組成，機架頂部開有滑槽，兩隊滾輪分別安裝在機架底部兩側，滑輪小車由一組滑輪和車體組成，一組滑輪的中軸兩端分別安裝在車體內，一組滑輪位于機架頂部的滑槽內，電機的安裝在車體上，且電機的動力輸出軸與一組滑輪的其中一個傳動相連，一對管道分別安裝在泵的進口處和出口處，泵通過掛架安裝在車體上，污水處理池由蓄水池和多組閘板組成，蓄水池上開有出水口，蓄水池內設有網格墻，網格墻上分別開有多組進、出水口，多組閘板分別安裝在網格墻上的多組進、出水口處，一組橫向滑軌和一組縱向滑軌分別安裝在網格墻上，兩隊滾輪分別位于一組橫向滑軌或一組縱向滑軌上。

　　蓄水池的池壁呈斜坡形。

　　兩隊滾輪是兩隊萬向輪。

　　本實用新型優點是：本實用新型1、將原有的整體式，改為多組式，在處理污水時，可以關閉四周閘門，進行單獨的污水處理，這樣處理的污水，效果更好。2、代替原有的人工打撈，泵機通過管道將池底底部的雜質抽出，這種方式不僅將雜質抽取更干凈，而且使用更方便，效率更高。
