申請日2014.02.11

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/02

　　摘要

　　本實用新型涉及水泵技術領域，尤其是一種新型一體化水處理設備，其特征在于，包括：過濾機、壓力過濾箱、過濾處理器、污水進口、清水出口、第一過濾缸、第二過濾缸、第三過濾缸、第四過濾缸、分配器、污水管道、回流三通閥，所述一種新型一體化水處理設備，在污水管道上設有過濾機，在過濾機后端污水管道上設有壓力過濾箱，壓力過濾箱后端污水管道上設有過濾處理器，其過濾處理器設置在壓力過濾箱后端通過回流三通閥之后的污水管道上，過濾處理器后端與清水出口相連，其作用將過濾機和壓力過濾箱未處理干凈的污物通過回流三通閥將粗污水回流至分配器，未回流污水介質經過過濾處理器進行再次過濾，使其達到國家污水處理排放標準排放。

　　權利要求書

　　1.一種新型一體化水處理設備，其特征在于，包括：過濾機、壓力過濾箱、過濾處理器、污水進口、清水出口、第一過濾缸、第二過濾缸、第三過濾缸、第四過濾缸、分配器、污水管道、回流三通閥，所述一種新型一體化水處理設備，在污水管道上設有過濾機，在過濾機后端的污水管道上設有壓力過濾箱，其壓力過濾箱后端的污水管道上設有過濾處理器，所述過濾處理器是設置在壓力過濾箱后端通過回流三通閥之后的污水管道上，其過濾處理器后端與清水出口相連。

　　說明書

　　一種新型一體化水處理設備

　　技術領域

　　本實用新型涉及水處理技術領域，尤其是一種新型一體化水處理設備。

　　背景技術

　　本實用新型最接近的同類產品為傳統的污泥泵。傳統的污泥泵往往要經過兩臺污泥泵連接成兩個循環排放過程，效率低，耗能大，增加了生產成本，而且占地面積大安裝不方便。

　　發明內容

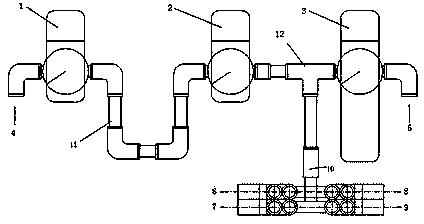

　　為解決上述問題，本實用新型提供了一種新型一體化水處理設備，所述一種新型一體化水處理設備，其特征在于，包括：過濾機1、壓力過濾箱2、過濾處理器3、污水進口4、清水出口5、第一過濾缸6、第二過濾缸7、第三過濾缸8、第四過濾缸9、分配器10、污水管道11、回流三通閥12，所述一種新型一體化水處理設備，在污水管道11上設有過濾機1，在過濾機1后端的污水管道11上設有壓力過濾箱2，其壓力過濾箱2后端的污水管道11上設有過濾處理器3，所述過濾處理器3是設置在壓力過濾箱2后端通過回流三通閥12之后的污水管道11上，過濾處理器3后端與清水出口5相連，其作用將前面依次過濾機1和壓力過濾箱2未處理干凈的污泥污水等污物通過回流三通閥12將粗污水回流至分配器10，未回流污水介質經過過濾處理器3進行再次過濾，使其達到國家污水處理排放標準排放。

　　本實用新型工作流程是污水管道11里的污水通過污水進口4到達過濾機1進行第一次處理，經過濾機1第一次處理過的中水進入壓力過濾箱2進行第二次處理，壓力過濾箱2未處理干凈的中水介質通過回流三通閥12將粗污水回流至污水分配器10，未回流污水介質經過過濾處理器3進行再次處理，使其達到國家污水處理標準，最后由清水出口5排出。

　　本實用新型的有益效果是：1.本實用新型高效節能，避免了傳統污泥泵的效率低，而且耗能大的兩個過程;2.一次性達到排放標準;3.占地面積小，安裝方便。
