　　摘要

　　本實用新型公開了一種工業廢水除磷裝置，包括兩組并聯設置的沉淀裝置，每個沉淀裝置中包括串聯設置的第一沉淀池和第二沉淀池，兩個第一沉淀池的進口設置有第一三通換向閥，兩個第二沉淀池的出口設置有第二三通換向閥，第二沉淀池的底部設置有曝氣盤;第二三通換向閥連接有盤管，盤管的進口內處設置有旋轉槳，盤管的上方設置有加藥罐，加藥罐內設置有螺旋送藥器，加藥罐的底部設置有與盤管內相通的L形送藥管;盤管的出口連接有過濾池，過濾池內平行設置有若干個鐵觸媒極板，過濾池底部設置有過濾網，過濾網上表面設置有擺臂，擺臂上設置有若干個負壓吸嘴。本實用新型能夠改進現有技術的不足，提高工業廢水除磷的效率。

　　權利要求書

　　1.一種工業廢水除磷裝置，其特征在于：包括兩組并聯設置的沉淀裝置，每個沉淀裝置中包括串聯設置的第一沉淀池(1)和第二沉淀池(2)，兩個第一沉淀池(1)的進口設置有第一三通換向閥(3)，兩個第二沉淀池(2)的出口設置有第二三通換向閥(4)，第一沉淀池(1)后方設置有第一水泵(5)，第二沉淀池(2)后方設置有第二水泵(6)，第二沉淀池(2)的底部設置有曝氣盤(12);第二三通換向閥(4)連接有盤管(7)，盤管(7)的進口內處設置有旋轉槳(8)，盤管(7)的上方設置有加藥罐(9)，加藥罐(9)內設置有螺旋送藥器(10)，旋轉槳(8)通過減速齒輪組(24)與螺旋送藥器(10)相連，加藥罐(9)的底部設置有與盤管(7)內相通的L形送藥管(11)，L形送藥管(11)的開口朝向水流出口方向，盤管(7)的內壁交錯設置有紊流槽(13);盤管(7)的出口連接有過濾池(14)，過濾池(14)內平行設置有若干個鐵觸媒極板(15)，過濾池(14)底部設置有過濾網(16)，過濾網(16)上表面設置有擺臂(17)，擺臂(17)連接有驅動電機(18)，擺臂(17)上設置有若干個負壓吸嘴(19)。

　　2.根據權利要求1所述的工業廢水除磷裝置，其特征在于：所述第一沉淀池(1)和第二沉淀池(2)內設置有檔泥網(20)。

　　3.根據權利要求1所述的工業廢水除磷裝置，其特征在于：所述盤管(7)的頂部設置有反洗接口(21)，盤管(7)的底部設置有排水口(22)。

　　4.根據權利要求1所述的工業廢水除磷裝置，其特征在于：所述過濾網(16)的外側設置有環形凹槽(23)。

　　說明書

　　一種工業廢水除磷裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域，尤其是一種工業廢水除磷裝置。

　　背景技術

　　在我國很多水域，“赤潮”經常發生�！俺喑薄笔撬�體富營養化的表現之一。水體富營養化的主要問題之一就是磷元素超標。磷元素超標后，會造成水體內微生物過度繁殖，使得水體含氧量降低，水中有害物質增加�，F(xiàn)有技術中有多種除磷設備，但是都存在處理效率較低的問題。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種工業廢水除磷裝置，能夠解決現有技術的不足，提高工業廢水除磷的效率。

　　為解決上述技術問題，本實用新型所采取的技術方案如下。

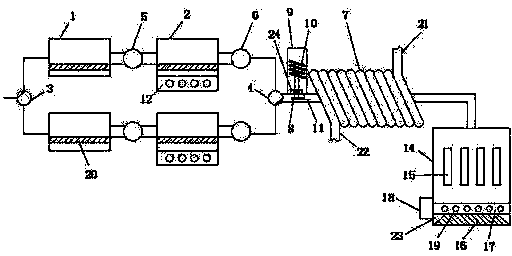

　　一種工業廢水除磷裝置，包括兩組并聯設置的沉淀裝置，每個沉淀裝置中包括串聯設置的第一沉淀池和第二沉淀池，兩個第一沉淀池的進口設置有第一三通換向閥，兩個第二沉淀池的出口設置有第二三通換向閥，第一沉淀池后方設置有第一水泵，第二沉淀池后方設置有第二水泵，第二沉淀池的底部設置有曝氣盤;第二三通換向閥連接有盤管，盤管的進口內處設置有旋轉槳，盤管的上方設置有加藥罐，加藥罐內設置有螺旋送藥器，旋轉槳通過減速齒輪組與螺旋送藥器相連，加藥罐的底部設置有與盤管內相通的L形送藥管，L形送藥管的開口朝向水流出口方向，盤管的內壁交錯設置有紊流槽;盤管的出口連接有過濾池，過濾池內平行設置有若干個鐵觸媒極板，過濾池底部設置有過濾網，過濾網上表面設置有擺臂，擺臂連接有驅動電機，擺臂上設置有若干個負壓吸嘴。

　　作為優選，所述第一沉淀池和第二沉淀池內設置有檔泥網。

　　作為優選，所述盤管的頂部設置有反洗接口，盤管的底部設置有排水口。

　　作為優選，所述過濾網的外側設置有環形凹槽。

　　采用上述技術方案所帶來的有益效果在于：本實用新型在第一沉淀池內放入含有厭氧微生物的污泥，在第二沉淀池中放入含有好氧微生物的污泥，利用微生物的生長消耗水中的磷元素。兩組沉淀裝置交替運行，在保證沉淀反應時間的前提下實現了整個設備的不間斷運行。利用水流在盤管中流動的動能，帶動旋轉槳轉動，螺旋送藥器將除磷藥劑從L形送藥管送入盤管。送藥劑量的多少可根據水流流速自動調整，實現加藥量的精準控制。L形送藥管的開口朝向水流出口方向，可防止廢水反流入加藥罐。紊流槽可以提高除磷藥劑與廢水的混合度。過濾網用來過濾除磷過后殘留在水中的固體雜質。負壓吸嘴可以將固體雜質及時吸出，避免堵塞過濾網。檔泥網可以減少污泥的飄散損失，一方面減少污泥的消耗量，另外減少了廢水中的固體雜質。通過反洗接口可以對盤管內進行高壓反洗，反洗后的廢水從排水口排出。過濾網外側的環形凹槽用來臨時儲存那些無法吸取的大塊固體雜質。
