申請日2014.02.11

　　公開(公告)日2014.07.02

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供一種廢水綜合處理池，包括處理池、廢水進水管口、出水管口，其特征在于：所述處理池包括石灰乳池、隔油池、調節池、反應池、沉淀池、污泥池，所述的廢水進水管設在隔油池中，由石灰乳池、隔油池、調節池由水管并排連接，所述的反應池、沉淀池、污泥池分別設在調節池上部，所述的調節池是半地下式調節池，池旁設有提升泵，由提升泵依次與反應池、沉淀池連接，所述的出水口設在沉淀池中，沉淀池還設有吸刮泥機，由吸刮泥機刮泥進入污泥池進行連接。采用上述結構的處理池，其處理池的排列設置及功能設置，有效實現減少工程投資，造價低、縮小占地面積使用，確保綜合處理廢水效果。

　　權利要求書

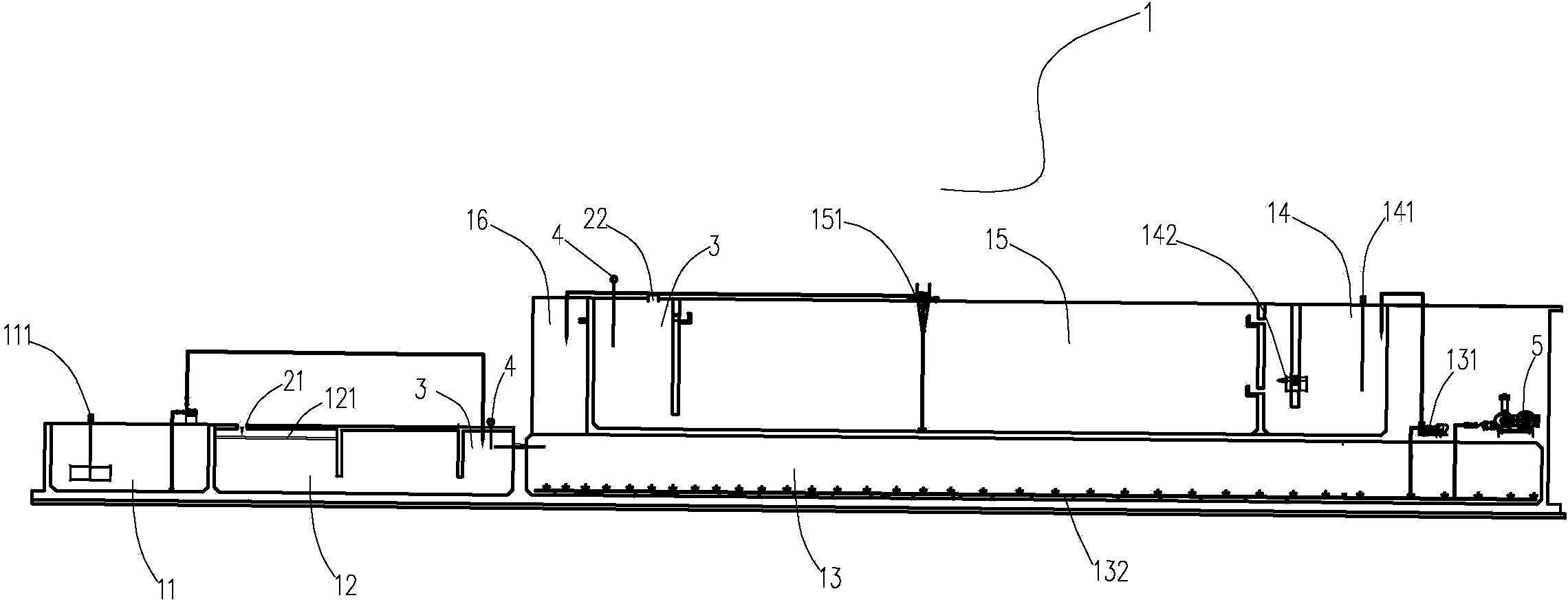

　　1.一種廢水綜合處理池，包括處理池(1)、廢水進水管口(21)、出水管口(22)， 其特征在于：所述處理池(1)包括石灰乳池(11)、隔油池(12)、調節池(13)、反應池 (14)、沉淀池(15)、污泥池(16)，所述的廢水進水管(21)設在隔油池(11)中，由 石灰乳池(11)、隔油池(12)、調節池(11)由水管并排連接，所述的反應池(15)、沉 淀池(16)、污泥池(17)分別設在調節池(13)上部，所述的調節池(13)是半地下式 調節池，池旁設有提升泵(131)，由提升泵(131)依次與反應池(15)、沉淀池(16)連 接，所述的出水口(22)設在沉淀池(15)中，沉淀池(15)還設有吸刮泥機(151)，由 吸刮泥機(151)刮泥進入污泥池(17)進行連接;

　　所述的調節池(13)底部設有爆氣管(132);

　　所述的反應池(14)設有攪拌機一(141)和配水槽(142)。

　　2.根據權利要求1所述一種廢水綜合處理池，其特征在于：所述的隔油池(12)、沉 淀池(15)分別設有PH調整部(3)，所述的PH調整部(3)設有PH控制儀(4)。

　　3.根據權利要求1所述一種廢水綜合處理池，其特征在于：石灰乳池(11)另外設 有攪拌機二(111)。

　　4.根據權利要求1所述一種廢水綜合處理池，，其特征在于：所述的隔油池(12)對 應廢水進水管(2)設有格柵(121)。

　　說明書

　　一種廢水綜合處理池

　　技術領域

　　本實新型涉及一種廢水處理池，特別是一種適用于化工廠或金屬?gòu)S等容易產生酸堿洗 化磷工廠的廢水綜合處理池。

　　背景技術

　　工廠中必然少不了廢水產生，廢水處理是我們面臨的一大問題，廢水處理的目的就是 對廢水中的污染物以某種方法分離出來，或者將其分解轉化為無害穩定物質，從而使污水 得到凈化。

　　特別是一些化工廠或金屬?gòu)S，特別是對酸堿洗化磷廢水，對于河涌污染更加大，不能 直接流入河涌中，其廢水污染物來源于金屬表面去除機油、鐵銹、灰塵等，以及由工廠中 工件帶出轉移至清洗廢水中的酸、堿等。由于廢堿廢酸等廢槽液濃度太高，其廢水處理的 難度更加大。一些工廠也設有比較好處理系統，但系統復雜，且工程大，費用高，占用面 積大，不能得到綜合一體處理的辦法，得不到有效使用。

　　發明內容

　　為了解決酸堿洗化磷廢水污染大的處理，為了達到廢水高排放標準，實現綜合處理， 防止污染，本實用新型提供一種廢水綜合處理池，包括處理池、廢水進水管口、出水管口， 其特征在于：所述處理池包括石灰乳池、隔油池、調節池、反應池、沉淀池、污泥池，所 述的廢水進水管設在隔油池中，由石灰乳池、隔油池、調節池由水管并排連接，所述的反 應池、沉淀池、污泥池分別設在調節池上部，所述的調節池是半地下式調節池，池旁設有 提升泵，由提升泵依次與反應池、沉淀池連接，所述的出水口設在沉淀池中，沉淀池還設 有吸刮泥機，由吸刮泥機刮泥進入污泥池進行連接;

　　所述的調節池底部設有爆氣管;

　　所述的反應池設有攪拌機一和配水槽。

　　所述的隔油池、沉淀池分別設有PH調整部，所述的PH調整部設有PH控制儀。

　　石灰乳池另外設有攪拌機二。

　　所述的隔油池對應廢水進水管設有格柵。

　　采用上述結構后，可實現滿足要求較高的廢水排放標準，處理后可直接排入流量較小、 稀釋能力較差的河中，其造價低，可實現以下：(1)可采用高效節能、成熟可靠的工藝技 術，確保廢水處理的效果;(2)可實現優化工藝流程，減少工程投資，造價低、縮小占地 面積使用，實現綜合一體處理廢水。

　　本實用新型結構簡單，提高了其具體使用的實用性及有效性。
