申請日2014.02.12

　　公開(公告)日2015.08.12

　　IPC分類號C02F9/06

　　摘要

　　本發明涉及電化學廢水處理領域，具體為一種極板平行式電氧化氣浮廢水處理裝置及其使用方法。一種極板平行式電氧化氣浮廢水處理裝置，包括原水箱(11)，其特征是：還包括產水箱(12)、電解槽(13)、氣浮池(14)、溢流堰(15)、吸水管(21)、進水管(22)、布水管(23)、出水管(24)、排渣管(25)、放空管(26)、進水泵(3)、壓力表(41)、流量計(42)和刮渣機(5)，原水箱(11)的一側設有產水箱(12);電解槽(13)內設有偶數塊平板式的電極板(131);氣浮池(14)設于電解槽(13)的一側;刮渣機(5)設于氣浮池(14)的水面上。本發明水處理效果好，使用壽命長，節省設備投資。

　　權利要求書

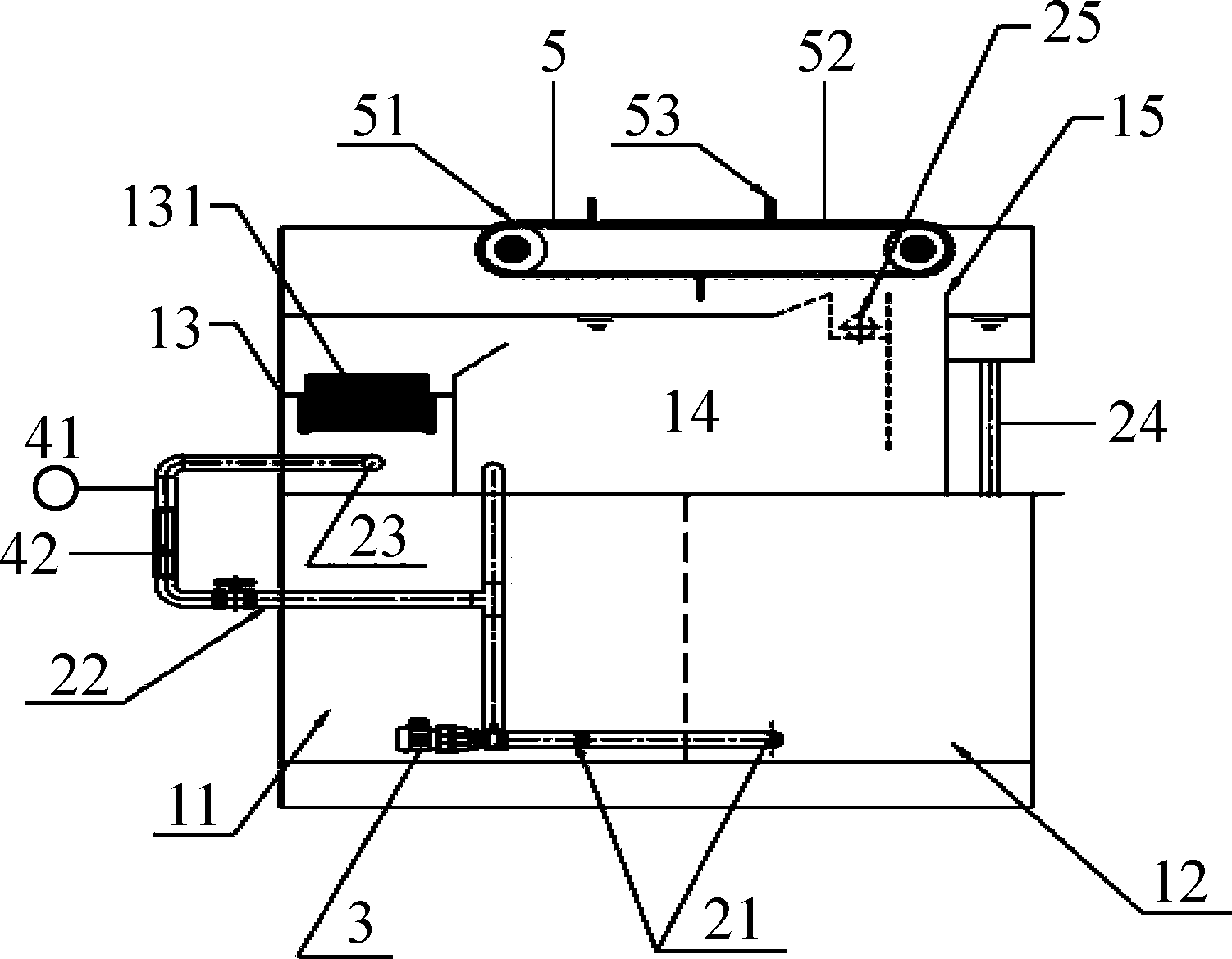

　　1. 一種極板平行式電氧化氣浮廢水處理裝置，包括原水箱(11)，其特征是：還包括產水箱(12)、電解槽(13)、氣浮池(14)、溢流堰(15)、吸水管(21)、進水管(22)、布水管(23)、出水管(24)、排渣管(25)、放空管(26)、進水泵(3)、壓力表(41)、流量計(42)和刮渣機(5)，

　　原水箱(11)的一側設有產水箱(12)，原水箱(11)外設有吸水管(21)，吸水管(21)的進水口貫通至原水箱(11)內，進水泵(3)的抽水口貫通至原水箱(11)內且位于水面以下，進水管(22)的進水口和吸水管(21)的出水口連接，進水管(22)的出水口連接布水管(23)，布水管(23)上依次串聯有壓力表(41)和流量計(42);

　　電解槽(13)和氣浮池(14)都設于原水箱(11)的上方;

　　電解槽(13)的底部設有進水口，布水管(23)的出水口設于電解槽(13)進水口的下方，電解槽(13)的頂部設有出水口，電解槽(13)內設有偶數塊平板式的電極板(131)，各塊電極板(131)之間相互平行，電極板(131)之間襯有絕緣塊，壓力電解罐(13)上設有兩個接線端子(132)，一個接線端子(132)作為陽極端通過導線連接一半電極板(131)，另一個接線端子(132)作為陰極端通過導線連接另一半電極板(131)，每一塊和陽極端接線端子(132)連接的電極板(131)都和一塊和陰極端接線端子(132)連接的電極板(131)相鄰設置;

　　氣浮池(14)設于電解槽(13)的一側;

　　刮渣機(5)包括刮渣鏈輪(51)、刮渣鏈(52)和刮渣板(53)，刮渣鏈(52)為環形，分別繞在兩個刮渣鏈輪(51)外，刮渣鏈(52)上固定至少兩塊刮渣板(53)，刮渣板(53)位于刮渣鏈(52)的等分點上，刮渣機(5)設于氣浮池(14)的水面上，位于下方的刮渣鏈(52)上的刮渣板(53)的頂端沒于氣浮池(14)的水面下;

　　氣浮池(14)的一側設有溢流堰(15)，溢流堰(15)的外側設有出水管(24)，出水管(24)的出水口連接產水箱(12)，氣浮池(14)靠近溢流堰(15)一側的上部設有排渣管(25);

　　原水箱(11)、產水箱(12)、電解槽(13)和氣浮池(14)上都設有放空管(26)。

　　2. 如權利要求1或2所述的壓力式電氧化氣浮廢水處理裝置，其特征是：電極板(131)的的厚度為1mm～2mm，相鄰電極板(131)的間距為0.5mm～3mm;

　　電極(131)采用鈦制成并在鈦表面鍍導電層，所述導電層選用金、鉑、氧化釕、釕銥合金和銥鉭合金中的任意一種;

　　接入接線端子(132)的外接電源采用直流電源或直流脈沖電源，輸出電壓在0～36V內可調;輸出電流為直流在0～1000A內連續可調，平均電流0～500A;輸出波形為方波，換向時間設定在2s～99min;輸出頻率在500Hz～3000Hz內連續可調，占空比在0～100%內連續可調;

　　壓力電解罐(13)內的水壓不低于0.4MPa。

　　3. 如權利要求1或2所述的壓力式電氧化氣浮廢水處理裝置的使用方法，其特征是：按如下步驟依次實施：

　　將外接電源接入接線端子(132)，從而在電極板(131)之間建立電場;

　　廢水經過處理之后進入澄清池，在水泵抽吸下廢水從吸水管(21)進入原水箱(11)，在進水泵(3)的抽吸下廢水依次經進水管(22)和布水管后輸入電解槽(13)，廢水的輸入流量控制在0.2m3/hour，廢水的電導率為8000us/cm，廢水從電解槽(13)的電極板(131)之間經過時，廢水中的有機物被直接氧化，氧化過程中產生的活性基團對有機物進行間接氧化，同時在電極板(131)上產生氫氣和氧氣的微小氣泡，在上浮過程中水中的微小氣泡迅速長大，水中的懸浮物和油在氣泡的包裹下迅速浮上水面，刮渣機(5)運行時，通過刮渣鏈輪(51)的轉動，刮渣鏈(52)帶動刮渣板(53)不斷往復運行，刮渣板(53)將水面上的雜物刮除，經過處理的水漫溢過溢流堰(15)后經出水管(24)進入產水箱(12)，刮除的雜物經排渣管(25)排出。

　　說明書

　　極板平行式電氧化氣浮廢水處理裝置及其使用方法

　　技術領域

　　本發明涉及電化學廢水處理領域，具體為一種極板平行式電氧化氣浮廢水處理裝置及其使用方法。

　　背景技術

　　目前，氣浮法是工業廢水處理中固液分離或液液分離的典型方法之一，其中，最常用的是加壓溶氣氣浮法，其原理是：在加壓條件下使空氣溶于水中并達到過飽和狀態，之后減至常壓，令空氣析出，空氣以微小氣泡的形式釋放在水中，進而實現氣浮。該方法的缺點是，氣泡尺寸較電解法產生的氣泡尺寸大，且氣泡產生不均，容易發生紊流，不具有脫色殺菌、氧化還原有機污染物的作用。同時，目前廢水處理的電解設備均由電解槽、沉淀槽和電氣控制柜組成，工作時需要在廢水中投加NaCl作導電物質，在強電解質溶液的氛圍下，主設備極板使用壽命短，一般3～5個月即需更換，且耗電量高、污染大。

　　發明內容

　　為了克服現有技術的缺陷，提供一種處理效果好、使用壽命長、節省設備投資的廢水處理設備，本發明公開了一種極板平行式電氧化氣浮廢水處理裝置及其使用方法。

　　本發明通過如下技術方案達到發明目的：

　　一種極板平行式電氧化氣浮廢水處理裝置，包括原水箱，其特征是：還包括產水箱、電解槽、氣浮池、溢流堰、吸水管、進水管、布水管、出水管、排渣管、放空管、進水泵、壓力表、流量計和刮渣機，

　　原水箱的一側設有產水箱，原水箱外設有吸水管，吸水管的進水口貫通至原水箱內，進水泵的抽水口貫通至原水箱內且位于水面以下，進水管的進水口和吸水管的出水口連接，進水管的出水口連接布水管，布水管上依次串聯有壓力表和流量計;

　　電解槽和氣浮池都設于原水箱的上方;

　　電解槽的底部設有進水口，布水管的出水口設于電解槽進水口的下方，電解槽的頂部設有出水口，電解槽內設有偶數塊平板式的電極板，各塊電極板之間相互平行，電極板之間襯有聚四氟乙烯制成的絕緣塊，壓力電解罐上設有兩個接線端子，一個接線端子作為陽極端通過導線連接一半電極板，另一個接線端子作為陰極端通過導線連接另一半電極板，每一塊和陽極端接線端子連接的電極板都和一塊和陰極端接線端子連接的電極板相鄰設置;

　　氣浮池設于電解槽的一側;

　　刮渣機包括刮渣鏈輪、刮渣鏈和刮渣板，刮渣鏈為環形，分別繞在兩個刮渣鏈輪外，刮渣鏈上固定至少兩塊刮渣板，刮渣板位于刮渣鏈的等分點上，刮渣機設于氣浮池的水面上，位于下方的刮渣鏈上的刮渣板的頂端沒于氣浮池的水面下;

　　氣浮池的一側設有溢流堰，溢流堰的外側設有出水管，出水管的出水口連接產水箱，氣浮池靠近溢流堰一側的上部設有排渣管;

　　原水箱、產水箱、電解槽和氣浮池上都設有放空管。

　　所述的壓力式電氧化氣浮廢水處理裝置，其特征是：電極板的的厚度為1mm～2mm，相鄰電極板的間距為0.5mm～3mm。

　　所述的壓力式電氧化氣浮廢水處理裝置，其特征是：壓力電解罐內的水壓不低于0.4MPa。

　　本發明使用時，將外接電源接入接線端子，從而在電極板之間建立電場，酸性廢水、稀堿廢水、乳化液廢水等幾種不同種類的廢水經過處理之后進入澄清池，在水泵抽吸下廢水從吸水管進入原水箱，在進水泵的抽吸下廢水依次經進水管和布水管后輸入電解槽，廢水從電解槽的電極板之間經過時，廢水中的有機物被直接氧化，氧化過程中產生的一系列活性基團如[OH]-、[O]、[ClO]-等對有機物進行間接氧化，同時在電極板上產生氫氣和氧氣的微小氣泡，在上浮過程中水中的微小氣泡迅速長大，水中的懸浮物和油在氣泡的包裹下迅速浮上水面，刮渣機運行時，通過刮渣鏈輪的轉動，刮渣鏈帶動刮渣板不斷往復運行，刮渣板將水面上的雜物刮除，經過處理的水漫溢過溢流堰后經出水管進入產水箱，刮除的雜物經排渣管排出。出水可以直接外排，或者再經反滲透、電吸附等其他方法實施脫鹽處理，產出優質水。

　　本發明的有益效果是：1. 氣泡分布范圍較窄，尺寸較小，可以獲得很高的分離效率;2. 改變電流密度可調節氣泡的數量，從而可提高氣泡和污染物顆粒間的碰撞概率;3. 對于特定的分離過程，選擇合適的電極材料和溶液條件即可獲得最佳的分離效果。當氣泡和顆粒物的ζ電位符號相反時，氣浮分離效率最高;4. 具有固液分離、凝絮、脫色、氧化還原和殺菌滅毒等功能;5. 操作簡單，只需要開啟電源、調節電流、電壓、自動倒極時間即可，設備不需要反洗;6. 介質消耗少，僅耗電，無需消耗藥劑;7. 外排廢物只有氣浮浮渣，總排放量少。
