申請日2010.07.26

　　公開(公告)日2010.12.15

　　IPC分類號C02F3/12; F03D1/00; F03D9/00

　　摘要

　　本發明所涉及的聚風增壓風能光能水處理裝置，從上部聚風罩的聚風口到下部的風力輸送水平管末端的空氣擴散裝置，形成聚風增壓的風能利用通道，直接利用風能和光能的自然能源進行水處理。聚風罩將風能集聚，風力增壓狹管和風力輸送管道將風力增壓，勵磁風力增壓發電裝置在風力大時向外部輸出電能，光電轉換裝置通過光伏電池不斷將太陽光能轉換為電能并存儲于電能存儲自控裝置內為水處理提供輔助能源，保障足夠的風力經風力輸送管道繼續進入曝氣水處理裝置的水中，持續進行水的攪拌、充氧、浮選等過程。本裝置的水處理設施一次性投入長期使用，可極大降低水處理設施的運行費用，有利于水污染防治，具有節約資源、低碳環保的多種功效。

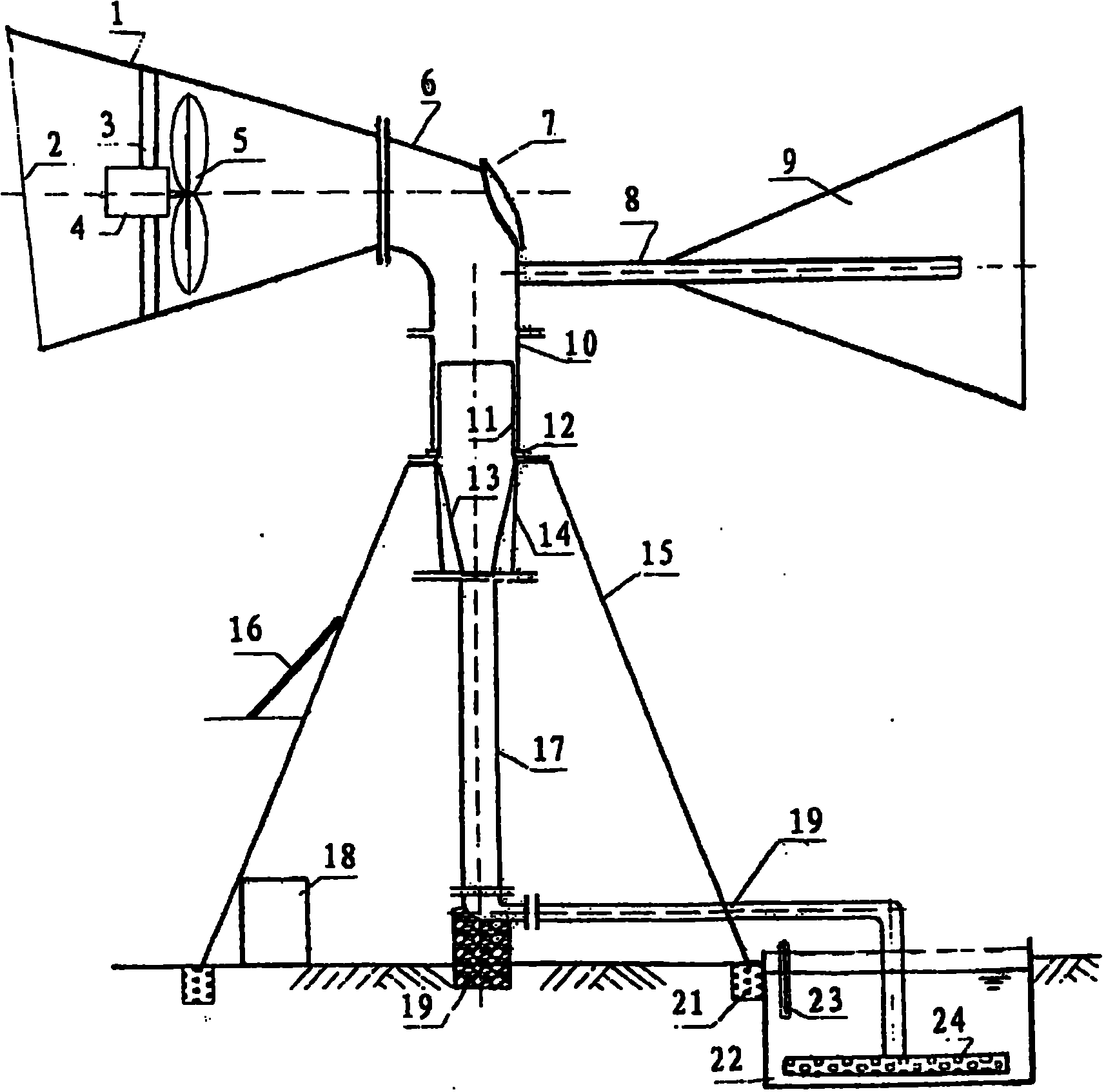

　　摘要附圖



　　權利要求書

　　1.一種聚風增壓風能光能水處理裝置，其特征在于，由上部聚風裝置和下部固定支撐裝置組成，上部聚風裝置包括聚風罩(1)、勵磁風力增壓發電裝置(4)、異徑彎管(6)，下部固定支撐裝置包括風力增壓狹管(13)、風力輸送管道、電能存儲自控裝置(18)、固定支撐架(15)、光電轉換裝置(16);聚風罩(1)位于整個裝置的頂部，聚風罩(1)內設置勵磁風力增壓發電裝置(4)，勵磁風力增壓發電裝置(4)的外部有風葉(5)，聚風罩(1)后端連接異徑彎管(6)，異徑彎管(6)下部連接的雙法蘭短管(10)連接固定支撐裝置上部風力增壓狹管(13)外部的雙法蘭短管(14)，風力增壓狹管(13)上部連接的法蘭短管(11)套在雙法蘭短管(10)內;風力增壓狹管(13)連接風力輸送管道的風力輸送垂直管(17)，風力輸送垂直管(17)接連風力輸送水平管(19)，風力輸送水平管(19)與曝氣水處理裝置(22)連通，從上部聚風罩(1)的聚風口到下部的風力輸送水平管(19)的末端，形成聚風增壓的風能利用通道。

　　2.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，位于整個裝置頂部的聚風罩(1)呈喇叭狀，聚風罩(1)前端的聚風口設置有防護格網(2)。

　　3.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，勵磁風力增壓發電裝置(4)固定在聚風罩(1)內的井字架(3)上，勵磁風力增壓發電裝置(4)的外部有風葉(5)。

　　4.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，聚風罩(1)后端連接的異徑彎管(6)背部設置風向三角翼(9)，風向三角翼(9)的平衡連接桿(8)固定在異徑彎管(6)的背部側壁上。

　　5.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，異徑彎管(6)背部上端設置重力泄風裝置(7)，重力泄風裝置(7)由扣在異徑彎管(6)背部上端通風口上的凹形片構成，凹形片上側由活動鉸鏈連接在異徑彎管(6)的側壁上。

　　6.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，風力增壓狹管(13)上部連接的法蘭短管(11)與異徑彎管(6)下部連接的雙法蘭短管(10)之間設置環形滑動軸承(12)，使上部聚風裝置在下部固定支撐裝置上轉動。

　　7.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，風力增壓狹管(13)為上端管口內徑大、下端管口內徑小的錐臺形管，上端管口連接法蘭短管(11)，下端管口連接風力輸送垂直管(17)的上端。

　　8.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，風力輸送水平管(19)通入曝氣水處理裝置22中的一端設置空氣擴散裝置(24)。

　　9.根據權利要求1所述的聚風增壓風能光能水處理裝置，其特征在于，光電轉換裝置(16)設置在固定支撐架(15)上，與固定支撐架(15)下部的電能存儲自控裝置(18)電纜連接，電能存儲自控裝置(18)與上部聚風罩(1)內勵磁風力增壓發電裝置(4)的發電電動轉換裝置電纜連接。

　　說明書

　　聚風增壓風能光能水處理裝置

　　技術領域

　　本發明涉及水處理裝置，特別是涉及利用風能、光能自然能的水處理裝置。

　　背景技術

　　在鐵路、市政水處理工藝中，活性污泥法是一種應用最廣泛的耗氧生化水處理技術，而曝氣則是好氧生化處理工藝中的重要環節。曝氣的作用是向水處理設施的水中充氧，在曝氣區內產生足夠的混合作用和水循環流動，產生并維持有效的氣水接觸，使泥、水、氣三者充分混合，保持污水內微生物、底物、溶解氧狀態平衡，在生物氧化作用不斷消耗氧氣的情況下保持水中一定的溶解氧濃度，保證微生物生化作用所需的溶解氧，并使水中的生物固體處于懸浮狀態，為微生物降解有機物提供有利的生化反應條件。

　　現有技術采用的曝氣方法有鼓風曝氣、機械曝氣、射流曝氣以及多方法聯合使用的混合曝氣。

　　鼓風曝氣是由電動機驅動的鼓風機通過送風管鼓風進入曝氣池內，使空氣中的氧更多地進入水中，增加水中溶解氧含量。

　　機械曝氣利用裝設在曝氣池內葉輪的轉動，劇烈地?cái)噭映貎?nèi)的水面，使池內的水循環流動，不斷變化和更新液面并產生強烈水躍，從而使空氣中的氧與水滴或水氣界面充分接觸并傳入液相中去。

　　射流曝氣是通過水射流泵將空氣吸入，使空氣與水充分混合并增加水中溶解氧含量。

　　常用的曝氣設備有：轉盤曝氣機，轉刷曝氣機，立式表曝機，射流曝氣機，離心曝氣機等。

　　不論上述哪種曝氣方法和應用哪種曝氣裝置都需要大量電能，使曝氣成為好氧生化處理系統中運轉費用最高的工藝環節，曝氣充氧電耗一般占總動力消耗的60%～70%。因此，曝氣設備的選擇和改進是曝氣技術運行成本控制和經濟效益提高的關健。

　　發明內容

　　針對上述現有的水處理曝氣過程存在耗電量大、運行成本高的問題，本發明推出聚風增壓風能光能水處理裝置，其目的在于，直接利用風能和光能的自然能源，實現水?dāng)嚢�、充氧、浮選過程，完成耗氧水處理曝氣，以克服水處理設施完全依賴電力資源，減輕水處理企業面臨的能耗高和運行費用大的困難局面。

　　本發明涉及的聚風增壓風能光能水處理裝置呈立式結構，由上部聚風裝置和下部固定支撐裝置組成。上部聚風裝置包括聚風罩、勵磁風力增壓發電裝置、異徑彎管、重力泄風裝置、風向三角翼。下部固定支撐裝置包括風力增壓狹管、風力輸送管道、固定支撐架、光電轉換裝置、電能存儲自控裝置。

　　上部聚風裝置和下部固定支撐裝置通過套管連接，并通過套管間的環形滑動軸承將上部聚風裝置重載傳遞到下部固定支撐裝置。

　　聚風罩位于整個裝置的頂部，呈喇叭狀，聚風罩前端的聚風口設置有格網。聚風罩內設置勵磁風力增壓發電裝置，勵磁風力增壓發電裝置包括定子動子耦合勵磁線圈、風速離心開關、發電電動轉換裝置和設置在外部的風葉。風葉的轉軸聯接動子耦合勵磁線圈的轉軸，風速離心開關設置在風葉的轉軸上，風速離心開關的活動電刷連接發電電動轉換裝置。勵磁風力增壓發電裝置在風速離心開關的不同連接狀態下，可以進入電動機工作狀態或者進入發電機工作狀態。當風葉轉軸快速旋轉時，風速離心開關通過發電電動轉換裝置使勵磁風力增壓發電裝置進入發電機工作狀態，向外部輸出電能;當風葉轉軸慢速旋轉時，風速離心開關通過發電電動轉換裝置使勵磁風力增壓發電裝置進入電動機工作狀態，接收外部輸入的電能，使風葉轉速加快。

　　聚風罩后端由法蘭連接異徑彎管，異徑彎管背部設置風向三角翼，異徑彎管背部上端設置重力泄風裝置。重力泄風裝置由扣在異徑彎管背部上端通風口上的凹形片構成，凹形片上側由活動鉸鏈連接在異徑彎管的側壁上。

　　下部固定支撐裝置的固定支撐架將風力增壓狹管、風力輸送管道固定設置在曝氣水處理裝置近旁，風力輸送管道與曝氣水處理裝置連通。

　　風力增壓狹管設置在固定支撐裝置上部雙法蘭短管內，固定支撐裝置上部的雙法蘭短管與上部聚風裝置的異徑彎管下部的雙法蘭短管聯接。風力增壓狹管上部連接的法蘭短管套在異徑彎管下部連接的雙法蘭短管內，從而形成上部聚風裝置和下部固定支撐裝置連接的套管，套管間的環形滑動軸承將上部聚風裝置重載傳遞到下部固定支撐裝置。

　　風力增壓狹管上部內徑大，下部內徑小，內徑小的下端連接風力輸送管的風力輸送垂直管。風力輸送垂直管的另一端連接風力輸送水平管，風力輸送水平管通入曝氣水處理裝置中，從而使風力輸送管道與曝氣水處理裝置連通。風力輸送水平管通入曝氣水處理裝置中的一端設置空氣擴散裝置，空氣擴散裝置為帶噴氣孔的短管。

　　光電轉換裝置設置在固定支撐架上，與固定支撐架下部的電能存儲自控裝置電纜連接。電能存儲自控裝置與上部聚風罩內勵磁風力增壓發電裝置的發電電動轉換裝置電纜連接，還與曝氣水處理裝置中設置的綜合檢測裝置電纜連接。綜合檢測裝置為多傳感器測量裝置，測量曝氣水處理裝置中的溶解氧、風壓、pH值等。

　　本發明所涉及的聚風增壓風能光能水處理裝置，從上部聚風罩的聚風口到下部的風力輸送水平管末端的空氣擴散裝置，形成聚風增壓的風能利用通道。自然風從聚風罩的聚風口進入，帶動風葉轉動，并經喇叭狀的聚風罩、異徑彎管、風力增壓狹管，得到聚風和增壓，然后經風力輸送垂直管、風力輸送水平管以及風力輸送水平管末端的空氣擴散裝置進入曝氣水處理裝置的水中，進行水的攪拌、充氧、浮選等過程。同時，異徑彎管背部設置的風向三角翼隨風移動，使異徑彎管前部聚風罩的聚風口保持便于聚風的迎風狀態。

　　在自然風的風速增大，風力達到或超過水處理需要的風壓，溶解氧滿足要求時，勵磁風力增壓發電裝置的快速旋轉的風葉轉軸使風速離心開關通過發電電動轉換裝置將勵磁風力增壓發電裝置推入發電機工作狀態。在自然風繼續經風力輸送管道進入曝氣水處理裝置的同時，勵磁風力增壓發電裝置將部分風能轉化為電能輸入電能存儲自控裝置。

　　在自然風的風速特大時，從聚風罩進入的風吹開異徑彎管背部上端的重力泄風裝置，使快速吹動的風從異徑彎管背部通風口部分地卸掉，減低風壓，避免裝置在強風中受損。

　　在自然風的風速小或無風力時，風速離心開關通過發電電動轉換裝置將勵磁風力增壓發電裝置推入電動機工作狀態，風葉的旋轉使鼓風經風力輸送管道繼續進入曝氣水處理裝置的水中。進行水的攪拌、充氧、浮選等過程。

　　另外，設置在固定支撐架上的光電轉換裝置，通過光伏電池不斷將太陽光能轉換為電能并存儲于電能存儲自控裝置內，為水處理提供輔助能源，保障足夠的風力經風力輸送管道繼續進入曝氣水處理裝置的水中，持續進行水的攪拌、充氧、浮選等過程。

　　本發明綜合利用風能、光能等自然能源，水處理設施一次性投入長期使用，可極大的降低水處理設施的運行費用，具有節約資源、低碳環保、有利水污染防治的多種功效。
