申請日2014.02.11

　　公開(公告)日2014.08.20

　　IPC分類號E03F5/10

　　摘要

　　本實用新型公開了一種正反對接雨污水收集池承壓模塊，包括若干相互疊置的單體支撐模塊，單體支撐模塊包括底板，底板上均設有若干支撐柱，支撐柱為錐形的中空無底結構，并且支撐柱可以重疊安裝，若干支撐柱均勻排布成4×4的矩形陣列，其中兩排支撐柱的頂面設有透水凹口、另外兩排支撐柱的頂面設有透水凸榫口，底板上設有透水凸榫口。本實用新型可以增加支撐柱承重，能夠使每個支撐柱均勻受力，也能實現重疊，縮小運輸體積，可以提高承重量，適合建造較深度地埋式大容量收集貯存池，也可以任意放大收集容量，并具有安裝周期短、運輸方便等優點，還可以通過將若干個支撐柱緊湊排列為一體，底部較大，頂部較小，能夠重疊以增加雨污水的流動性。

　　權利要求書

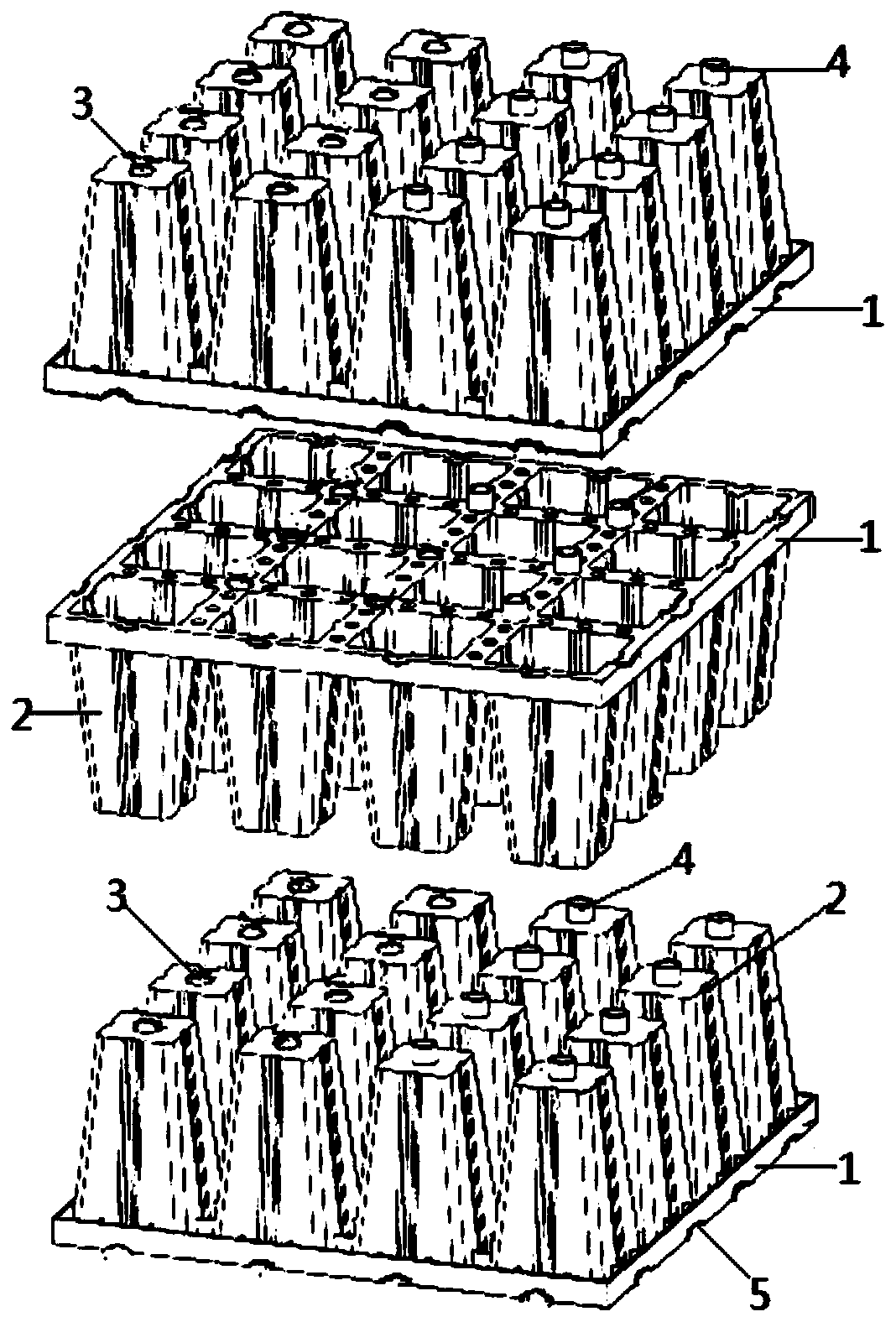

　　1.正反對接雨污水收集池承壓模塊，包括若干相互疊置的單體支撐模塊，其特征在于：所述的單體支撐模塊包括底板，底板上均設有若干支撐柱，所述的支撐柱為錐形的中空無底結構，并且支撐柱可以重疊安裝，若干支撐柱均勻排布成4×4的矩形陣列，其中兩排支撐柱的頂面設有透水凹口、另外兩排支撐柱的頂面設有透水凸榫口，底板上設有透水凸榫口。

　　2.根據權利要求1所述的正反對接雨污水收集池承壓模塊，其特征在于：所述的相鄰的兩塊支撐柱頂面上的透水凹口和透水凸榫口相互咬合并固定、底板和底板相接。

　　說明書

　　正反對接雨污水收集池承壓模塊

　　技術領域：

　　本實用新型涉及污水處理裝置領域，具體的是一種對接式容量可變污水收集池承壓模塊對接拼裝整體承重結構的正反對接雨污水收集池承壓模塊。

　　背景技術：

　　雨水落入地表就成了污水,COD、氨氮等污染物總量仍然居高不下,污染物減排任務日趨嚴峻。在發達國家,點源污染基本得到控制,雨水徑流帶來的非點源污染已成為水體污染的主要因素。雨水徑流中的污染物主要來自土地表面、降水和排水系統。雨水水質雖然較好,但在降水過程中,雨水通過對大氣的淋洗、地面構筑物及地表的沖刷等,攜帶了大量的污染物進入地表水體和地下水,從而造成了水環境污染。我國太湖、巢湖、滇池等重要湖泊,非點源污染已成為水質惡化的主要原因之一。

　　2013年9月18號國務院總理李克強參加了討論并通過了《城鎮排水及污水治理?xiàng)l例》，其中相當一部分內容是建立緩沖收集帶，進行收集、處理、利用、緩沖排放，緩解洪峰對城市排水管網壓力 ，減少洪澇災害。

　　由于城鎮化的加快、不透水面積的增加以及污染源的增多，城市雨水問題對城市環境危害越來越嚴重。從源頭上就地分散收集和削弱部分徑流，減少城市降雨帶來的區域性洪澇災害和后續排水設施的負荷。迫切需要滯洪帶、滲透帶接納客水，此項技術在有些發達國家使用近30多年的歷史， 多年來的積累，使接納雨水容量提高到區域降雨總量的50%，有效地緩解市政排水壓力，防止內澇，更迫切需要用生態的方法來處理城市雨水問題。

　　迫切需要提高承重量，確保收集池安全，建造較深度地埋式大容量收集貯存池，對雨污水收集利用、滲透補充地下水。以解決雨水利用、雨洪調控、水環境面源污染和缺水等問題。

　　專利號為ZL101220547404.9的專利中的模塊雖然能夠重疊，減小運輸體積，展開增大空間，但橫向支撐柱之間必須留有兩排相同支撐柱空間，不能實現密集支撐柱，承重量大大減少，而且該結構拼裝后，部分支撐柱不能完全受力，承重受限。

　　實用新型內容：

　　本實用新型的目的是為了彌補上述模塊嚴重不足，提供了一種正反對接雨污水收集池承壓模塊。

　　本實用新型采用的技術方案為：

　　正反對接雨污水收集池承壓模塊，包括若干相互疊置的單體支撐模塊，其特征在于：所述的單體支撐模塊包括底板，底板上均設有若干支撐柱，所述的支撐柱為錐形的中空無底結構，并且支撐柱可以重疊安裝，若干支撐柱均勻排布成4×4的矩形陣列，其中兩排支撐柱的頂面設有透水凹口、另外兩排支撐柱的頂面設有透水凸榫口，底板上設有透水凸榫口。

　　所述的正反對接雨污水收集池承壓模塊，其特征在于：所述的相鄰的兩塊支撐柱頂面上的透水凹口和透水凸榫口相互咬合并固定、底板和底板相接。

　　與現有技術相比，本實用新型的有益效果在于：
