申請日2014.02.11

　　公開(公告)日2014.08.13

　　IPC分類號B01D21/24; B01D21/02

　　摘要

　　本實用新型公開了一種好氧污泥沉降裝置，以解決現有裝置所存在的空間利用率較低、好氧污泥的沉降效率較差等問題。本實用新型設有沉降區筒體(1)、溢流區筒體(2)。沉降區筒體由上部的圓筒形筒體(13)和下部的倒置圓錐面形筒體(14)組成。溢流區筒體的頂端設有帽罩，底端與圓環形底板的外邊緣相連;圓環形底板上設有排水管(5)，帽罩上設有排氣管(4)。沉降區筒體的圓筒形筒體內設有進水分布器(7)，倒置圓錐面形筒體的底部設有污泥回流管(8)。進水分布器由上圓錐板(10)和下圓錐板(11)組成，兩個圓錐板之間形成流道;上圓錐板的頂部與進水管(6)的出口相連。本實用新型主要用于污水好氧處理領域的好氧污泥沉降。

　　權利要求書

　　1.一種好氧污泥沉降裝置，其特征在于：它設有沉降區筒體(1)、溢流區 筒體(2)，沉降區筒體(1)由上部的圓筒形筒體(13)和下部的倒置圓錐面形筒體 (14)組成，圓筒形筒體(13)的頂部設有溢流堰(9)，圍繞圓筒形筒體(13)上部的 外壁設有圓環形底板(12)，溢流區筒體(2)的底端與圓環形底板(12)的外邊緣相 連，圓環形底板(12)上設有排水管(5)，溢流區筒體(2)的頂端設有帽罩(3)，帽 罩(3)上設有排氣管(4)，沉降區筒體(1)的圓筒形筒體(13)內設有進水分布器 (7)，倒置圓錐面形筒體(14)的底部設有污泥回流管(8)，進水分布器(7)由上圓 錐板(10)和下圓錐板(11)組成，上圓錐板(10)與下圓錐板(11)之間形成流道， 兩個圓錐板的底端處于同一水平面上，上圓錐板(10)的頂部與進水管(6)的出口 相連。

　　2.根據權利要求1所述的好氧污泥沉降裝置，其特征在于：帽罩(3)為圓錐 面形。

　　3.根據權利要求1所述的好氧污泥沉降裝置，其特征在于：溢流堰(9)為鋸 齒形。

　　4.根據權利要求1或2或3所述的好氧污泥沉降裝置，其特征在于：進水分 布器(7)設于沉降區筒體(1)的圓筒形筒體(13)高度的中部，上圓錐板(10)和下 圓錐板(11)的圓錐頂角均為125～145度，上圓錐板(10)的底圓直徑為圓筒形筒 體(13)直徑的1/2～2/3，下圓錐板(11)的底圓直徑為上圓錐板(10)底圓直徑的 1/2～2/3。

　　5.根據權利要求1或2或3所述的好氧污泥沉降裝置，其特征在于：沉降區 筒體(1)的圓筒形筒體(13)的高度與直徑之比為4～10。

　　說明書

　　一種好氧污泥沉降裝置

　　技術領域

　　本實用新型屬于污水好氧處理技術領域，涉及一種好氧污泥沉降裝置。

　　背景技術

　　目前污水好氧處理領域使用的好氧污泥沉降裝置普遍采用平流式的池體結 構，污水從一個溢流區到另一個溢流區，并在溢流區內實現好氧污泥的沉降; 或者是在一個池體中設置很多平行的折流斜板來實現好氧污泥的沉降。上述裝 置存在的問題是，由于內構件較多或是存在好氧污泥沉積死角，使沉降池的空 間利用率較低;流入的污水速度較快，局部存在紊流或湍流，使好氧污泥的沉 降效率較差。另外沉降池的池底為較大的平底，很難使沉降下來的好氧污泥回 流到好氧生物流化床反應器或好氧曝氣池中以提高好氧生化反應的反應效率。

　　發明內容

　　本實用新型的目的是提供一種好氧污泥沉降裝置，以解決現有的好氧污泥 沉降裝置所存在的空間利用率較低、好氧污泥的沉降效率較差等問題。

　　為解決上述問題，本實用新型采用的技術方案是：一種好氧污泥沉降裝置， 其特征在于：它設有沉降區筒體、溢流區筒體，沉降區筒體由上部的圓筒形筒 體和下部的倒置圓錐面形筒體組成，圓筒形筒體的頂部設有溢流堰，圍繞圓筒 形筒體上部的外壁設有圓環形底板，溢流區筒體的底端與圓環形底板的外邊緣 相連，圓環形底板上設有排水管，溢流區筒體的頂端設有帽罩，帽罩上設有排 氣管，沉降區筒體的圓筒形筒體內設有進水分布器，倒置圓錐面形筒體的底部 設有污泥回流管，進水分布器由上圓錐板和下圓錐板組成，上圓錐板與下圓錐 板之間形成流道，兩個圓錐板的底端處于同一水平面上，上圓錐板的頂部與進 水管的出口相連。

　　采用本實用新型，具有如下的有益效果：(1)沉降區筒體的內構件少，只有 一個進水分布器，而且不存在好氧污泥沉積死角，因此沉降區筒體的內部區域 可以最大限度地用于好氧污泥的沉降，使本實用新型的空間利用率較高。(2)采 用本實用新型的進水分布器，可以使流入沉降區筒體內的污水的水流橫截面積 變大、速度降低，從而有利于好氧污泥的快速沉降，減小形成紊流或湍流的機 會、使活性好氧污泥更加穩定地沉降。這樣就使好氧污泥的沉降效率較高、沉 降效果較好。(3)本實用新型在操作過程中，好氧污泥最后落入沉降區筒體下部 的倒置圓錐面形筒體，經污泥回流管可以很容易地使沉降下來的好氧污泥回流 到好氧生物流化床反應器或好氧曝氣池中使用，以提高好氧生物流化床反應器 或好氧曝氣池中好氧生化反應的反應效率。

　　本實用新型主要用于污水好氧處理領域的好氧污泥沉降。

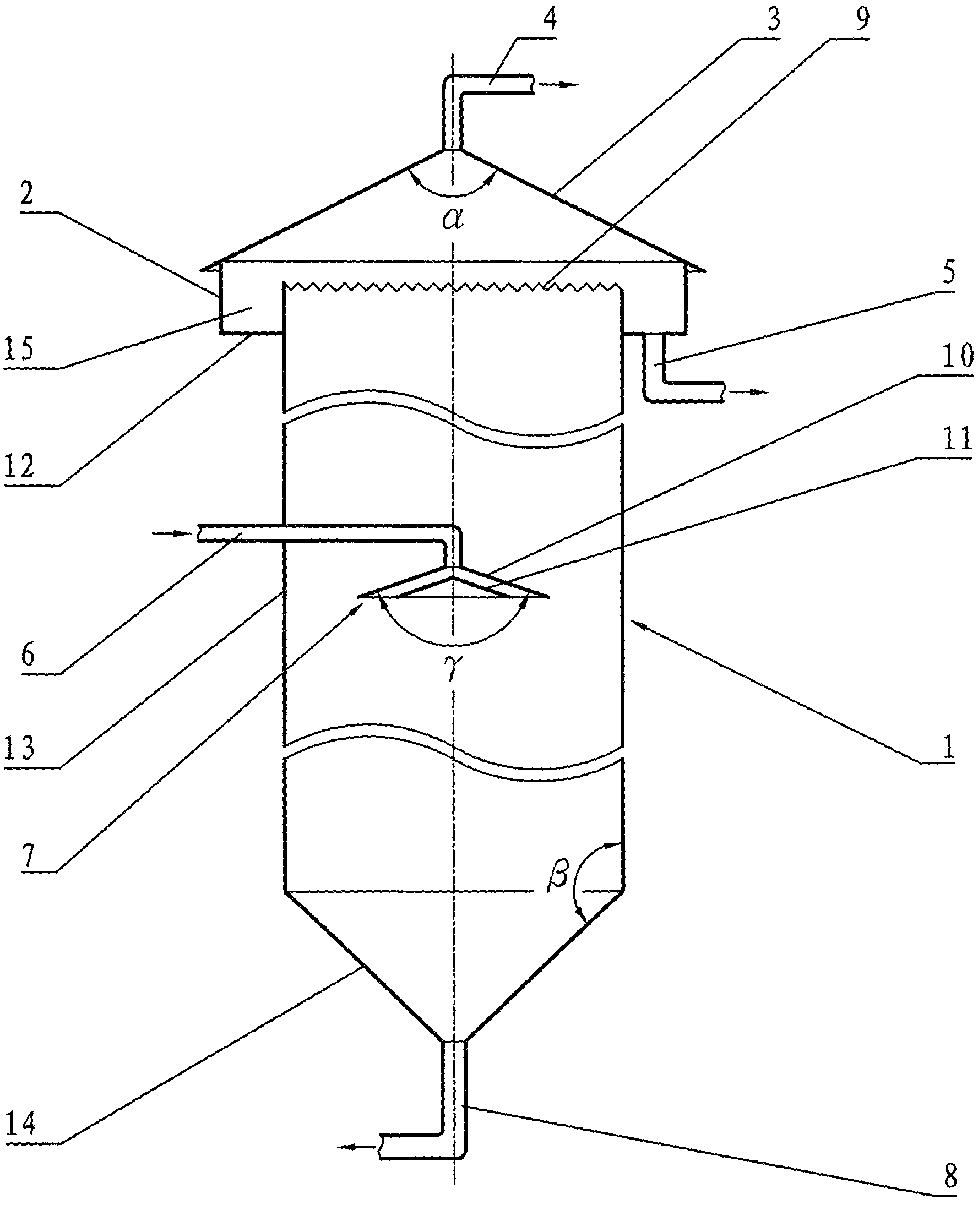

　　下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。附圖和 具體實施方式并不限制本實用新型要求保護的范圍。
