申請日2014.02.11

　　公開(公告)日2014.08.06

　　IPC分類號F23G7/00

　　摘要

　　本發明公開了一種城市污泥綜合利用處理系統，包括污泥干燥單元、污泥焚燒處理單元、焚燒爐煙氣處理單元、汽輪機發電機組發電單元、廢汽收集處理單元和建材生產單元,通過把污泥烘干焚燒來處理城市污泥。本發明具有以下有意效益：a、便于大批量的處理城市污泥，減少污泥堆積量;b、通過污泥的最終處置，使污泥不再進一步分解，防止發生二次污染;c、使處置后的污泥不對環境衛生產生危害，如寄生蟲卵、病菌等;d、在處理污泥的同時達到變廢為寶、綜合利用的目的。

　　權利要求書

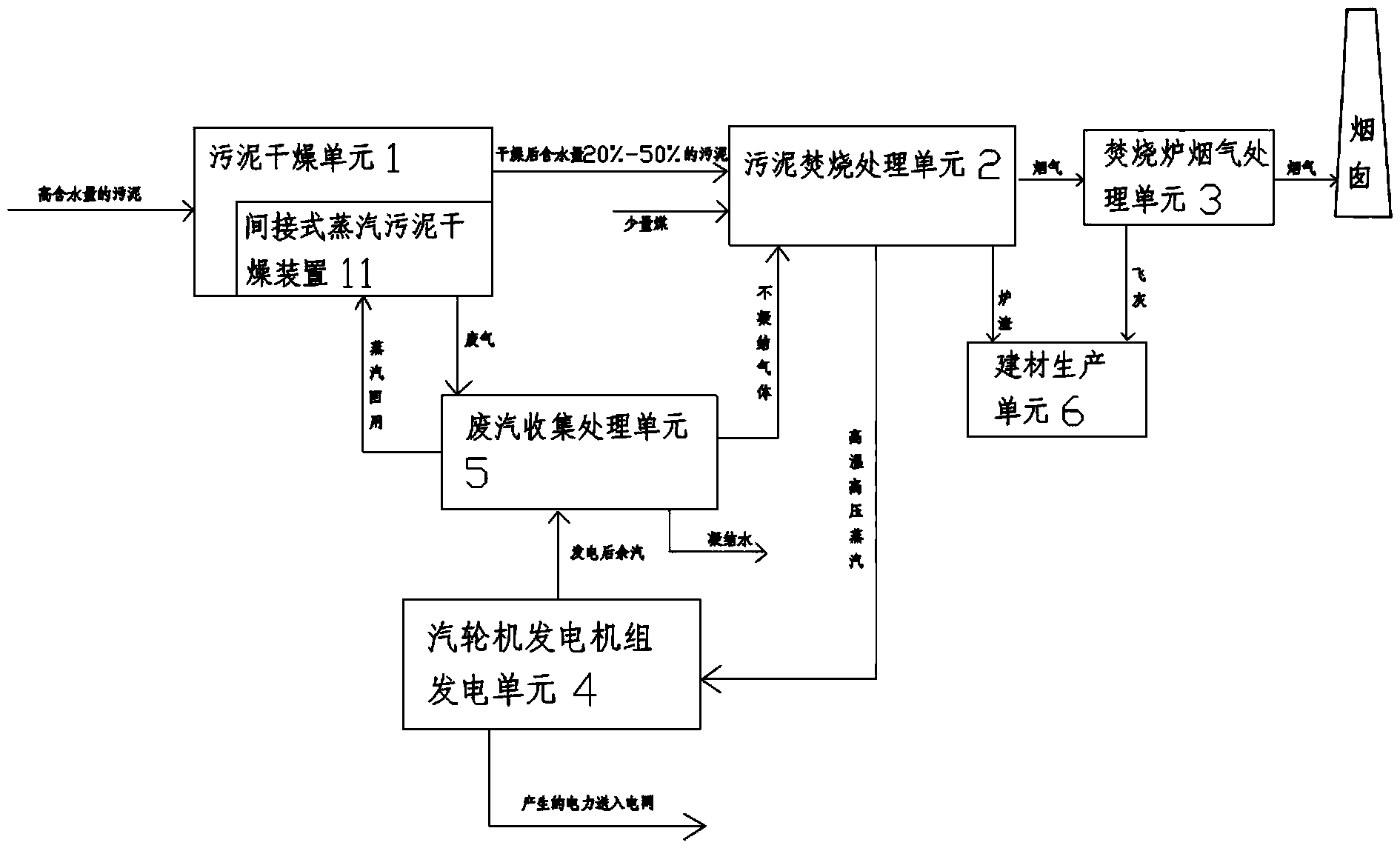

　　1.一種城市污泥綜合利用處理系統，其特征在于：包括污泥干 燥單元(1)、污泥焚燒處理單元(2)、焚燒爐煙氣處理單元(3)、汽 輪機發電機組發電單元(4)、廢汽收集處理單元(5)和建材生產單 元(6)，所述的污泥干燥單元(1)將污泥干燥后進入污泥焚燒處理 單元(2)，污泥焚燒處理單元(2)所產生的污染氣體通過焚燒爐煙 氣處理單元(3)，所述的污泥焚燒處理單元(2)產生的蒸汽進入汽 輪機發電機組發電單元(4)進行發電，所述的廢汽收集處理單元(5) 的汽源為汽輪機發電機組發電單元(4)做功后產生的的余汽和污泥 干燥單元(1)中污泥經干燥所產生的水蒸汽，所述的廢汽收集處理 單元(5)將蒸汽通入污泥干燥單元(1)烘干污泥，所述的污泥焚燒 處理單元(2)焚燒污泥產生的廢渣通過建材生產單元(6)生產加工 成建筑材料，所述的污泥焚燒處理單元(2)中焚燒爐溫度為850-950 度。

　　2.根據權利要求1所述的一種城市污泥綜合利用處理系統，其 特征在于：所述的污泥干燥單元(1)通過間接式蒸汽污泥干燥裝置 (11)將污泥干燥，所述的污泥經干燥后含水率為35%-40%。

　　3.根據權利要求1所述的一種城市污泥綜合利用處理系統，其 特征在于：所述的污泥干燥單元(1)污泥中所含的水變成水蒸氣排 出，通過廢汽收集處理單元(5)再次作為污泥干燥單元(1)的部分 熱源，所述的污泥干燥單元(1)產生的不凝結氣體送入污泥焚燒處 理單元(2)的焚燒爐內經850度以上的高溫焚燒處理。

　　4.根據權利要求1所述的一種城市污泥綜合利用處理系統：所 述的污泥干燥單元(1)經干燥后的污泥通過摻加少量煤粉投入污泥 焚燒處理單元(2)中。

　　5.根據權利要求1所述的一種城市污泥綜合利用處理系統，其 特征在于：所述的污泥焚燒處理單元(2)中產生的煙氣通過脫硫、 布袋除塵器除塵處理后通過煙囪外排。

　　6.根據權利要求1所述的一種城市污泥綜合利用處理系統，其 特征在于：所述的建材生產單元(6)將污泥焚燒處理單元(2)所產 生的爐渣和布袋除塵器收集的飛灰制作成建筑材料。

　　7.根據權利要求1所述的一種城市污泥綜合利用處理系統，其 特征在于：所述的汽輪機發電機組發電單元(4)產生的電送入電網。

　　說明書

　　一種城市污泥綜合利用處理系統

　　技術領域

　　本發明涉及一種城市污泥綜合利用處理系統，屬于污泥處理技術領域。

　　背景技術

　　隨著中國城市化進程的加快，城市規模不斷擴大，城市人口迅速增加，城市生活污水的排放量巨大。城市污水處理廠大多采用活性污泥法處理生活污水，在凈化污水的同時，產生了一種含水率很高的絮狀泥粒，這種泥粒稱為污泥。污泥是由污水中的懸浮物、微生物、微生物所吸附的有機物以及微生物代謝活動產物所形成的聚集體。污泥中含有大量的氮、磷等營養元素及銅、砷、鉛、鋅、鋁、汞等重金屬、病原微生物等，如不加以處理，將會對環境產生嚴重危害。

　　目前世界各國處理污泥的方法大致有填埋、投海、堆肥和焚燒等，其中填埋簡便易行，但需要占用大量土地和花費大量運輸費用，填埋場周圍會遭受滲瀝水、臭氣的危害。投海會對海洋環境造成很壞的影響。堆肥是利用污泥中含有氮、磷等營養元素，使處理后的污泥能夠農用的方法。堆肥可以使污泥達到減容化、穩定化的目的，但由于污泥中重金屬的沉積和有機污染問題，必須謹慎使用這種方法。焚燒是利用污泥中含有大量有機物，將污泥在高溫下燃燒成灰，以達到減容化、穩定化和無害化的目的。焚燒法與上述方法相比具有很多優點：污泥可就地焚燒，污泥處理速度快，可以最大化地減少污泥的體積，不存在重金屬離子的問題，可以回收能量用于發電和供熱，焚燒灰還可以鋪路、制磚、制陶粒等。而如何在焚燒的同時，既能保證環境不受到焚燒廢氣的影響， 又能降低污泥焚燒的成本，提高經濟效益，是我們進行研究的一個重點方向。

　　發明內容

　　本發明所要解決的技術問題是提供一種高環保、低成本的城市污泥綜合利用處理系統。

　　為了解決上述技術問題，本發明采用的技術方案為：一種城市污泥綜合利用處理系統，包括污泥干燥單元、污泥焚燒處理單元、焚燒爐煙氣處理單元、汽輪機發電機組發電單元、廢汽收集處理單元和建材生產單元，所述的污泥干燥單元將污泥干燥后進入污泥焚燒處理單元，污泥焚燒處理單元所產生的污染氣體通過焚燒爐煙氣處理單元，所述的污泥焚燒處理單元產生的蒸汽進入汽輪機發電機組發電單元進行發電，所述的廢汽收集處理單元的汽源為汽輪機發電機組發電單元做功后產生的的余汽和污泥干燥單元中污泥經干燥所產生的水蒸汽，所述的廢汽收集處理單元將蒸汽通入污泥干燥單元烘干污泥，所述的污泥焚燒處理單元焚燒污泥產生的廢渣通過建材生產單元生產加工成建筑材料，所述的污泥焚燒處理單元中焚燒爐溫度為850-950度。

　　所述的污泥干燥單元通過間接式蒸汽污泥干燥裝置將污泥干燥，所述的污泥經干燥后含水率為35%-40%。

　　所述的污泥干燥單元污泥中所含的水變成水蒸氣排出，通過廢汽收集處理單元再次作為污泥干燥單元的部分熱源，所述的污泥干燥單元產生的不凝結氣體送入污泥焚燒處理單元的焚燒爐內經850度以上的高溫焚燒處理。

　　所述的污泥干燥單元經干燥后的污泥通過摻加少量煤粉投入污泥焚燒處理單元中。

　　所述的污泥焚燒處理單元中產生的煙氣通過脫硫、布袋除塵器除塵處理后 通過煙囪外排。

　　所述的建材生產單元將污泥焚燒處理單元所產生的爐渣和布袋除塵器收集的飛灰制作成建筑材料。

　　所述的汽輪機發電機組發電單元產生的電送入電網。

　　采用上述方案后，本發明具有以下有益效果：a、便于大批量的處理城市污泥，減少污泥堆積量;b、通過污泥的最終處置，使污泥不再進一步分解，防止發生二次污染;c、使處置后的污泥不對環境衛生產生危害，如寄生蟲卵、病菌等;d、在處理污泥的同時達到變廢為寶、綜合利用的目的;
