申請日2014.02.11

　　公開(公告)日2014.08.06

　　IPC分類號B01D33/76; B01D33/11

　　摘要

　　本實用新型涉及一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，包括主架、滾筒、前軸承裝置、后軸承裝置、進料管和電機，所述的主架上設置有控制滾筒轉動的電機，主架上方設置有前軸承裝置和后軸承裝置，滾筒前端與前軸承裝置配合，滾筒后端與后軸承裝置配合，滾筒后端設置有進料管;本實用新型通過設計具有過濾網和內螺旋管的滾筒，葉片狀螺旋管能夠快速輸送和排出固體，避免固體堵塞過濾網，同時設計了結構合理的前后軸承，保證體積較大的滾筒轉動的穩定性，結構簡單穩定，方便維修。

　　權利要求書

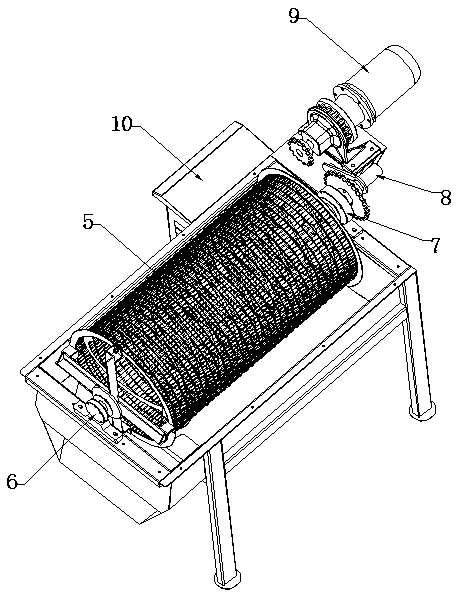

　　1.一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，其特征在于：包括主架(1)、滾筒(5)、前軸承裝置(6)、后軸承裝置(7)、進料管(8)和電機(9)，所述的主架(1)上設置有控制滾筒(5)轉動的電機(9)，主架(1)上方設置有前軸承裝置(6)和后軸承裝置(7)，滾筒(5)前端與前軸承裝置(6)配合，滾筒(5)后端與后軸承裝置(7)配合，滾筒(5)后端設置有進料管(8)。

　　2.根據權利要求1所述的一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，其特征在于：所述的滾筒(5)包括過濾網(51)和螺旋管(52)，螺旋管(52)環繞設置于過濾網(51)內壁。

　　3.根據權利要求1所述的一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，其特征在于：所述的主架(1)上位于滾筒(5)底部還設置有積水筒(2)。

　　4.根據權利要求1所述的一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，其特征在于：所述的主架(1)上位于滾筒(5)前端出料口下方設置有漏斗(4)。

　　5.根據權利要求2所述的一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，其特征在于：所述的螺旋管(52)為螺旋薄葉片狀，葉片厚度為5～10mm，螺距為90～110mm。

　　說明書

　　一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機

　　技術領域

　　本實用新型涉及糞便固液分離機，特別是名稱一種圓筒式固液分離機。

　　背景技術

　　固液分離裝置現已經被多個領域所需要，例如廢豆腐、食品加工廢水、污水處理物或從養殖場排出的廢水等有機類的污泥;含有切削屑的切削油、電鍍廢水、墨水廢液、顏料廢液或者廚房廢棄物等。禽獸糞便固液分離機廣泛應用于養殖場禽獸糞便的脫水處理，禽獸糞便經過脫水后，分成固態有機肥和液態有機肥，解決了養殖場糞便處理難的問題，目前市場上所見的固液分離機結構復雜，維修困難，設備成本比較高，設備穩定性不高，不能滿足大多數消費廠家的要求。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的缺點，提供一種應用于糞便固液分離、結構簡單、成本低、結構穩定的圓筒式固液分離機。

　　本實用新型的目的通過以下技術方案來實現：一種免沖洗無堵塞條篩滾筒式畜禽養殖污水固液分離機，包括主架、滾筒、前軸承裝置、后軸承裝置、進料裝置和電機，所述的主架上設置有控制滾筒轉動的電機，主架上方設置有前軸承裝置和后軸承裝置，滾筒前端與前軸承裝置配合，滾筒后端與后軸承裝置配合，滾筒后端設置有進料管。

　　進一步的，所述的滾筒包括過濾網和螺旋管，螺旋管環繞設置于過濾網內壁。

　　進一步的，所述的主架上位于滾筒底部還設置有積水筒。

　　進一步的，所述的主架上位于滾筒前端出料口下方設置有漏斗。

　　進一步的，所述的螺旋管為螺旋薄葉片狀，葉片厚度為5～10mm，螺距為90～110mm

　　本實用新型具有以下優點：本實用新型通過設計具有過濾網和內螺旋管的滾筒，滾筒轉動將水分從過濾網中濾出，將固體通過內螺旋管輸送排出，葉片狀螺旋管能夠快速輸送和排出固體，避免固體堵塞過濾網;同時設計了結構合理的前后軸承，保證體積較大的滾筒轉動的穩定性，結構簡單穩定，方便維修。
