申請日2014.02.11

　　公開(公告)日2014.08.06

　　IPC分類號E03F5/22

　　摘要

　　本實用新型公開了一種無積水環保智能污水提升泵站，所述泵站包括排污泵和排污口，排污泵通過排污管與排污口連接;所述排污管設置有切割功能的粉碎型格柵;泵站底部為旋轉狀旋轉槽設置，中間向下凹陷，排污泵設置于泵站中間的凹槽內;排污泵連接有鏈條，通過設置的電機可方便提升排污泵，本設備為成套供給，泵站的簡體為玻璃鋼纏繞，運用尖端科技超聲波液位計能準確傳輸信號，運用了流量計，能準確確定一定時間內泵站的工作效率，進口裝有粉碎型格柵，污物可粉碎排出，防止堵塞、燒壞，底部做了高低凹槽及旋轉狀槽，目的是無結水、無污物的結余等，控制系統可以自動控制等，手動遠程信號及運行狀態可遠程傳輸給管理員等先進技術。

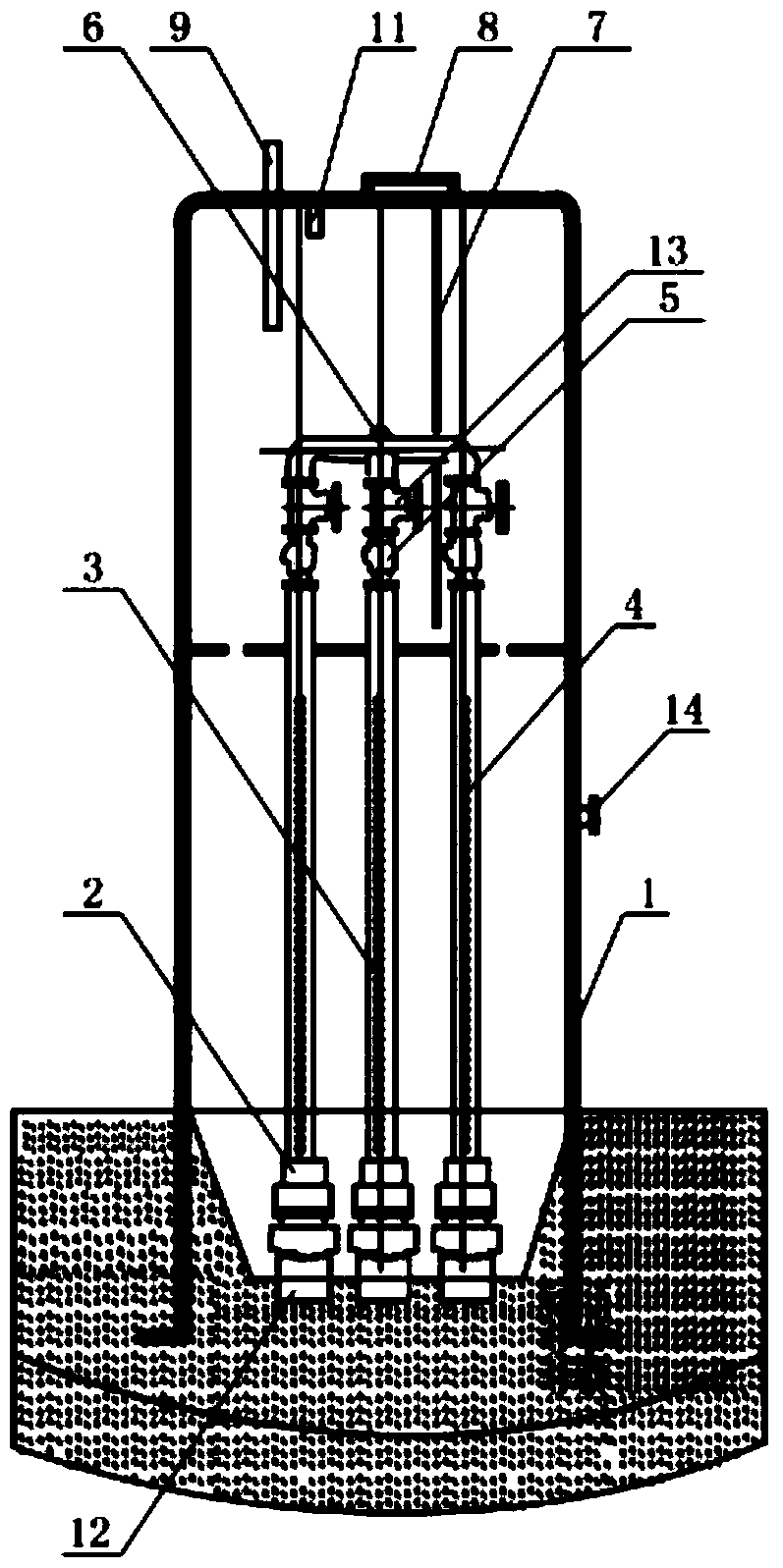

　　權利要求書

　　1.一種無積水環保智能污水提升泵站，其特征在于：所述泵站包括排污泵和排污口，排污泵通過排污管與排污口連接;所述排污管設置有切割功能的粉碎型格柵;泵站底部為旋轉狀旋轉槽設置，中間向下凹陷，排污泵設置于泵站中間的凹槽內;排污泵連接有鏈條，通過設置的提升電機可方便提升排污泵。

　　2.如權利要求1所述無積水環保智能污水提升泵站，其特征在于：所述泵站還包括超聲液位儀，設置于泵站內頂部，泵站頂部還設置有入口和通風口，入口處設置有維修梯。

　　3.如權利要求1所述無積水環保智能污水提升泵站，其特征在于：所述排污泵至少兩只排污泵，所述排污口設置有截止閥和止回閥。

　　4.如權利要求1所述無積水環保智能污水提升泵站，其特征在于：所述泵站外殼為玻璃鋼纏繞殼體。

　　5.如權利要求1所述無積水環保智能污水提升泵站，其特征在于：所述泵站還包括統一控制系統，同一控制系統分別與排污泵、粉碎型格柵、超聲液位儀、提升電機、截止閥和止回閥連接。

　　說明書

　　一種無積水環保智能污水提升泵站

　　技術領域

　　本實用新型屬于污水處理設備技術領域，具體為一種無積水環保智能污水提升泵站。

　　技術背景

　　輸送提升泵站設置于管道系統中，廣泛應用與市政、工廠、小區，用于提升城市雨水污水的設備，實現各種水源送往污水處理廠或目的地的目的。傳統的提升泵站大多為集水坑式或平底的預制泵站，無論什么樣的泵站都配有泵及水泵內部管道閥門等，水通過自身重力自流進入井內，當達到一定水位后，通過人工或自動控制來達到泵的啟停來達到輸送水的目的，如采用自動啟停，泵控制系統通常采用浮球開關量來傳輸信號，浮球開關長期浸在水中隨著時間越長靈敏度會越低，一旦失去靈敏度，傳送錯誤信號，很有可能產生無水啟動電機，導致電機燒壞。

　　實用新型內容

　　本實用新型針對現有技術的不足，提供一種設計合理、底部無結水、無結污泥等真正環保的智能污水提升泵站。

　　本實用新型通過以下方案實現：

　　一種無積水環保智能污水提升泵站，所述泵站包括排污泵和排污口，排污泵通過排污管與排污口連接;所述排污管設置有切割功能的粉碎型格柵;泵站底部為旋轉狀旋轉槽設置，中間向下凹陷，排污泵設置于泵站中間的凹槽內;排污泵連接有鏈條，通過設置的電機可方便提升排污泵。

　　所述泵站還包括超聲液位儀，設置于泵站內頂部，泵站頂部還設置有入口和通風口，入口處設置有維修梯。

　　所述排污泵至少兩只排污泵，所述排污口設置有截止閥和止回閥。

　　所述泵站外殼為玻璃鋼纏繞殼體。

　　所述泵站還包括統一控制系統，同一控制系統分別與排污泵、粉碎型格柵、超聲液位儀、提升電機、截止閥和止回閥連接。

　　與現有技術相比，具有的有益效果為：

　　1. 本設備為成套供給：工廠化生產、無人值守、占地面積小、施工周期短、底部無結水、無結污泥等真正環保。2. 泵站的簡體為玻璃鋼纏繞，具有抗腐蝕、抗老化，使用壽命長。3. 運用尖端科技超聲波液位計能準確傳輸信號。4. 運用了流量計，能準確確定一定時間內泵站的工作效率。5. 進口裝有粉碎型格柵，大的污物可進行粉碎排出，不會出現泵的堵塞、燒壞。6. 底部做了高低凹槽及旋轉狀槽，目的是無結水、無污物的結余等。7. 控制系統可以自動控制等，手動遠程信號及運行狀態可遠程傳輸給管理員等先進技術。
