申請日2014.02.11

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，包括依次串聯的預處理混凝沉淀設備、水解酸化設備、厭氧處理設備、好氧處理設備、污泥處理設備，所述厭氧處理設備和好氧處理設備內豎直設置有微生物保持層，微生物保持層的兩側設置有攔截絲網層，攔截絲網層的外側通過活動軸設置有葉簾，厭氧處理設備和好氧處理設備上分別連接有兩組進出液管路，在好氧處理設備中兩個葉簾的外側分別設置有一個曝氣盤;所述預處理混凝沉淀設備中設置有攪拌罐，攪拌罐中設置有離心攪拌輪，攪拌罐的內壁上設置有沉淀收納層。本實用新型能夠改進現有技術的不足，實現了微生物的多次自動重復利用，進一步減少了污泥產生量，降低生產成本。

　　權利要求書

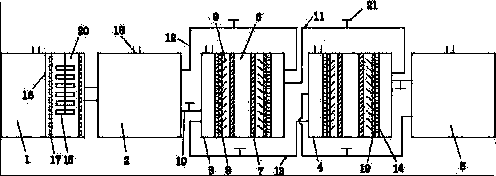

　　1.一種三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，包括依次串聯的預處理混凝沉淀設備(1)、水解酸化設備(2)、厭氧處理設備(3)、好氧處理設備(4)、污泥處理設備(5)，其特征在于：所述厭氧處理設備(3)和好氧處理設備(4)內豎直設置有微生物保持層(6)，微生物保持層(6)的兩側設置有攔截絲網層(7)，攔截絲網層(7)的外側通過活動軸(8)設置有葉簾(9)，厭氧處理設備(3)和好氧處理設備(4)上分別連接有兩組進出液管路，每個管路上設置有電磁閥(21)，第一進液管(10)與第二出液管(13)位于微生物保持層(6)的一側，第二進液管(12)與第一出液管(11)位于微生物保持層(6)的另一側，厭氧處理設備(3)的第一出液管(11)與好氧處理設備(4)的第一進液管(10)相連，厭氧處理設備(3)的第二出液管(13)與好氧處理設備(4)的第二進液管(12)相連，在好氧處理設備(4)中兩個葉簾(9)的外側分別設置有一個曝氣盤(14);所述預處理混凝沉淀設備(1)中設置有攪拌罐(20)，攪拌罐(20)中設置有離心攪拌輪(15)，攪拌罐(20)的內壁上設置有沉淀收納層(16)。

　　2.根據權利要求1所述的三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，其特征在于：所述沉淀收納層(16)上設置有凹孔(17)。

　　3.根據權利要求1所述的三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，其特征在于：所述預處理混凝沉淀設備(1)、水解酸化設備(2)、厭氧處理設備(3)、好氧處理設備(4)、污泥處理設備(5)各設置有至少一個取樣口(18)。

　　4.根據權利要求1所述的三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，其特征在于：所述曝氣盤(14)的出氣面上設置有防堵絲網(19)。

　　說明書

　　一種三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置

　　技術領域

　　本實用新型涉及一種凈化過濾設備，尤其是一種三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置。

　　背景技術

　　工業化生產三羥甲基丙烷和丁醇的過程中，產生的廢水有機物濃度較高，前者CODcr 值約為13000～15000mg/L，后者40000～60000mg/L。此類石化高濃有機廢水中，甲醇和甲醛含量較高，約占總有機物濃度的0.16%，2- 乙基丙烯醛約0.85%，辛醇約0.5%，以及其他的一些難生化物質，這些物質可生化性較差，廢水的BOD/COD 比值很低，不易被微生物降解。若其中的有機物得不到有效處理會對環境造成嚴重污染。通過濕式催化氧化法和微電解、臭氧催化氧化等物理化學方法對三羥甲基丙烷和丁醇廢水進行處理，工藝復雜，處理過程中消耗大量能量，成本高，有機物去除效果不理想。針對這個缺點，中國專利CN201990572 U公開了一種可以對三羥甲基丙烷和丁醇工業廢水的處理全過程完全連續操作的混合處理凈化系統。經處理的廢水可以滿足污水處理廠對來水的要求，減少了環境污染，同時也降低了工業生產成本。但是，這個系統還是存在微生物利用率低，污泥產生量大的缺點。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，能夠改進現有技術的不足，實現了微生物的多次自動重復利用，進一步減少了污泥產生量，降低生產成本。

　　為解決上述技術問題，本實用新型所采取的技術方案如下。

　　一種三羥甲基丙烷和丁醇工業廢水混合處理凈化裝置，包括依次串聯的預處理混凝沉淀設備、水解酸化設備、厭氧處理設備、好氧處理設備、污泥處理設備，所述厭氧處理設備和好氧處理設備內豎直設置有微生物保持層，微生物保持層的兩側設置有攔截絲網層，攔截絲網層的外側通過活動軸設置有葉簾，厭氧處理設備和好氧處理設備上分別連接有兩組進出液管路，，每個管路上設置有電磁閥，第一進液管與第二出液管位于微生物保持層的一側，第二進液管與第一出液管位于微生物保持層的另一側，厭氧處理設備的第一出液管與好氧處理設備的第一進液管相連，厭氧處理設備的第二出液管與好氧處理設備的第二進液管相連，在好氧處理設備中兩個葉簾的外側分別設置有一個曝氣盤;所述預處理混凝沉淀設備中設置有攪拌罐，攪拌罐中設置有離心攪拌輪，攪拌罐的內壁上設置有沉淀收納層。

　　作為優選，所述沉淀收納層上設置有凹孔。

　　作為優選，所述預處理混凝沉淀設備、水解酸化設備、厭氧處理設備、好氧處理設備、污泥處理設備各設置有至少一個取樣口。

　　作為優選，所述曝氣盤的出氣面上設置有防堵絲網。

　　采用上述技術方案所帶來的有益效果在于：本實用新型通過豎直設置微生物保持層，微生物保持層出水側的攔截絲網層可以將從微生物保持層中隨著水流流出的含有活性微生物的顆粒進行攔截過濾，微生物保持層進水側的攔截絲網層可以將攔截下的含有活性微生物的顆粒重新加入微生物保持層中，通過兩組管路交替使用，實現微生物的循環使用。葉簾根據水流方向進行開閉，可以自動加大進水流速并減小出水流速，減少活性微生物的外流。兩個曝氣盤的設計相比單曝氣盤可以加大水中的含氧量，并使得不管從哪個方向進行過濾，水體均可以得到充足的溶氧量。通過離心攪拌輪的攪拌，預處理混凝沉淀設備中產生的沉淀物不會進入到下一級凈化裝置，提高了凈化效果。取樣口用來對凈化水質進行實時檢驗。防堵絲網可以防止沉淀過濾顆粒堵塞曝氣盤。
