申請日2014.02.11
公開(公告)日2014.07.23
IPC分類號C02F9/14
摘要
本實用新型屬于環保技術領域，公開了有機污水一體化生物處理裝置，包括依次管道連接的格柵井，沉淀池，第一過濾池、微生物反應池和第二過濾池;沉淀池的底部填料為50cm厚度的河沙，第一過濾池的底部填料分為三層，由下到上依次是凹凸棒土層，硅藻土層以及活性炭層，沉淀池和第一過濾池之間的管道上設置有閥門，第一過濾池和微生物反應池之間設置有pH值檢測儀，所述微塵物反應池的上端設置有投料口，所述第二過濾池的底部填料由下到上依次為陽離子聚內烯酰胺層和大孔樹脂層，中間設置有凈水出口管道，管道上設置有板框過濾器，用于收集微生物以及發酵產物來制備菌肥。
權利要求書

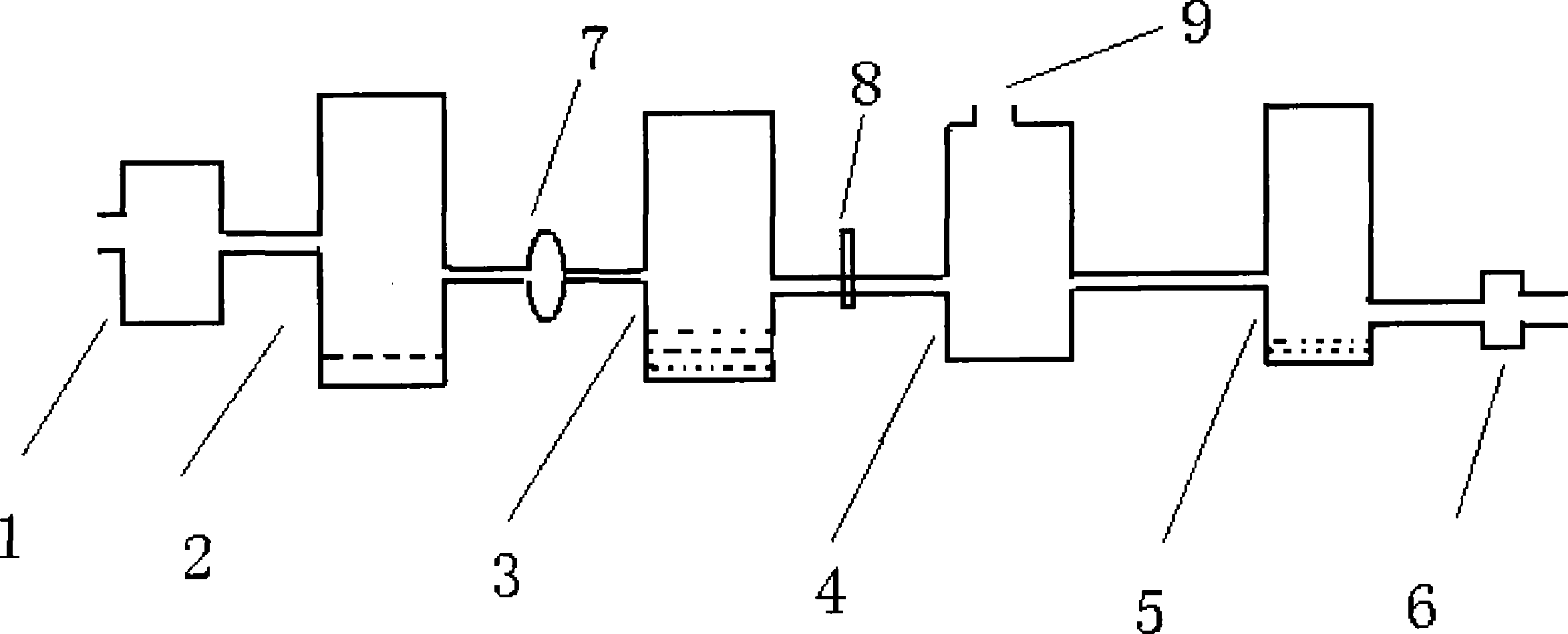

1.有機污水一體化生物處理裝置，其特征在于，所述裝置包括依次管道連接的格柵井，沉淀池，第一過濾池、微生物反應池和第二過濾池;
所述格柵井內安裝1臺旋轉式細格柵，將污水中的粒徑大于3mm的顆粒狀懸浮物撈起并送至沼氣池用于發酵產氣;
所述沉淀池的底部填料為50cm厚度的河沙，河沙的粒徑為1mm;
所述第一過濾池的底部填料分為三層，由下到上依次是凹凸棒土層，硅藻土層以及活性炭層，每層厚度均為20cm;
所述沉淀池和第一過濾池之間的管道上設置有閥門，用于調節水流速度;
所述第一過濾池和微生物反應池之間設置有pH值檢測儀，用于檢測酸堿度;
所述微生物反應池的頂部設置有投料口;
所述第二過濾池的底部填料由下到上依次為陽離子聚丙烯酰胺層和大孔樹脂層，厚度均為30cm;
所述第二過濾池還設有凈水出口管道，所述凈水出口管道上設置有板框過濾器。
說明書
有機污水一體化生物處理裝置
技術領域
本實用新型屬于污水處理技術領域，涉及一種有機污水一體化生物處理裝置。
背景技術
有機污水就是以有機污染物為主的廢水，有機廢水易造成水質富營養化，危害比較大。在生活污水、食品加工和造紙等工業廢水中，含有碳水化合物、蛋白質、油脂、木質素等有機物質。這些物質以懸浮或溶解狀態存在于污水中，可通過微生物的生物化學作用而分解。在其分解過程中需要消耗氧氣，因而被稱為耗氧污染物。這種污染物可造成水中溶解氧減少，影響魚類和其他水生生物的生長。水中溶解氧耗盡后，有機物進行厭氧分解，產生硫化氫、氨和硫醇等難聞氣味，使水質惡化。水體中有機物成分非常復雜，耗氧有機物濃度常用單位體積水中耗氧物質生化分解過程中所消耗的氧量表示。
有機廢水水質特點主要有：1、有機物濃度高。COD一般在2000mg/以上，有的甚至高達幾萬乃至幾十萬mg/L，相對而言，BOD較低，很多廢水BOD與COD的比值小于0.3。2、成分復雜。含有毒性物質廢水中有機物以芳香族化合物和雜環化合物居，還多含有硫化物、氮化物、重金屬和有毒有機物。3、色度高，有異味。有些廢水散發出刺鼻惡臭，給周圍環境造成不良影響。4、具有強酸強堿性。工業產生的有機廢水中，酸、堿類眾多，往往具有強酸或強堿性。
如何將有機污水凈化，并且達到排放標準以及再利用是需要解決的技術問題。
實用新型內容
本實用新型的目的在于彌補現有技術的不足，提供了一種有機污水一體化生物處理裝置。本實用新型是通過如下技術方案來完成的：
有機污水一體化生物處理裝置，包括依次管道連接的格柵井，沉淀池，第一過濾池、微生物反應池和第二過濾池;
所述格柵井內安裝1臺旋轉式細格柵，將污水中的粒徑大于3mm的顆粒狀懸浮物撈起并由螺旋輸送機送至沼氣池用于發酵產氣;
所述沉淀池的底部填料為50cm厚度的河沙，河沙的粒徑為1mm;可對一些絮凝雜質，例如膠體等，進行初步吸附和沉淀;
所述第一過濾池的底部填料分為三層，由下到上依次是凹凸棒土層，硅藻土層以及活性 炭層，每層厚度均為20cm;采用多層吸附設置，其能有效進行不同粒徑和種類的有機化合物的吸附和脫除;
所述沉淀池和第一過濾池之間的管道上設置有閥門，用于調節水流速度，避免因?yàn)樗鬟^大，會造成污染物吸附不徹底的缺陷;
所述第一過濾池和微生物反應池之間設置有pH值檢測儀，用于檢測進入微生物反應池的水流的酸堿度;
所述微生物反應池的頂部設置有投料口，用于投入酸堿調節劑或者微生物培養基，同時也可以作為通氣孔;通過投入酸堿調節劑，使得反應池中的溶液達到適合微生物發酵的最佳pH，保持較好的反應效率;
所述第二過濾池的底部填料由下到上依次為陽離子聚丙烯酰胺層和大孔樹脂層，厚度均為30cm，以用來吸附去除微生物反應池中殘留的化學物質;中間設置有凈水出口管道，管道上設置有板框過濾器，用于收集微生物以及發酵產物來制備菌肥;最大限度地利用了微生物原料，并且避免了微生物帶入水體，造成二次污染。
所述微生物反應池中的微生物為常規的能夠降解工業化合物(例如苯胺類，氮磷類化合物)的菌種，例如紅球菌，硫桿菌，芽孢桿菌，銅綠假單孢菌，亞硝化菌以及脫氮副球菌等，或者它們的組合。
通過上述對本實用新型的描述可知，本實用新型具備如下優點：
采用物理化學方法和微生物方法相結合，有效地去除了工業廢水中的各種雜質和化學物質，并且有效回收利用了廢料，實現了變廢為寶;針對不同大小和種類的污染物，采用多種沉淀介質和過濾介質進行多重吸附去除，避免了有害化學物質的殘留;收集的微生物可用來制備菌肥，同時避免了將微生物排放到水體中，造成水體二次污染。
