申請日2013.12.16

　　公開(公告)日2015.06.17

　　IPC分類號C02F9/04; C02F103/36; C02F9/10

　　摘要

　　本發明公開了一種阿斯巴甜生產廢水處理方法，先調節阿斯巴甜生產廢水的pH值至6～8，過濾后進入高壓膜于35～50℃下進行膜分離處理，分別得到含鹽清液和含氨基酸濃液;對所述含鹽清液進行濃縮回收副產品鹽;向所述含氨基酸濃液中加入消旋劑水楊醛，于60～100℃下進行消旋反應，反應后濃縮降溫，分離出DL氨基酸。本方法解決了高含鹽有機廢水的處理難題，操作方便，處理成本低，較少投資實現較大產出。

　　權利要求書

　　1.一種阿斯巴甜生產廢水處理方法，其特征在于包括如下步驟：

　　(1)先調節阿斯巴甜生產廢水的pH值至6～8，過濾后進入高壓膜于35～50℃下進 行膜分離處理，分別得到含鹽清液和含氨基酸濃液;

　　(2)對所述含鹽清液進行濃縮回收副產品鹽，;

　　(3)向所述含氨基酸濃液中加入消旋劑水楊醛，于60～100℃下進行消旋反應，反 應后濃縮降溫，分離出DL氨基酸。

　　2.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于所述阿斯巴甜生 產廢水中主要包含鹽和氨基酸，其pH值為2～11。

　　3.根據權利要求1或2所述的阿斯巴甜生產廢水處理方法，其特征在于所述阿斯巴 甜生產廢水中含有5～30wt%的鹽和1～10wt%的氨基酸;所述鹽選自氯化鈉或者氯化鉀 中的一種或兩種，所述氨基酸選自L-苯丙氨酸和L-天冬氨酸中的一種或兩種。

　　4.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于步驟(1)中，采 用氫氧化鈉調節阿斯巴甜生產廢水的pH值;阿斯巴甜生產廢水的pH值調節至7～8。

　　5.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于步驟(1)中，所 述過濾包括板框過濾和1～5μm微孔過濾;所述高壓膜為納濾膜，進一步采用4080型納 濾膜管。

　　6.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于所述高壓膜的膜 進口壓力3.5mpa以下，控制膜壓差在0.2-0.3mpa之間，高壓膜的過濾溫度為40～45℃。

　　7.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于步驟(2)中濃縮 回收鹽后的濃縮餾分，返回步驟(1)中進行循環處理;含鹽清液采用MVR濃縮設備進 行濃縮處理，回收副產品鹽。

　　8.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于步驟(3)中，消 旋劑水楊醛的體積用量為含氨基酸濃液的0.02%～1%;消旋反應的溫度優選為80℃～95 ℃;消旋反應的時間為5～15小時。

　　9.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于步驟(3)中，消 旋反應后，對反應液減壓濃縮并過濾，調節pH值至5～6并降溫后分離出DL苯丙氨酸， 和/或調節pH值至2.5～3.0并降溫后分離出DL天冬氨酸。

　　10.根據權利要求1所述的阿斯巴甜生產廢水處理方法，其特征在于步驟(1)中， 膜分離處理得到的含氨基酸濃液的濃縮倍數為1～5倍，進一步為2～4倍;步驟(3)中， 消旋反應完成并分離出DL氨基酸后的濾液返回步驟(1)中進行循環處理。

　　說明書

　　阿斯巴甜生產廢水處理方法

　　技術領域

　　本發明屬于阿斯巴甜生產領域，具體涉及一種阿斯巴甜含氨基酸廢水回收利用的處 理方法。

　　背景技術

　　阿斯巴甜(Aspartame)，別名阿司帕坦、阿斯巴坦，食品添加劑國際編碼:E951， 化學名稱為L-天冬氨酞-L-苯丙氨酸甲酯(APM=L-aspartyl-L-Phenylalanine methyl ester)，是一種非碳水化合物類的人造甜味劑。

　　阿斯巴甜由L-苯丙氨酸和L-天冬氨酸縮合產生，分子式為C14H18N2O5，國外商 品名稱為Nutrasweet、Equal Tablets，又稱甜味素、蛋白糖、天冬甜母、天冬甜精、 天苯糖等。常溫下，為白色結晶性的粉末。因阿斯巴甜甜味高和熱量低，主要添加 于飲料、維他命含片或口香糖代替糖的使用。許多糖尿病患者、減肥人士都以阿斯 巴甜做為糖的代用品。

　　目前的阿斯巴甜生產工藝基本上都是采用天冬氨酸制備天冬氨酸酐，再與苯丙氨酸或 者苯丙氨酸甲酯在有機相或者水相反應，然后經水解中和等步驟制得阿斯巴甜，工藝廢水 主要包含鹽類(氯化鈉或者氯化鉀)，氨基酸(苯丙氨酸、天冬氨酸)等。目前采用的處 理方法主要有兩種，一種是稀釋后采用生化處理，缺點是稀釋的用水量較大，有效 成分沒有得到回收再利用;另一種為采用傳統的濃縮裝置濃縮后分離回收，比如二 效、三效，缺點是回收成本非常高。

　　發明內容

　　本發明的目的是針對以上阿斯巴甜生產工藝廢水處理方法的缺點與不足，提供的 一種阿斯巴甜生產廢水處理方法，采用本發明不僅做到的所有有效成分的回收再利用， 做到了阿斯巴甜生產廢水“零排放”，而且具有成本上的巨大優勢。

　　本發明的目的可以通過以下措施達到：

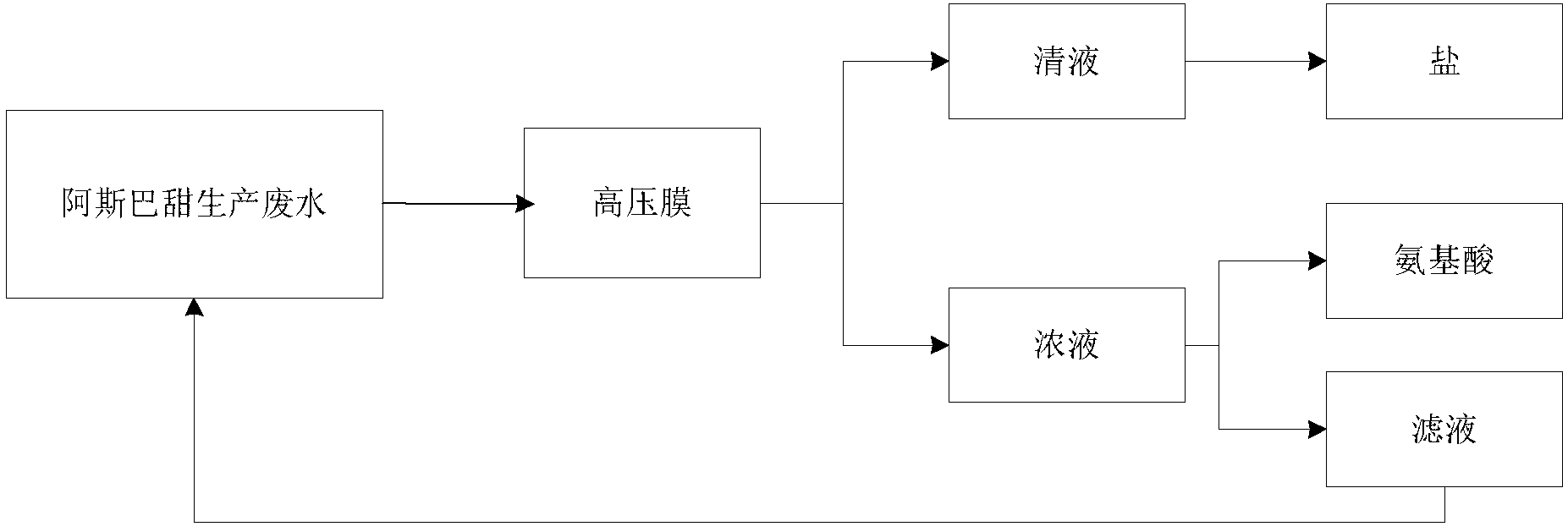

　　一種阿斯巴甜生產廢水處理方法，其包括如下步驟：

　　(1)先調節阿斯巴甜生產廢水的pH值至6～8，過濾后進入高壓膜于35～50℃下進 行膜分離處理，分別得到含鹽清液和含氨基酸濃液;

　　(2)對所述含鹽清液進行濃縮回收副產品鹽，;

　　(3)向所述含氨基酸濃液中加入消旋劑水楊醛，于60～100℃下進行消旋反應，反 應后濃縮降溫，分離出DL氨基酸。

　　目前制備阿斯巴甜的方法中，通常采用天冬氨酸制備天冬氨酸酐，再與苯丙氨酸或者 苯丙氨酸甲酯在有機相或者水相反應，然后經水解中和等步驟制得阿斯巴甜。本發明主要 針對這種或類似工藝的阿斯巴甜廢水進行處理，該工藝廢水主要包含鹽類(氯化鈉或者氯 化鉀中的一種或兩種)，氨基酸(L-苯丙氨酸、L-天冬氨酸中的一種或兩種)，其pH值為 2～11;更具體的講，本發明中的阿斯巴甜生產廢水中主要含有鹽5～30wt%(進一步為10～ 20%)，氨基酸1～10wt%(一般的廢水中都會含有兩種氨基酸，故其中0.1～3%L-苯丙氨 酸及0.9～6%L-天冬氨酸)。

　　阿斯巴甜生產廢水的pH值為2～11，其主要包含鹽和氨基酸。由于含有氨基酸，故 一般情況下該廢水的pH值為酸性。阿斯巴甜生產廢水中含用苯丙氨酸與天冬氨酸，pH 偏酸性液體，其等電點結晶苯丙氨酸的等電點，在膜濃縮處理時由于濃縮倍數變大，濃縮 過程中會苯丙氨酸會析出，導致膜管堵塞，所以必須將廢水pH值調過苯丙氨酸的等電點， 在膜濃縮時不會析出，可以提高膜濃縮倍數。在步驟(1)中，阿斯巴甜生產廢水的pH 值優選調節至7～8，可采用氫氧化鈉調節pH值。

　　高壓膜為納濾膜，必須選型分子量小于氨基酸的膜管來提高氨基酸的截留率，本文中 采用GE公司生產的4080型納濾膜管。步驟(1)中的過濾包括板框過濾和1～5μm微 孔過濾。由于膜管分子量小，廢水中有部分雜質，在濃縮時必須先經過板框過濾掉顆粒雜 質，再經過微孔過濾器(優選3μm)過濾。保證膜管的使用年限。膜處理結束后必須及 時清洗處理。防止氨基酸結晶析出。膜清洗主要分為二種，一是普通的堿、酸、堿清洗方 法，一般調pH為，堿11-12，酸pH2-3。在調酸時優先選檸檬酸進行調節pH值。二是用 藥物清洗，用多聚磷酸鈉10-50g加十二烷基苯磺酸鈉10-50g調pH 11進行清洗。在膜堵 塞嚴重的情況下可以用草酸調pH 2.5進行清洗，清洗時間不能超過30分鐘。

　　膜分離處理過程中，高壓膜的溫度優選控制在40～45℃、壓力控制在2.5～3.5mpa，高 壓膜的膜進口壓力3.5mpa以下，控制膜壓差在0.2-0.3mpa之間，處理時間6～10小時。 本發明膜分離進程可根據進料廢水中鹽含量的不同，采出時濃縮的倍數也會有變化。一般 膜分離處理得到的含氨基酸濃液的控制濃縮倍數為1～5倍，進一步為2～4倍。

　　當高壓膜內濃縮液的達到濃縮采用要求后，90%的鹽溶解清液中，濃縮處理回收鹽作 為副產品;在一種方案中，含鹽清液采用MVR濃縮設備進行濃縮處理，回收副產品鹽。 步驟(2)中濃縮回收鹽后的濃縮餾分，可以返回步驟(1)中進行循環處理。

　　膜分離處理得到的含氨基酸濃液進行消旋反應再后處理即可得到不同的氨基酸，其中 消旋劑水楊醛的體積用量為含氨基酸濃液的0.02%～1%，優選用量為0.05%～0.2%;消 旋反應的溫度優選為80℃～95℃;消旋反應的時間為5～15小時。

　　消旋反應后，對反應液減壓濃縮并過濾，并根據反應液中不同的氨基酸采用不同的后 處理方法，具體包括：調節pH值至5～6并降溫后分離出DL苯丙氨酸，和/或調節pH值 至2.5～3.0并降溫后分離出DL天冬氨酸。對于同時含有DL苯丙氨酸和DL天冬氨酸的反 應液來說，具體可采用先調節pH值至5～6(優選5.5)并降溫至40℃以下后分離出DL 苯丙氨酸，再調節pH值至2.5～3.0(優選2.8)并降溫至15℃以下后分離出DL天冬氨酸。 氨基酸處理后的濾液可返回到阿斯巴甜生產工藝進行重復利用，例如返回步驟(1)中進 行循環處理，或者直接產出作為副產品。

　　本發明的有益效果：

　　1.將阿斯巴甜生產中廢水的氨基酸和鹽分離，清液中的鹽可以進行進一步加工做成硫 酸氫鈉(或者碳酸鉀等)，副產的鹽酸回到生產工藝中重復使用，濃液中的氨基酸可以返 回生產工藝作為回收原料使用，或作為副產品;而處理完的水返回到生產工藝中繼續重復 利用，做到的廢水的“零排放”。

　　2.同普通的多效比如三效濃縮器比較，具有操作簡單，成本極低的優勢。機械蒸汽再 壓縮蒸發器結構類似于普通的一效蒸發器，它的核心在于將普通一效蒸發時產生的二次蒸 汽用機械蒸汽再壓縮機進行再壓縮后獲得了高品質的蒸汽，可以繼續返回?fù)Q熱器加熱物 料，從而使物料繼續蒸發，這樣就形成了加熱蒸發——二次蒸汽壓縮——加熱蒸發的閉路 循環，該蒸發器不需要生蒸汽，它的動力來源于機械蒸汽再壓縮機。因此具有極低的動力 成本，跟三效相比，每蒸發一噸水的成本為40度電，換算為標煤為3.77公斤，而三效蒸 發一噸水的成本20度電，400公斤蒸汽(壓力0.3Mpa以上)，30噸冷卻水，換算為標煤 為55.33公斤。每蒸發一噸水節約標煤51.56公斤，按日蒸發100噸水，每年工作330天 計算，年節約標煤1701.5噸，減少二氧化碳排放量4717.5噸。

　　3.阿斯巴甜生產中廢水經過常規的膜分離處理，回收副產品鹽中的氨基酸含量少， 只在0.5%左右，一般可通過用pH 9左右水將氨基酸淋洗干凈，其淋洗水量少，淋洗液還 需加到前段中和液中一起進行處理。如果阿斯巴甜生產廢水不經過膜分離處理直接濃縮， 氨基酸與鹽一起結晶析出，無法分離出純度高的鹽及氨基酸。
