申請日2014.02.10
公開(公告)日2014.05.14
IPC分類號C02F9/14
摘要
本發明公開了一種高COD工業廢水零排放處理系統及方法，所述系統包括：通過管道順次連接的回用水調節池、曝氣生物濾池、石灰澄清池、變孔隙濾池、超濾裝置、多段法反滲透裝置、濃水反滲透裝置、提濃段脫鹽裝置、多效蒸發系統和固體回收裝置;曝氣生物濾池、變孔隙濾池和超濾裝置均設有反洗裝置，所述反洗裝置均與回用水調節池連接。本發明能夠減少超濾、反滲透裝置的化學清洗次數，保證膜元件的使用壽命，減少因替換元件而產生的費用，并且實現高COD工業廢水的零排放。
權利要求書
1.一種高COD工業廢水零排放處理系統，其特征在于：包括通過管道順次連接的回用水調 節池、曝氣生物濾池、石灰澄清池、變孔隙濾池、超濾裝置、多段法反滲透裝置、濃水反滲 透裝置、提濃段脫鹽裝置、多效蒸發系統和固體回收裝置;曝氣生物濾池、變孔隙濾池和超 濾裝置均設有反洗裝置，所述反洗裝置均與回用水調節池連接。
2.根據權利要求1所述的高COD工業廢水零排放處理系統，其特征在于：多段法反滲透裝 置為一級三段反滲透裝置;濃水反滲透裝置為一級兩段反滲透裝置;提濃段脫鹽裝置為一級 三段反滲透裝置。
3.根據權利要求1或2所述的高COD工業廢水零排放處理系統，其特征在于：提濃段脫鹽 裝置采用疊管式反滲透DTRO。
4.根據權利要求1或2所述的高COD工業廢水零排放處理系統，其特征在于：變孔隙濾池 與超濾裝置之間設置自清洗過濾器，自清洗過濾器也設有與回用水調節池連接的反洗裝置。
5.根據權利要求1或2所述的高COD工業廢水零排放處理系統，其特征在于：還包括加藥 系統，所述加藥系統包括石灰加藥系統、反滲透還原劑加藥裝置、反滲透阻垢劑加藥裝置、 超濾殺菌劑加藥裝置、硫酸加藥裝置、絮凝劑加藥裝置和助凝劑加藥裝置;
石灰加藥系統、絮凝劑加藥裝置和助凝劑加藥裝置均與石灰澄清池連接;
硫酸加藥裝置設置在石灰澄清池的出水渠內;
超濾殺菌劑加藥裝置與超濾裝置連接;
反滲透還原劑加藥裝置、反滲透阻垢劑加藥裝置均設置在超濾裝置與多段法反滲透裝置連接 的管道上。
6.一種采用權利要求2～5任意一項所述系統實現高COD工業廢水零排放處理的方法，其特 征在于：工業廢水進入回用水調節池，經提升泵提升進入曝氣生物濾池進行生化處理，同時 進行過濾和吸附以降低COD;然后進入石灰澄清池中進行軟化處理和混凝反應沉淀，沉淀 后的澄清水調節pH后進入變孔隙濾池進行過濾;濾池出水加壓后，進入超濾裝置進行微孔 過濾，保證反滲透的進水水質;再依次進入多段法反滲透裝置、濃水反滲透裝置、提濃段脫 鹽裝置進行膜處理;處理后的水進入多效蒸發系統進行蒸發結晶，結晶進入固體回收裝置進 行固體回收或廢棄物處置，蒸餾水回流到淡水箱，回用于循環水系統;
上述廢水處理過程中，曝氣生物濾池、變孔隙濾池、自清洗過濾器和超濾裝置的反洗裝置生 成的反洗水直接回流至回用水調節池進行回收。
7.根據權利要求6所述的高COD工業廢水零排放處理方法，其特征在于：自清洗過濾器選 用連續運行、自動反洗過濾器，過濾精度為100μm，正常情況下，過濾差壓不大于30KPa， 自清洗過濾器依據進、出口壓差或者周期制水量進行自動反洗。
8.根據權利要求6所述的高COD工業廢水零排放處理方法，其特征在于：從石灰澄清池留 出的泥水通過污泥處理系統進行分離，水回流至回用水調節池，而污泥進行無害化處置。
9.根據權利要求6所述的高COD工業廢水零排放處理方法，其特征在于：多效蒸發系統采 用三效蒸發方式，包括三個蒸發器，第一個蒸發器以生蒸汽作為加熱蒸汽，其余兩個蒸發器 均以前一個蒸發器生成的二次蒸汽作為加熱蒸汽，并且每一效的二次蒸汽溫度總是低于其加 熱蒸汽。
10.根據權利要求6所述的高COD工業廢水零排放處理方法，其特征在于，在工業廢水處理 過程中，通過加藥系統加入藥劑對廢水進行處理，具體為：
(1)通過石灰加藥系統、絮凝劑加藥裝置和助凝劑加藥裝置分別向石灰澄清池中加入石 灰、絮凝劑和助凝劑，發生混凝反應，產生沉淀物;
(2)通過硫酸加藥裝置向石灰澄清池的出水渠內加入硫酸，以調節澄清池出水的PH值;
(3)通過超濾殺菌劑加藥裝置向超濾裝置反洗時加入殺菌劑;
(4)在工業廢水進入多段法反滲透裝置前，通過反滲透還原劑加藥裝置加入還原劑來還原 水中的余氯以防止對反滲透膜元件造成氧化，并通過反滲透阻垢劑加藥裝置加入阻垢劑來控 制反滲透濃水中無機鹽垢的析出。
說明書
一種高COD工業廢水零排放處理系統及方法
技術領域
本發明涉及一種高COD工業廢水零排放處理系統及方法，屬于廢水處理技術領域。
背景技術
COD(Chemical Oxygen demand)又稱化學需氧量，指在一定條件下，用強氧化劑處理 水樣時所消耗的氧的量，它反映了水中受還原性物質污染的程度，水中還原性物質主要包括 有機物、亞硝酸鹽，亞鐵鹽、硫化物等可以被氧化的物質。化學需氧量越高表明水中有機污 染物越多。COD含量高的水排放到自然水體里面，使藻類大量生長，會大量消耗水中的溶 解氧，使水體中的魚類等水生物缺氧死亡，破壞水體的生態系統，并進一步造成水體厭氧發 臭，從而使水體失去使用功能。
目前，現有工業廢水處理技術無法應對高COD負荷，導致超濾、反滲透系統的頻繁化 學清洗，縮短膜元件的使用壽命。
發明內容
本發明的目的在于，提供一種高COD工業廢水零排放處理系統及方法，能夠減少超濾、 反滲透裝置的化學清洗次數，保證膜元件的使用壽命，減少因替換元件而產生的費用，并且 實現高COD工業廢水的零排放。
為解決上述技術問題，本發明采用如下的技術方案：一種高COD工業廢水零排放處理系 統，包括通過管道順次連接的回用水調節池、曝氣生物濾池、石灰澄清池、變孔隙濾池、超 濾裝置、多段法反滲透裝置、濃水反滲透裝置、提濃段脫鹽裝置、多效蒸發系統和固體回收 裝置;曝氣生物濾池、變孔隙濾池和超濾裝置均設有反洗裝置，所述反洗裝置均與回用水調 節池連接。
前述的高COD工業廢水零排放處理系統中，變孔隙濾池與超濾裝置之間設置自清洗過 濾器，自清洗過濾器也設有與回用水調節池連接的反洗裝置。
前述的高COD工業廢水零排放處理系統中，多段法反滲透裝置為一級三段反滲透裝 置;濃水反滲透裝置為一級兩段反滲透裝置;提濃段脫鹽裝置為一級三段反滲透裝置。
前述的高COD工業廢水零排放處理系統中，提濃段脫鹽裝置采用疊管式反滲透 DTRO。
前述的高COD工業廢水零排放處理系統中，變孔隙濾池與超濾裝置之間設置自清洗過 濾器，自清洗過濾器也設有與回用水調節池連接的反洗裝置。
前述的高COD工業廢水零排放處理系統還包括與石灰澄清池連接的污泥處理系統。
前述的高COD工業廢水零排放處理系統中，多效蒸發系統包括三個蒸發器，第一個蒸 發器以生蒸汽作為加熱蒸汽，其余兩個蒸發器均以前一個蒸發器生成的二次蒸汽作為加熱蒸 汽。
前述的高COD工業廢水零排放處理系統還包括加藥系統還包括加藥系統，所述加藥系 統包括石灰加藥系統、反滲透還原劑加藥裝置、反滲透阻垢劑加藥裝置、超濾殺菌劑加藥裝 置、硫酸加藥裝置、絮凝劑加藥裝置和助凝劑加藥裝置;
石灰加藥系統、絮凝劑加藥裝置和助凝劑加藥裝置均與石灰澄清池連接;
硫酸加藥裝置設置在石灰澄清池的出水渠內;
超濾殺菌劑加藥裝置與超濾裝置連接;
反滲透還原劑加藥裝置、反滲透阻垢劑加藥裝置均設置在超濾裝置與多段法反滲透裝置連接 的管道上。
前述的高COD工業廢水零排放處理系統中，所述加藥系統還包括碳酸鈉加藥系統，碳 酸鈉加藥系統設置在曝氣生物濾池與石灰澄清池連接的管道上。
前述的高COD工業廢水零排放處理系統中，所述變孔隙濾池的出口連接有清水池;所 述加藥系統還包括與清水池連接的次氯酸鈉加藥裝置。

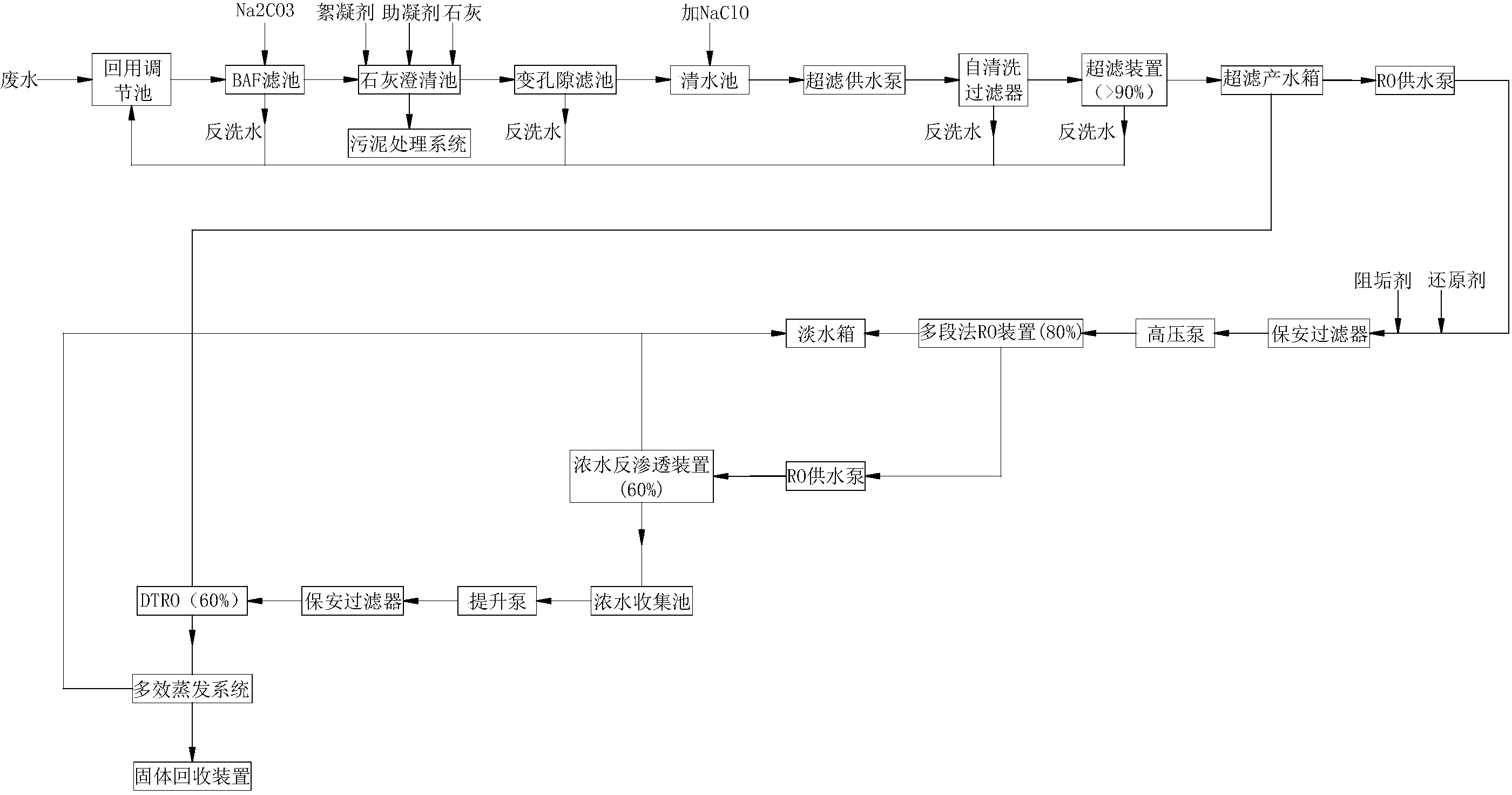

一種采用前述系統實現高COD工業廢水零排放處理的方法為：工業廢水進入回用水調節 池，經提升泵提升進入曝氣生物濾池進行生化處理，同時進行過濾和吸附以降低COD;然 后進入石灰澄清池中進行軟化處理和混凝反應沉淀，沉淀后的澄清水調節pH后進入變孔隙 濾池進行過濾;濾池出水加壓后，進入超濾裝置進行微孔過濾，保證反滲透的進水水質;再 依次進入多段法反滲透裝置、濃水反滲透裝置、提濃段脫鹽裝置進行膜處理;處理后的水進 入多效蒸發系統進行蒸發結晶，結晶進入固體回收裝置進行固體回收或廢棄物處置，蒸餾水 回流到淡水箱，回用于循環水系統;
上述廢水處理過程中，曝氣生物濾池、變孔隙濾池、自清洗過濾器和超濾裝置的反洗裝置生 成的反洗水直接回流至回用水調節池進行回收。
前述的高COD工業廢水零排放處理方法中，自清洗過濾器選用連續運行、自動反洗過濾 器，過濾精度為100μm，正常情況下，過濾差壓不大于30KPa，自清洗過濾器依據進、出口 壓差或者周期制水量進行自動反洗。
前述的高COD工業廢水零排放處理方法中，從石灰澄清池留出的泥水通過污泥處理系統 進行分離，水回流至回用水調節池，而污泥進行無害化處置。
前述的高COD工業廢水零排放處理方法中，多效蒸發系統采用三效蒸發方式，包括三個 蒸發器，第一個蒸發器以生蒸汽作為加熱蒸汽，其余兩個蒸發器均以前一個蒸發器生成的二 次蒸汽作為加熱蒸汽，并且每一效的二次蒸汽溫度總是低于其加熱蒸汽。
前述的高COD工業廢水零排放處理方法中，在工業廢水處理過程中，通過加藥系統加入 藥劑對廢水進行處理，具體為：
(1)通過石灰加藥系統、絮凝劑加藥裝置和助凝劑加藥裝置分別向石灰澄清池中加入石 灰、絮凝劑和助凝劑，發生混凝反應，產生沉淀物;
(2)通過硫酸加藥裝置向石灰澄清池的出水渠內加入硫酸，以調節澄清池出水的PH值;
(3)通過超濾殺菌劑加藥裝置向超濾裝置反洗時加入殺菌劑;
(4)在工業廢水進入多段法反滲透裝置前，通過反滲透還原劑加藥裝置加入還原劑來還原 水中的余氯以防止對反滲透膜元件造成氧化，并通過反滲透阻垢劑加藥裝置加入阻垢劑來控 制反滲透濃水中無機鹽垢的析出。
前述的高COD工業廢水零排放處理方法中，在工業廢水進入石灰澄清池前，可以通過碳 酸鈉加藥系統加入碳酸鈉來降低水的非碳酸鹽硬度，而是否投加碳酸鈉，需要根據工業廢水 水質確定;通過次氯酸鈉加藥裝置向清水池加入次氯酸鈉，以保證后續工藝的殺菌效果。
前述的高COD工業廢水零排放處理方法中，在進水水質較好時，超濾裝置采用全量過濾 方式;在進水水質差時，超濾裝置采用錯流過濾方式。
與現有技術相比，本發明具有以下優點：
1)采用曝氣生物濾池與石灰澄清、變孔隙濾池組成新的預處理工藝，使待處理廢水中 的有機物在適當?shù)臏囟�、溶解氧、堿度等條件下，作為微生物新陳代謝的底物，通過微生物 代謝得以降解，增殖的微生物則作為剩余污泥從水中分離出去，廢水的有機物污染物就被去 除了。相對于其它物理、化學的處理工藝，曝氣生物濾池工藝具有處理效果好、占地省、耐 沖擊能力強、管理簡便等優點;石灰澄清工藝則能顯著降低在反滲透工藝中結垢的離子，并 且能夠降低并抑制生物化學處理工藝段出水中殘存的微生物，降低了微生物污堵的程度。
傳統工藝多數采用常規的混凝澄清過濾工藝，只能去除工業廢水中的部分懸浮物。而采 用“曝氣生物濾池+石灰澄清+變孔隙濾池”的預處理工藝，可以降低水中的COD、氨氮以 及去除99%以上的懸浮物，減輕后續工藝負荷，使得COD處理負荷不大于 1.0kgCODcr/m3.d，氨氮處理負荷不大于0.45kgNH4+/m3.d，保證出水濁度≤2NTU，碳酸 鹽硬度≤1mmol/l，氨氮<5mg/L。本工藝能高效地處理廢水中的有機物、結垢離子、懸浮 物、膠體等，為后續的膜分離過程創造了良好的條件，使得系統高回收率得以實現。
2)采用多段法反滲透+濃水反滲透+疊管式反滲透的組合工藝，在來水水質TDS<2000 mg/L時，多段法反滲透采用一級三段的排列方式和低通量設計(小于17LMH)，回收率達 到80%，采用段間增壓的模式，保證產水量;濃水反滲透選用抗污染低能耗膜元件，一級兩 段設計，降低能耗;提濃段脫鹽裝置采用疊管式反滲透，選用一級三段設計，采用的膜具有 傳統反滲透膜所不具備的超強抗污染能力，使其在處理較差水質時能夠保證更長時間連續穩 定的運行而不需要頻繁清洗，提濃段脫鹽裝置的通量不大于28lmh，能保證水溫在15-35℃ 時的系統正常運行及產水量。由于進水水質復雜，實際運行中的變化可能較大，產水水質水 量具有波動性，設計選型時要考慮比常規運行能適應更高運行壓力的膜元件。本工藝的應用 使廢水處理流程變短，系統空間更緊湊，占地面積變小，最大程度地提高的整個系統的回收 率，使得進入蒸發段的水量最小化，減少了蒸發段的工藝負荷，降低投資，實現零排放的目 的。
3)污泥處理系統通過脫水機進行泥水分離，水回流到回用水調節池，而污泥進行無害化處 置。
4)采用多效蒸發系統對經過多次濃縮后的廢水進行固液分離，蒸餾水回流到淡水箱，回用 于循環水系統，而固體(無機鹽)進行無害化處置或回收。
5)曝氣生物濾池、變孔隙濾池、自清洗過濾器和超濾裝置的反洗裝置生成的反洗水直接回 流至回用水調節池進行回收，使得總的產水率可達92%。
本發明解決了反滲透工藝中結垢、有機物污堵、微生物污堵、膜材料降解等問題，統一 考慮投資、運行費用在內的處理成本，采取經濟可行的處理工藝，保證高回收率處理系統能 夠穩定、可靠、經濟地運行。
